Дефинирование
обработки
Юнит 125 траектория контура
С помощью траектории контура можете обрабатывать открытые и
закрытые контуры, дефинированные в программе .HC или
созданные с помощью конвертера DXF.

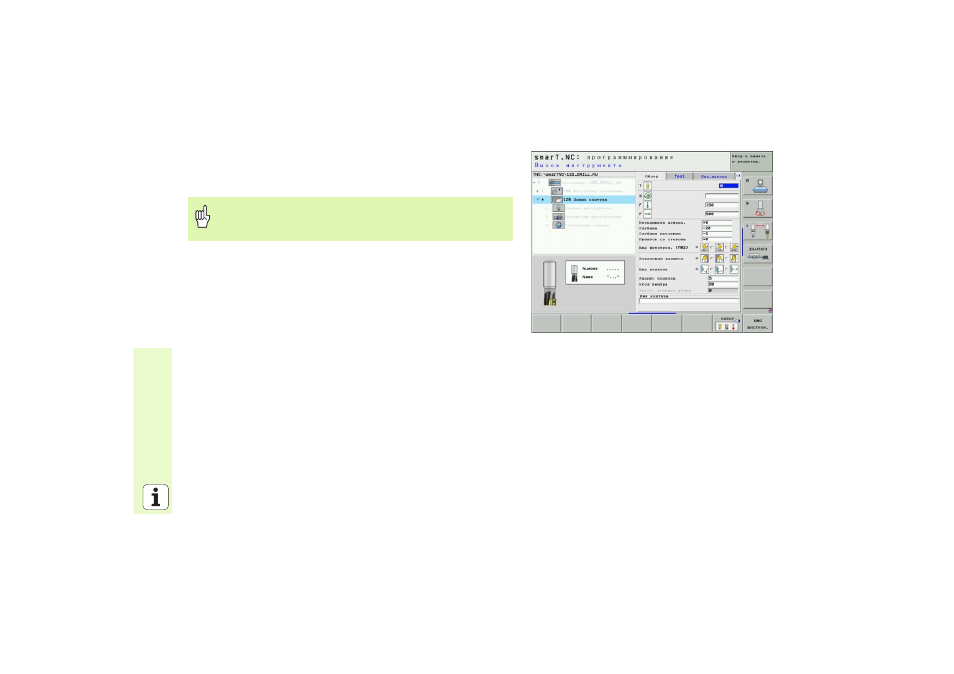

Параметры в формуляре Обзор:
8
T: номер или имя инструмента (переключается с Softkey)
8
S: скорость вращения шпинделя [об/мин] или скорость резания [м/мин]
8
F: подача врезания на глубину [мм/мин], FU [мм/об] или FZ [мм/зуб]
8
F: подача фрезерования [мм/мин], FU [мм/об] или FZ [мм/зуб]
8
Координата поверхности: координата поверхности
обрабатываемой детали, к которой относятся записанные
значения глубины
8
Глубина: глубина фрезерования
8
Глубина врезания: размер, на который каждый раз инструмент
врезается.
8
Припуск со стороны: припуск для чистовой обработки
8
Вид фрезерования: фрезерование попутное, встречное или
обработка маятниковым движением
8
Коррекция радиуса: обработка контура с коррекцией с левой
стороны, с правой стороны или без коррекции
8
Вид подвода: тангенциальный подвод по дуге окружности или
тангенциальный подвод по прямой или перпендикулярно к контуру
8
Радиус подвода (действует только, если набрали тангенциальный
подвод по дуге окружности): радиус окружности подвода
Так выбирать точку старта и конечную точку контура,
чтобы оставалось достаточно места для движений
подвода и отвода!
