ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ
• Используйте только те кабели, которые были поставлены с компьютером ARAG.
• Будьте осторожны, чтобы не сломать, не растянуть, не разорвать или не порезать кабели.
• В случае повреждений в результате использования кабелей, отличающихся от указанных, или не производства
ARAG, автоматически прекращает действовать всякая форма гарантии.
• ARAG не несет ответственность за повреждение оборудования и травмы людей и животных по причине
несоблюдения ранее данных указаний.
6.1
Общие меры предосторожности по правильному расположению кабелей
• Закрепление кабелей:
- Закрепите кабели так, чтобы они не соприкасались с движущимися узлами;
- электропроводка должна быть проложена так, чтобы скручивание кабелей или движения трактора не оборвали и не повредили ее.
• Правильное расположение кабелей для предупреждения попадания на них воды:
- ответвления кабелей должны быть ВСЕГДА обращены вниз (Рис. 8).

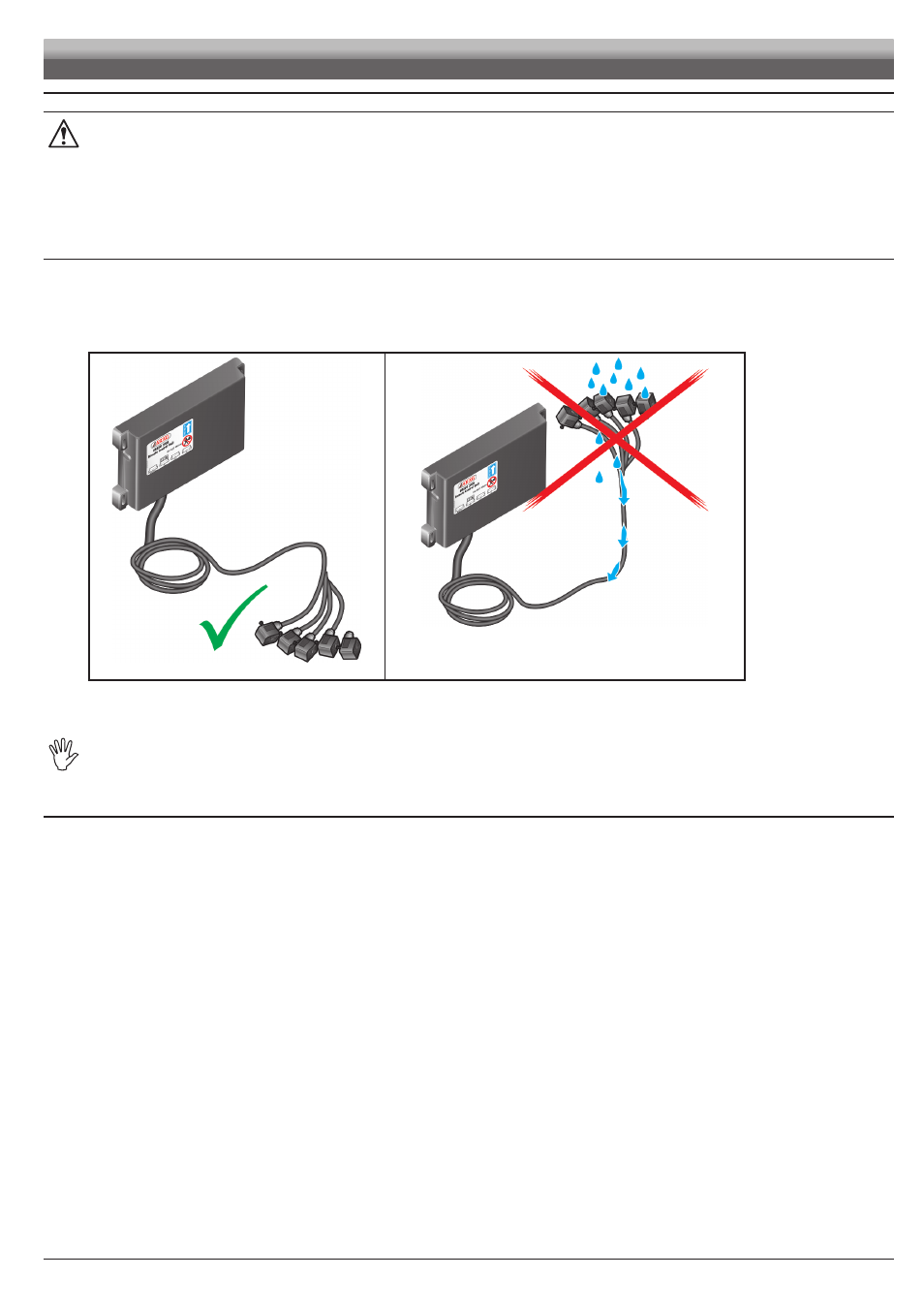

Рис. 8
Рис. 9
• Вставка кабелей в соединительные точки:
- При соединении разъемов не надавливайте на них сильно и не сгибайте: так можно повредить контакты и нарушить исправную работу
компьютера.
Используйте ИСКЛЮЧИТЕЛЬНО кабели и аксессуары из каталога, имеющие соответствующие технические
характеристики и подходящие к предусмотренной эксплуатации.
6.2
Соединение панели с тумблерами
Внутри упаковки вы найдете соединительный кабель панели с тумблерами и монитора (компонент
4
Соедините разъемы (точки соединения смотрите в пар. 5.2), и проверьте, что они правильно вставлены.
После этого поверните зажимное кольцо по часовой стрелке до упора.
УСТАНОВКА
