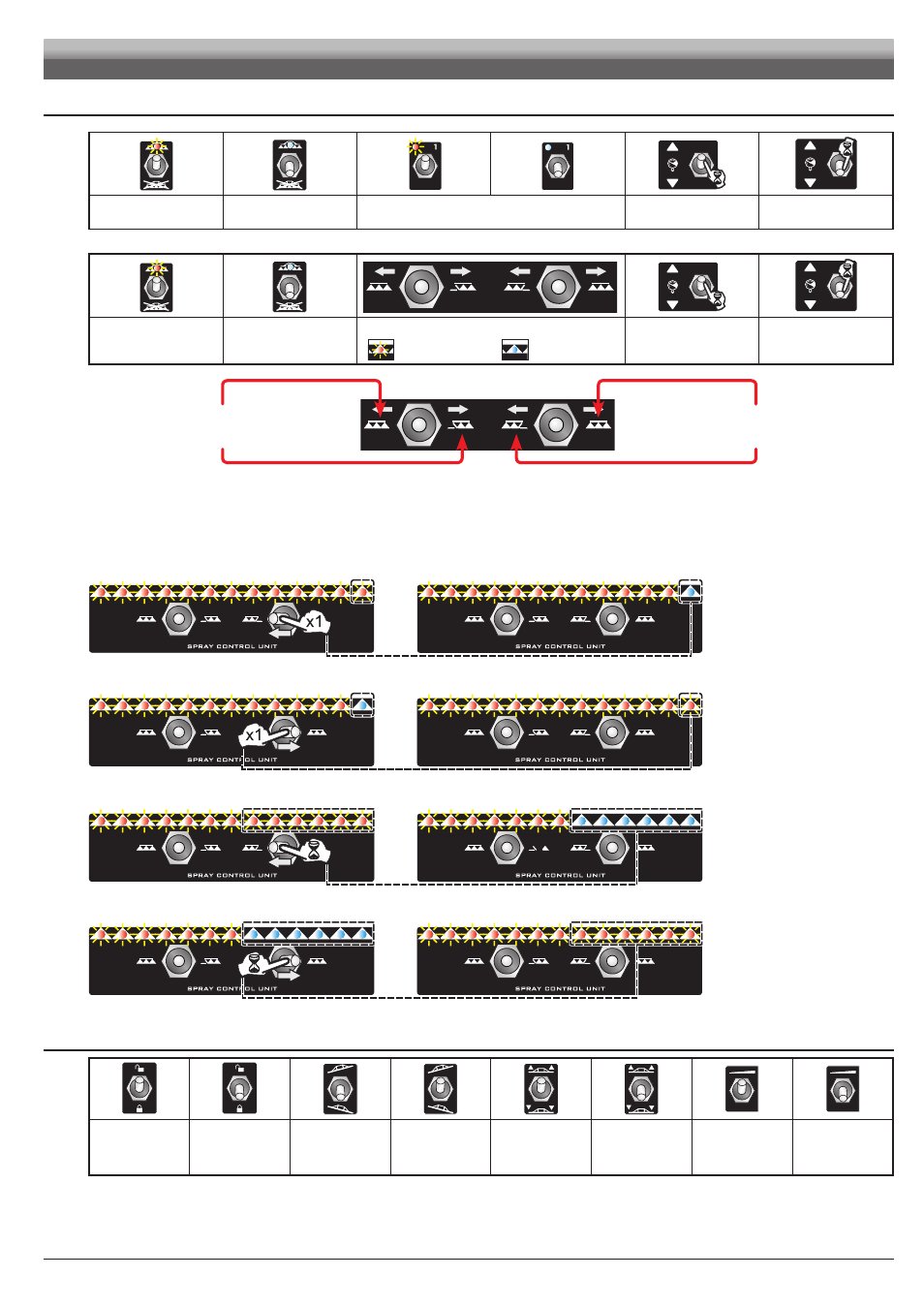

11.2 Тумблеры для функционирования клапанов блока управления
Главный привод ON Главный привод OFF Секция открыта Секция закрыта
Увеличение значения
выливаемой жидкости
Уменьшение значения
выливаемой жидкости
• Тумблеры для последовательного управления
Главный механизм
управления ON
Главный механизм
управления OFF
Тумблеры управления секциями Увеличение
значения выливаемой
жидкости
Уменьшение
значения выливаемой
жидкости
Секция открыта Секция закрыта
A Открытие секций, начиная с последней открытой секции. С Открытие секций, начиная с последней открытой секции.
В Закрытие секций, начиная с последней закрытой секции. D Закрытие секций, начиная с последней закрытой секции.
Посредством тумблеров управления секциями можно управлять последовательным открытием и закрытием клапанов справа налево и
наоборот.
При продолжительном нажатии происходит открытие/закрытие секций половины штанги.
Примеры:
• Закрытие одной секции.
• Открытие одной секции.
• Одновременное закрытие секций половины штанги.
• Одновременное открытие секций половины штанги.
11.3 Тумблеры для управления гидравлическими клапанами.
Разблокировка
штанги
Блокировка
штанги
Выравнивание
штанги
по часовой
стрелке
Выравнивание
штанги
против часовой
стрелки
Увеличение
высоты
штанги
Снижение
высоты
штанги
Движение секции
штанги:
открытие
Движение секции
штанги: закрытие
Как показано в примере сбоку,
сместите
один раз тумблер влево, чтобы
закрыть первую открытую секцию.
Сместите несколько раз, чтобы
закрыть секции последовательно.
Как показано в примере сбоку,
удерживайте смещенный влево
тумблер, чтобы закрыть открытые
секции половины штанги.
Как показано в примере сбоку,
удерживайте смещенный вправо
тумблер, чтобы открыть закрытые
секции половины штанги.
Как показано в примере сбоку,
сместите один раз тумблер
вправо, чтобы открыть первую
закрытую секцию.
Сместите несколько раз, чтобы
открыть секции последовательно.
ИСПОЛЬЗОВАНИЕ
