Страница 20: Программирование
20
10
ПРОДВИНУТОЕ ПРОГРАММИРОВАНИЕ
АКТИВНЫЕ УСТАНОВКИ

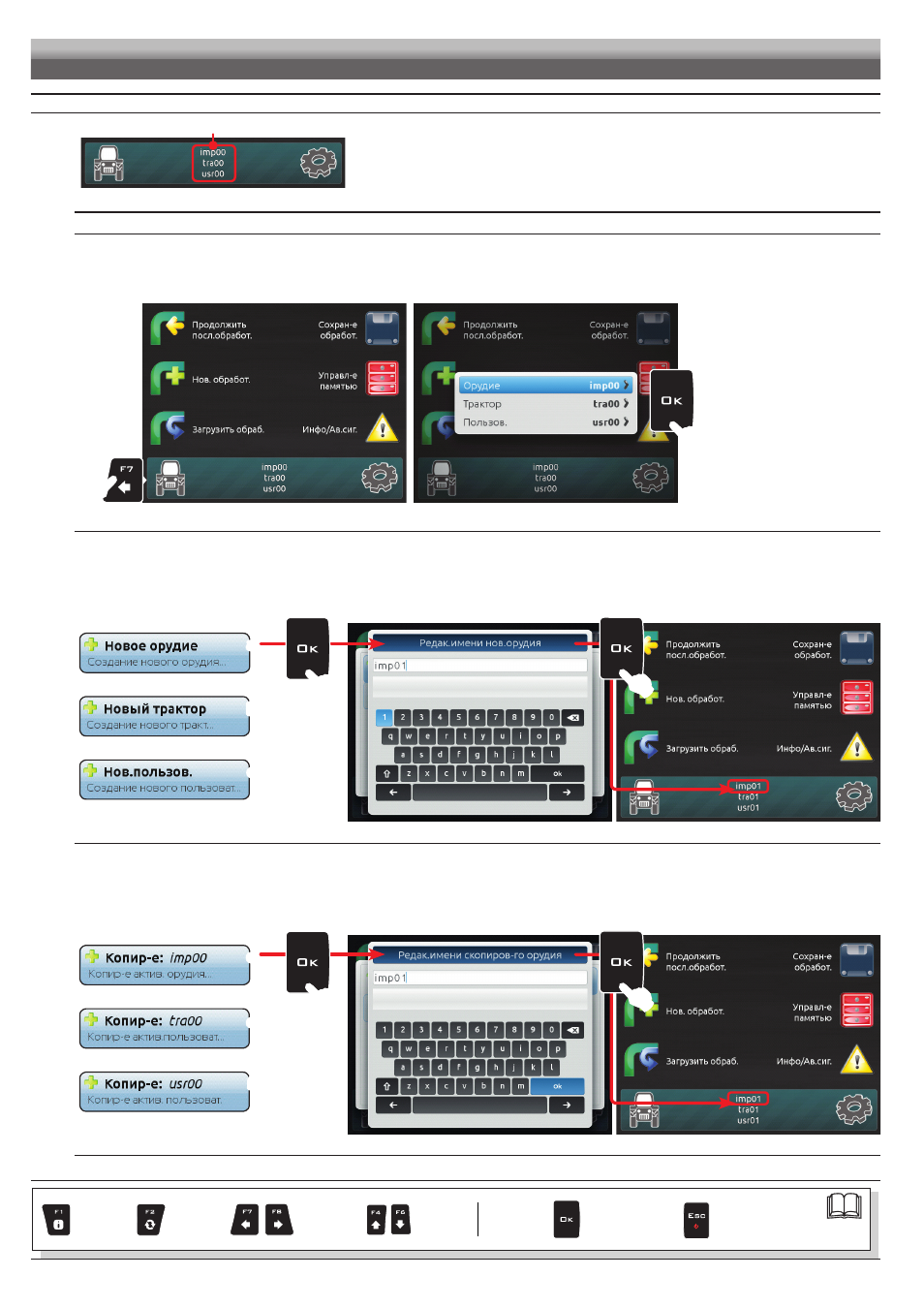

Рис. 41
До того как перейти к расширенному меню программирования,
необходимо выбрать тип Орудие, Трактор и Пользов. , которые вы
желаете использовать: все изменения, внесенные в расширенном меню
программирования будут приняты при АКТИВАЦИИ УСТАНОВКИ
(на примере сбоку imp00, tra00, usr00).
ВЫБОР ТИПА ОРУДИЯ, ТРАКТОРА И ПОЛЬЗОВАТЕЛЯ
1 Нажмите
F7
на странице «Home» (Рис. 42).
2 На странице Рис. 43 выберите
Орудие
(
Трактор
или
Пользов.
) и нажмите
OK
.
Теперь можно или создать новую установку (
3a или 3b), или выбрать уже существующую установку (3c):
во всех случаях установка будет активирована, и вы можете отобразить имя на странице «Home» (Рис. 41).
1
Рис. 42
2
Рис. 43
3a СОЗДАНИЕ НОВОЙ УСТАНОВКИ:
Выберите
Новое орудие
(
a
на Рис. 44), чтобы создать новую установку, и нажмите
OK
.
Введите имя (на примере Рис. 45:
imp01
) и нажмите
OK
.
Новая установка активирована на компьютере (Рис. 46). Прежде чем перейти в расширенное меню, повторите базовые установки (гл. 9).
Можно повторить те же действия для установок
Трактор
(
b
)
и
Пользов.
(
c
)
.
a
b
c
Рис. 44
Рис. 45
Рис. 46
3b СОЗДАНИЕ НОВОЙ УСТАНОВКИ ПУТЕМ КОПИРОВАНИЯ ДАННЫХ СУЩЕСТВУЮЩЕЙ УСТАНОВКИ:
Выберите
Копир-е
(
d
на Рис. 47), чтобы скопировать активную установку и сохранить данные на новой установке, и нажмите
OK
.
Введите имя (на примере Рис. 48:
imp01
) и нажмите
OK
.
Сохраненная установка активирована на компьютере (Рис. 49). Перейдите в расширенное меню программирования.
Можно повторить те же действия для установок
Трактор
(
e
)
и
Пользов.
(
f
)
.
d
e
f
Рис. 47
Рис. 48
Рис. 49
ПРОДВИНУТОЕ ПРОГРАММИРОВАНИЕ
СЛЕДУЕТ
Пар.
Выход со страницы
функции или
изменения
параметра
Подтверждение
доступа
или изменение
параметра
Прокрутка
(влево/
вправо)
Стирание
выбранной
буквы
Увеличение /
уменьшение
значения
параметра
Прокрутка
(вверх/
вниз)
Ввод
выбранной
буквы
