12
6.6 Соединение датчиков
Соедините разъемы с соответствующими функциональными устройствами в соответствии с обозначениями, которые даются на главной
монтажной схеме системы в вашем распоряжении (пар. 5.1).
Кабели электропроводки отмечены символом выполняемой ими функции: в таблице даются все указания для
правильного соединения кабелей с функциональными устройствами.
Применяйте датчики ARAG: в случае ущерба, полученного в результате использования датчиков, отличающихся от
указанных или не производства ARAG, автоматически прекращает действовать всякая форма гарантии.
ARAG не несет ответственность за повреждения оборудования, травмы людей или животных по причине
несоблюдения ранее данных указаний.
АРТ. СОЕДИНЕНИЕ
F Расходомер
L Датчик уровня
М Датчик давления
S Датчик скорости
T Расходомер наполнения
X Датчик об/мин
- Инструкции по установке датчиков прилагаются к изделиям.
Датчики скорости, перечисленные ниже, могут быть использованы и в качестве датчиков оборотов:
• Индуктивный датчик скорости (
код 467100.086);
• магнитный датчик скорости ( код 467100.100).
- Соединение:
• расходомера;
• датчика давления;
• датчика уровня;
• расходомера наполнения;
• датчика оборотов.

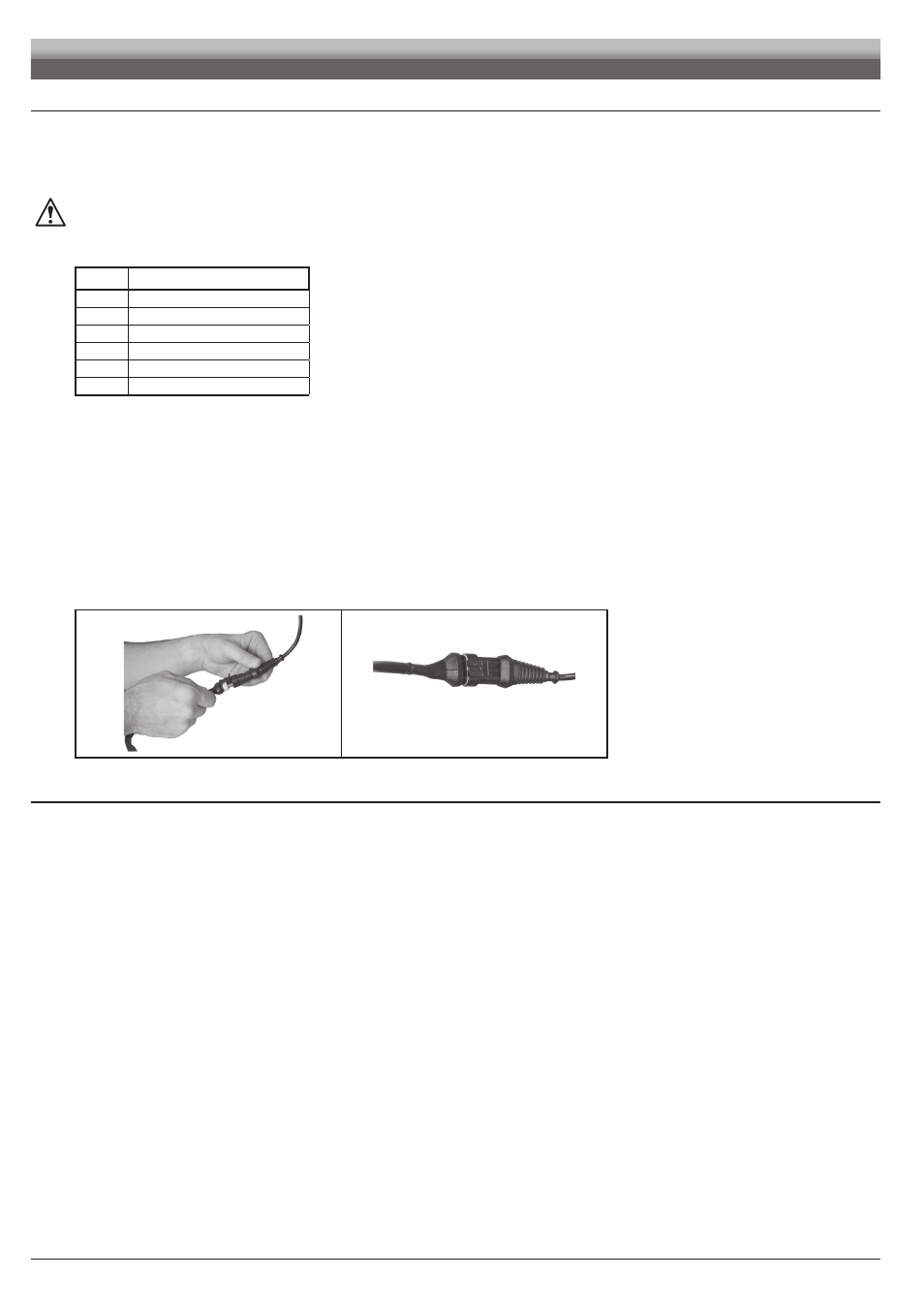

На всех датчиках ARAG используется один и тот же тип разъема. Соедините разъем датчика с соответствующим разъемом электропроводки;
после проверки правильности выполненного соединения, нажмите до блокировки.
Рис. 14 Рис. 15
6.7 Соединение камер
Можно соединить с Bravo 400S одну или несколько камер код 46700100 (заказываются отдельно), используя кабели, указанные в главном
каталоге ARAG.
Соедините с монитором разъем (смотрите точки соединения в пар. 5.2), а другой его конец подведите к камере. Убедившись в правильной
вставке разъема, поверните круглую гайку по часовой стрелке до упора.
УСТАНОВКА
