Установка блока ДУ

Соедините кабели в соответствии указаниями, данными в пар. 5.2; каждый из кабелей должен быть соединен с соответствующей розеткой
на блоке ДУ.

Если это оказывается затруднительным, не прилагайте усилия, а еще раз проверьте указанное положение.

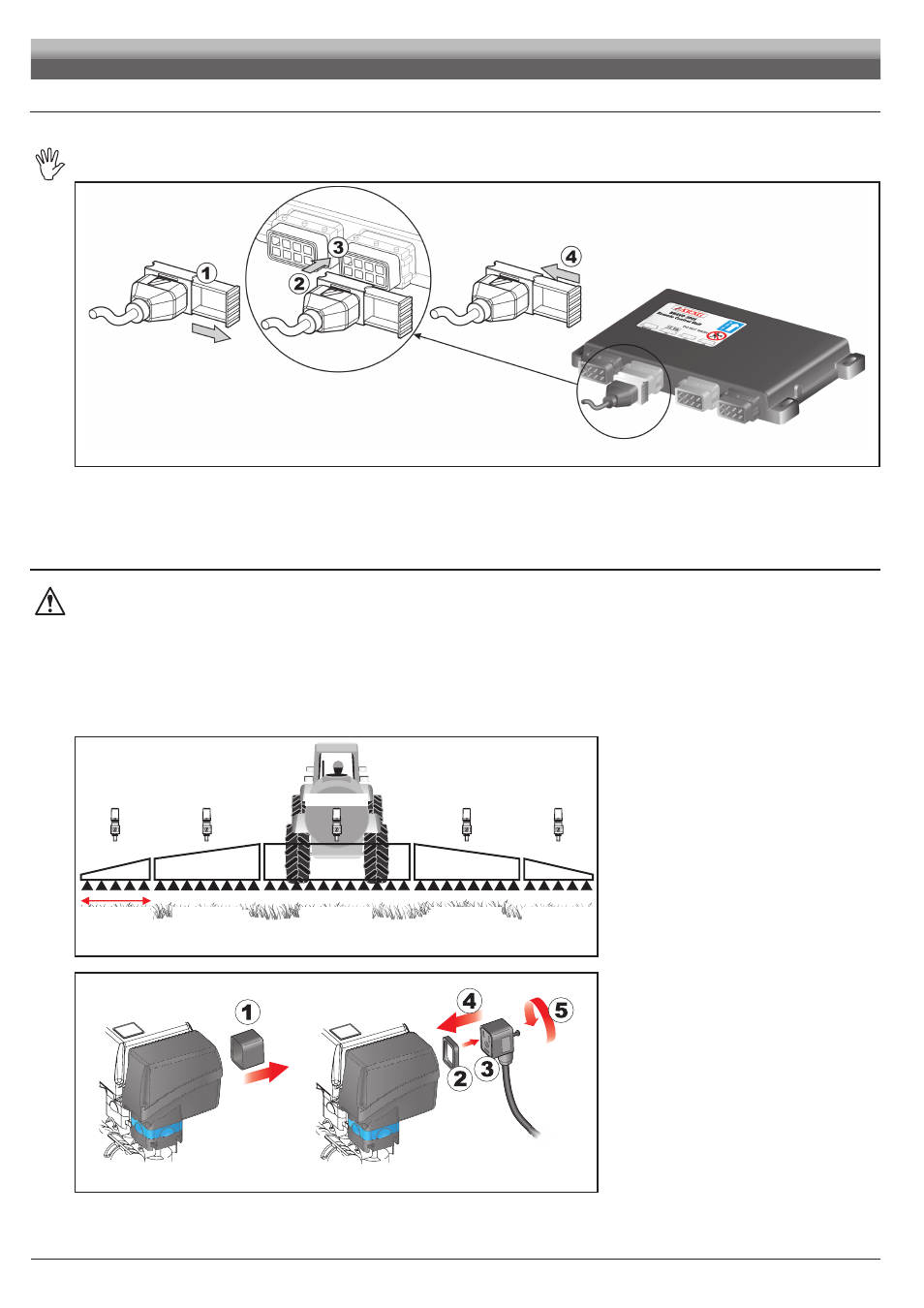

Рис. 10

• Откройте суппорт разъема (

1

, Рис. 10).

• Вставьте разъем (

2

) в розетку (

3

) и нажмите на него:

будьте осторожны, так как электрические контакты могут погнуться.

• Закройте суппорт (

4

) до упора.

6.4

Соединение клапанов блока управления

Компьютер последовательного управления работает, если он соединён с клапанами посредством трех кабелей.

• Используйте клапаны ARAG: в случае повреждений, полученных в результате использования клапанов,
отличающихся от указанных или не производства ARAG, автоматически прекращает действовать всякая форма
гарантии.
ARAG не несет ответственность за повреждения оборудования, травмы людей или животных по причине
несоблюдения ранее данных указаний.
• До начала соединения необходимо надеть на все разъемы соединения с клапанами уплотнительную прокладку (Рис. 12).
• Проверьте правильное расположение уплотнительной прокладки, чтобы предотвратить протекание воды во время
использования блока управления.

1-я секция

штанги

2-я секция

штанги

3-я секция

штанги

4-я секция

штанги

5-я секция

штанги

Клапан 1

Клапан 2

Клапан 3

Клапан 4

Клапан 5

Рис. 11

Разъем 1 должен управлять клапаном,
соединенным с 1-й секцией штанги; после
этого осуществляются остальные соединения.
Соедините разъем «1» к клапану «1», а потом
все остальные разъемы по возрастанию слева
направо:

секция штанги «1» расположена в

крайнем левом положении, если смотреть
на машину сзади
(Рис. 11).

Рис. 12

Соедините разъемы с соответствующими
клапанами в соответствии с обозначениями,
данными на главной монтажной схеме
системы в вашем расположении
(пар. 5.1 Рекомендуемое расположение
компонентов системы)

• Снимите защитный колпак (

1, Рис. 12) с

электрического клапана.
• Разместите прокладку (

2) на разъеме

(

3) и подсоедините разъем, надавливая

на него до упора (

4): будьте осторожны

при соединении, чтобы электрические
контакты клапана не погнулись
.
• Закрутите винты (

5) до упора.
