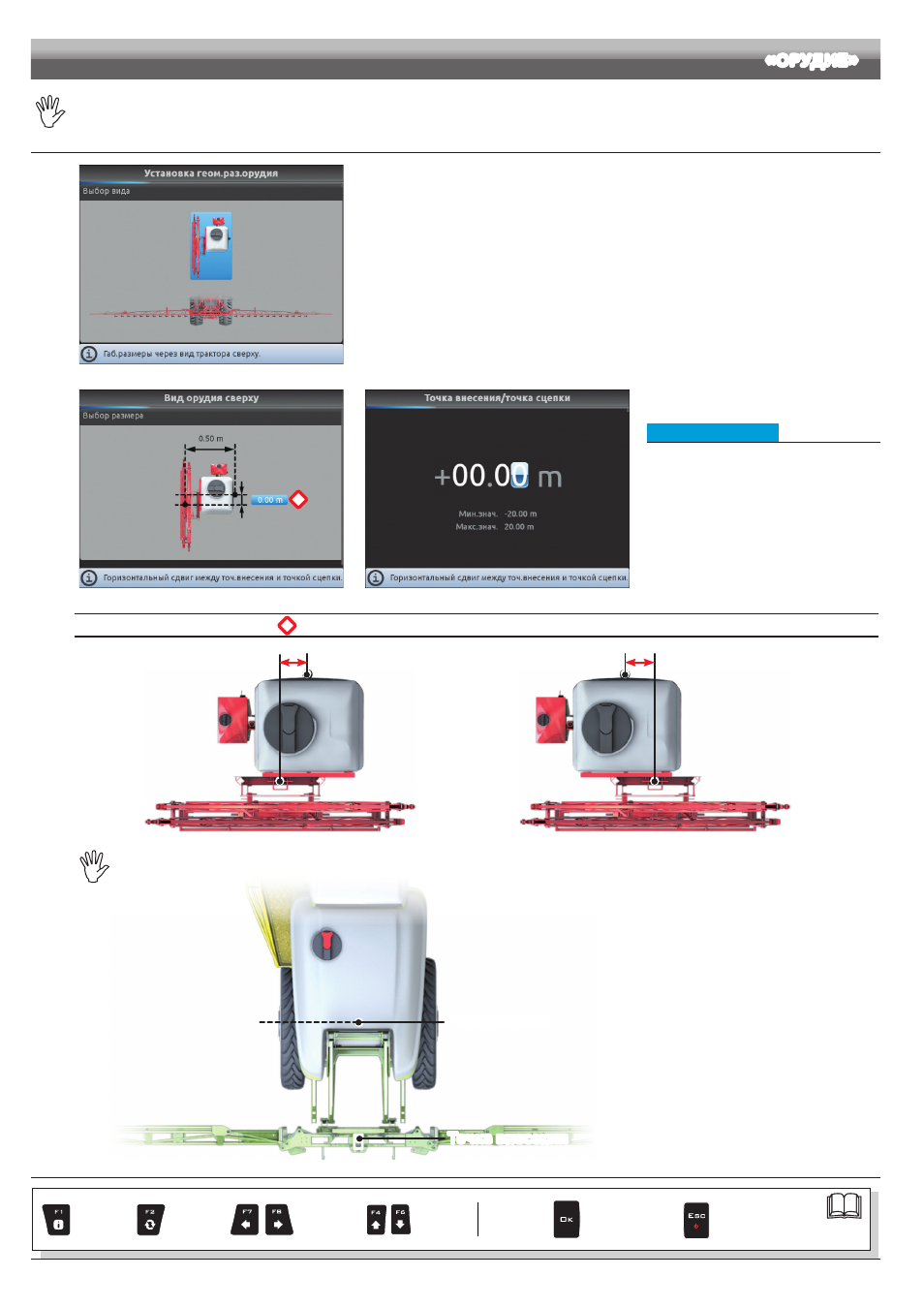

Страница 42: Пар. 10.1.13), Продвинутое программирование «орудие
42
Геометрические формы отображаемого орудия зависят от выполненных базовых установок (гл. 9).
10.1.13 Установка геометрических размеров (СИСТЕМА С 3-ТОЧЕЧНЫМ СОЕДИНЕНИЕМ, ЗАДНЕЕ/ПЕРЕДНЕЕ)
Рис. 142
Введите размеры трактора:
- Нажимайте кнопки-стрелки (ВВЕРХ, ВНИЗ, ВЛЕВО, ВПРАВО), чтобы перемещаться по видам
орудия.
- Подтвердите кнопкой
OK
для перехода к установке.
*
Рис. 143
Рис. 144
• Вид орудия сверху
- Нажимайте кнопки-стрелки, чтобы
перемещаться по размерам (ВВЕРХ, ВНИЗ,
ВЛЕВО, ВПРАВО): на дисплее появится
описание выбранного размера.
- Подтвердите кнопкой
OK
для перехода
к установке.
- Введите данное.
- Выберите один за другим каждый из
размеров и запрограммируйте его.
*
Горизонтальный сдвиг между точ.внесения и точкой сцепки
Точка внесения
Точка сцепки
- 1,50 м
ОТРИЦАТЕЛЬНЫЕ ЗНАЧЕНИЯ:
Точка внесения смещена
влево относительно
точки сцепки.
Рис. 145
Точка внесения
Точка сцепки
+ 1,50 м
ПОЛОЖИТЕЛЬНЫЕ
ЗНАЧЕНИЯ:
Точка внесения смещена вправо
относительно точки сцепки.
Рис. 146
ТОЧКА СЦЕПКИ САМОХОДНОЙ МАШИНЫ СОВПАДАЕТ С ЗАДНЕЙ ОСЬЮ СРЕДСТВА.
Точка сцепки
Точка внесения
Рис. 147
СЛЕДУЕТ > > >
ПРОДВИНУТОЕ ПРОГРАММИРОВАНИЕ
«ОРУДИЕ»
Пар.
Выход со страницы
функции или
изменения
параметра
Подтверждение
доступа
или изменение
параметра
Прокрутка
(влево/
вправо)
Стирание
выбранной
буквы
Увеличение /
уменьшение
значения
параметра
Прокрутка
(вверх/
вниз)
Ввод
выбранной
буквы
