11.4
Страница справки

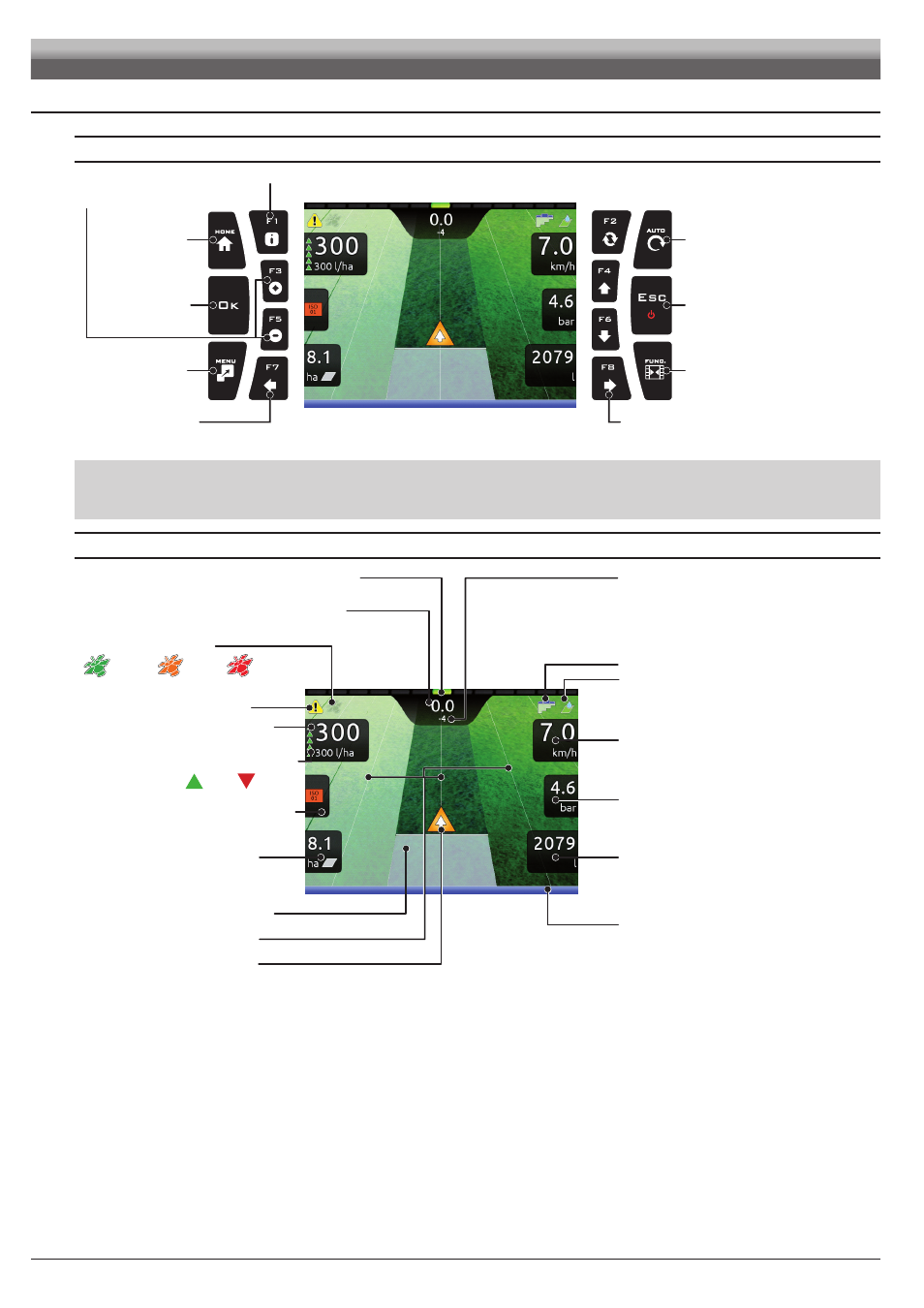

ИСПОЛЬЗОВАНИЕ КНОПОК
Переход к
меню Home
Кнопка
подтверждения
Переход к
рабочему меню
Отображение меню
автоматических функций
Включение/выключение
Прерывание функции
Прерывание процедуры
изменения параметра
Выбор рабочих
параметров, отображенных с ЛЕВОЙ стороны
Выбор рабочих параметров,
отображенных с ПРАВОЙ стороны
Настройка масштаба изображения
на дисплее
F3
(
+
) увеличение,
F5
(
-
) уменьшение
Отображение информации/рабочих аварийных сигналов (пар. 14.1).
Включение/отключение
страницы рабочих функций
Рис. 201
F1
–
F8
: Контекстуальные функциональные кнопки
Выполняют действия, связанные с отображенной страницей (настройка масштаба изображения на странице управления и т.д. Рис. 201)
При отображении списка функций выполняют конкретные рабочие функции: функция каждой кнопки связана с тем, что появляется на дисплее. В
связи с этим назначение кнопок будет объясняться на страницах описания процедур.
ИНДИКАЦИИ НА ДИСПЛЕЕ
Качество сигнала GPS:
Управление секциями (пар. 12.5).
Регулирование количества выливаемой
жидкости (пар. 12.2).
Смещение: расстояние между точками трактора
и колеей, по которой необходимо ехать
Мгновенный вылив жидкости/ Зад.
норма внесения/ Мгновенный расход
Процентное изменение количества вылитой
жидкости Каждый символ соответствует
изменению на 10%:
+ 10%
- 10%
(макс. ± 50%)
Номер прохода: контрольной линией является
номер «0», колеи слева имеют отрицательное
значение, справа — положительное.
Положение машины
Контрольные колеи
Обработанная площадь
Скорость/
Уровень цистерны
Активный аварийный сигнал (Нажмите
F1
для получения более подробной
информации, пар. 14.1).
Используемые распылители/ Направление
Давление/
Автономия
Опрысканная площ./
Об/мин
Вылитая жидкость/
Рассчитан.площ.
Режим автоматических функций:
Опрыскивающая штанга (пар. 12.4).
Светодиодная полоса: графическое изображение
Сигнал
DGPS
Сигнал
GPS
Данные
недействительны
Рис. 202
ИСПОЛЬЗОВАНИЕ
