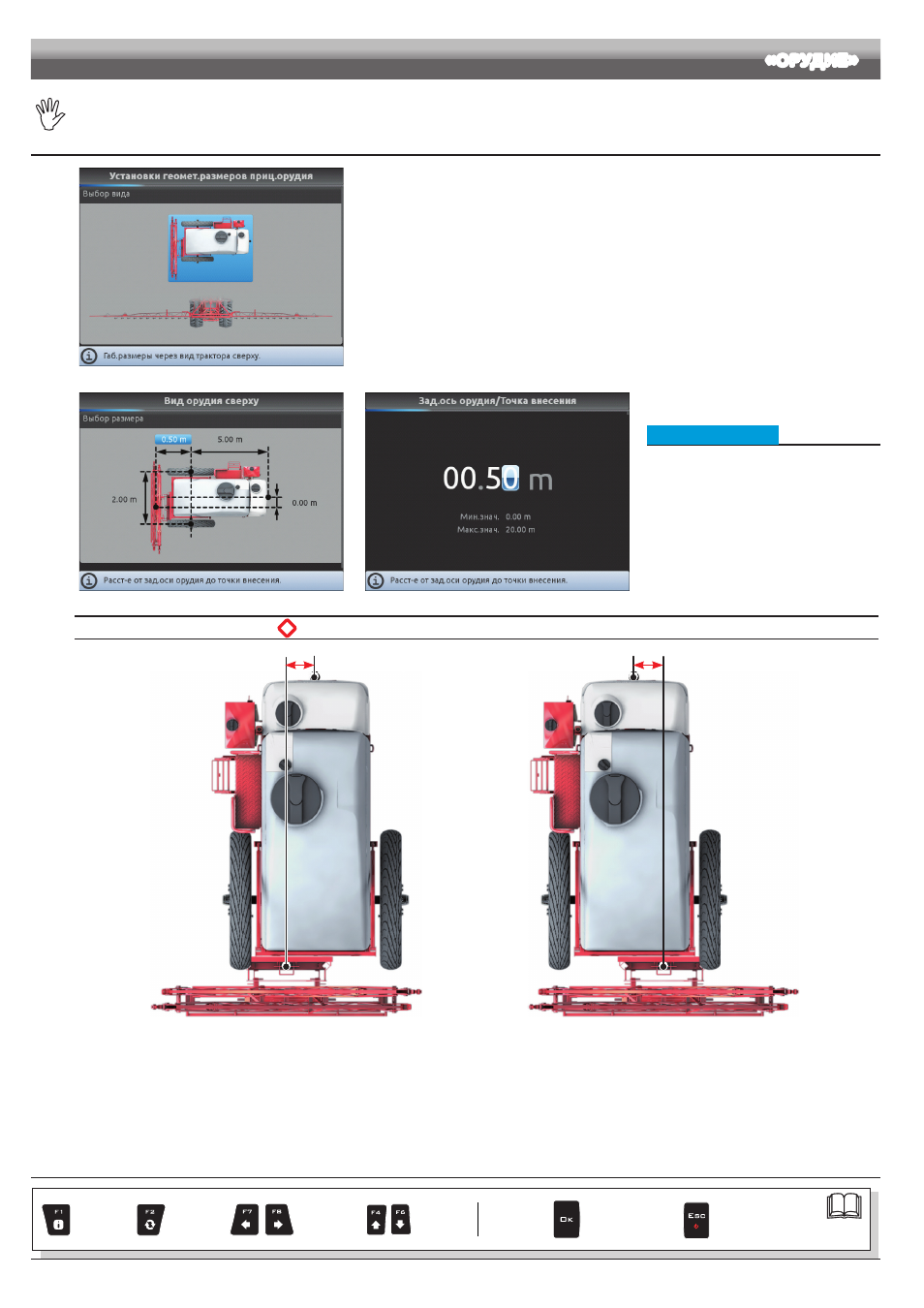

Геометрические формы отображаемого орудия зависят от выполненных базовых установок (гл. 9).
10.1.14 Установка геометрических размеров (СИСТЕМА СО СЦЕПНОЙ ВИЛКОЙ)
Рис. 151
Введите размеры трактора:
- Нажимайте кнопки-стрелки (ВВЕРХ, ВНИЗ, ВЛЕВО, ВПРАВО), чтобы перемещаться по видам
орудия.
- Подтвердите кнопкой
OK
для перехода к установке.
Рис. 152
Рис. 153
• Вид орудия сверху
- Нажимайте кнопки-стрелки, чтобы
перемещаться по размерам (ВВЕРХ, ВНИЗ,
ВЛЕВО, ВПРАВО): на дисплее появится
описание выбранного размера.
- Подтвердите кнопкой
OK
для перехода
к установке.
- Введите данное.
- Выберите один за другим каждый из
размеров и запрограммируйте его.
*
Горизонтальный сдвиг между точ.внесения и точкой сцепки
Точка внесения
Точка сцепки
- 1,50 м
ОТРИЦАТЕЛЬНЫЕ
ЗНАЧЕНИЯ:
Точка внесения смещена
влево относительно
точки сцепки.
Рис. 154
Точка внесения
Точка сцепки
+ 1,50 м
ПОЛОЖИТЕЛЬНЫЕ
ЗНАЧЕНИЯ:
Точка внесения смещена
вправо относительно
точки сцепки.
Рис. 155
СЛЕДУЕТ > > >
ПРОДВИНУТОЕ ПРОГРАММИРОВАНИЕ
«ОРУДИЕ»
Пар.
