Подключение электропитания
Внутри упаковки вы найдете разъем питания (компонент
7
, Рис. 1), который необходимо соединить с аккумуляторной батареей
сельхозмашины;
на Рис. 18 указывается шаблон отверстия для разъема питания.
Соедините разъем питания с кабелями батареи, используя два соединителя faston на 6 мм, как показано на Рис. 16 и Рис. 17.
Используйте кабель из упаковки (положение
3c
, Рис. 1), чтобы подключить компьютер к электропитанию.

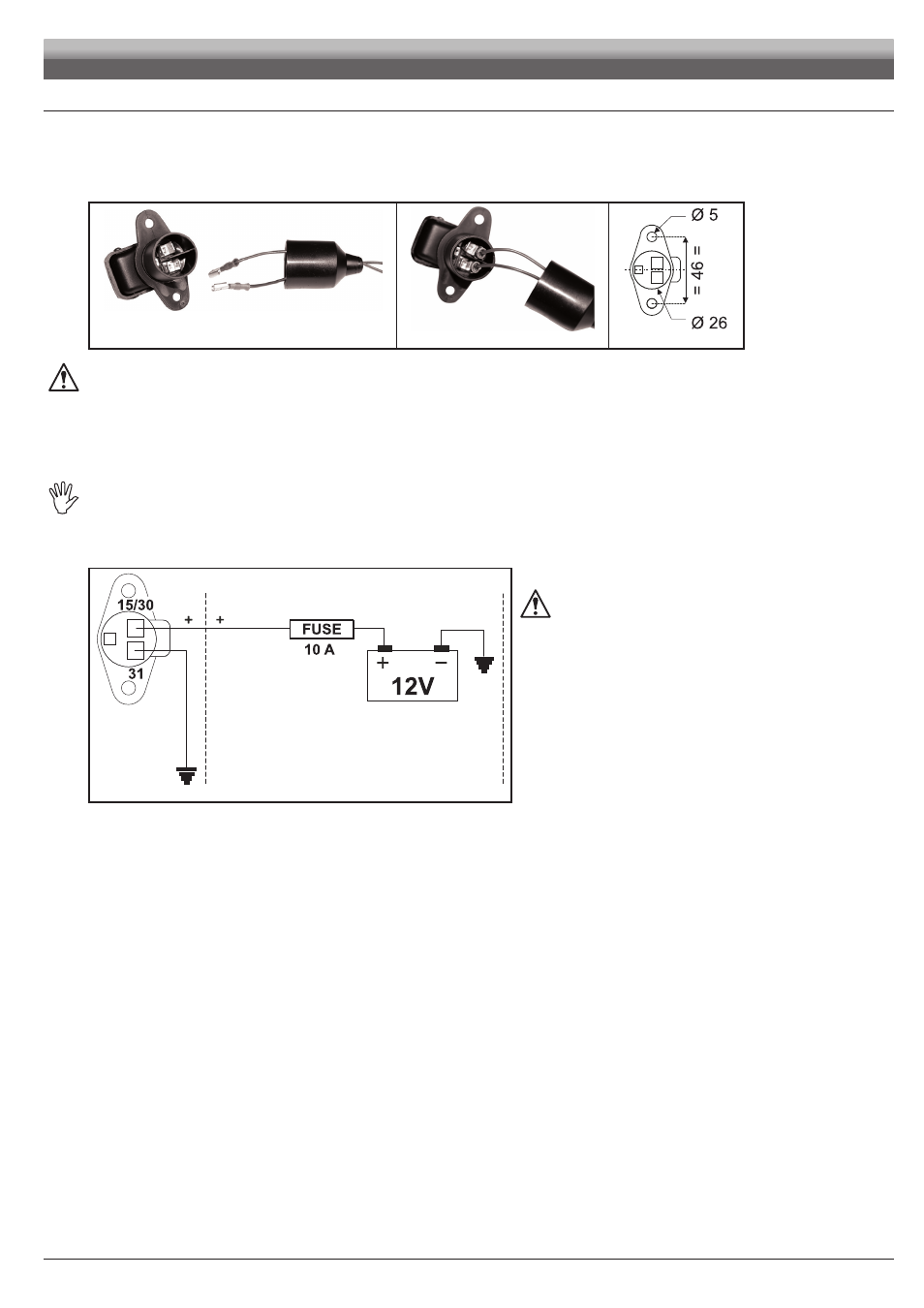

Рис. 16
Рис. 17
Рис. 18
ВНИМАНИЕ:
Во избежание короткого замыкания можно приступать к подсоединению токоподводящих кабелей к батарее только
после окончания всех монтажных работ.
Перед тем как подать питание на компьютер и блок управления, проверьте, чтобы напряжение батареи было
правильным (12 В пост.т.).
Питание на BRAVO 400S подается напрямую от аккумуляторной батареи сельскохозяйственной машины (12 В пост.т.): включение
необходимо ВСЕГДА выполнять с монитора; помните о том, что монитор выключается специальной кнопкой на приборной панели.
Если трактор выключен, а компьютер BRAVO 400S остается включенным продолжительное время, это может
привести к разряжению батареи. В случае продолжительных остановок с выключенным двигателем убедитесь в том,
что выключен и компьютер.
Источник питания должен подсоединяться, как указано на Рис. 19:
компьютер должен напрямую соединяться с батареей
сельскохозяйственной машины. НЕ подключайте компьютер, если вставлен ключ зажигания (15/54).
Рис. 19
ВНИМАНИЕ:
• Контур питания должен ВСЕГДА защищаться плавким
предохранителем автомобильного типа (10 А).
• Все соединения с аккумуляторной батареей должны
осуществляться посредством кабелей с минимальным
сечением 2,5 мм
2
.
Во избежание короткого замыкания разъем
токоподводящего кабеля можно подсоединять только
после завершения монтажа.
• Используйте оконцованные кабели с наконечником
для гарантирования правильного соединения каждого
отдельного провода.
