Страница 7
7
УСТАНОВКА
МОНИТОР
Блок ДУ
5.2
Расположение монитора и блоков управления
•
Компьютер серии
BRAVO 400S должен устанавливаться в кабине управления сельскохозяйственной машины. При установке компьютера
придерживайтесь следующих правил:
- НЕ ставьте монитор в место, которое может подвергаться сильным вибрациям или ударам, чтобы предотвратить
повреждения или непроизвольное нажатие клавиш;
- закрепите монитор в хорошо заметном и легко доступном месте; имейте в виду, что монитор не должен мешать
движениям или ограничивать поле зрения во время вождения.
• Блок ДУ (RCU): закрепите блок ДУ в задней части машины рядом с блоком управления и гидравлическим блоком.
Не забудьте выполнить все соединения, необходимые для работы компьютера (Рис. 4 и Рис. 5), проверьте длину
кабелей и оставьте достаточно места для разъемов и кабелей.
Рядом с каждым разъемом указывается опознавательный символ выполняемой им функции.
Для получения более подробной информации по конфигурации систем обращайтесь к пар. 5.1.

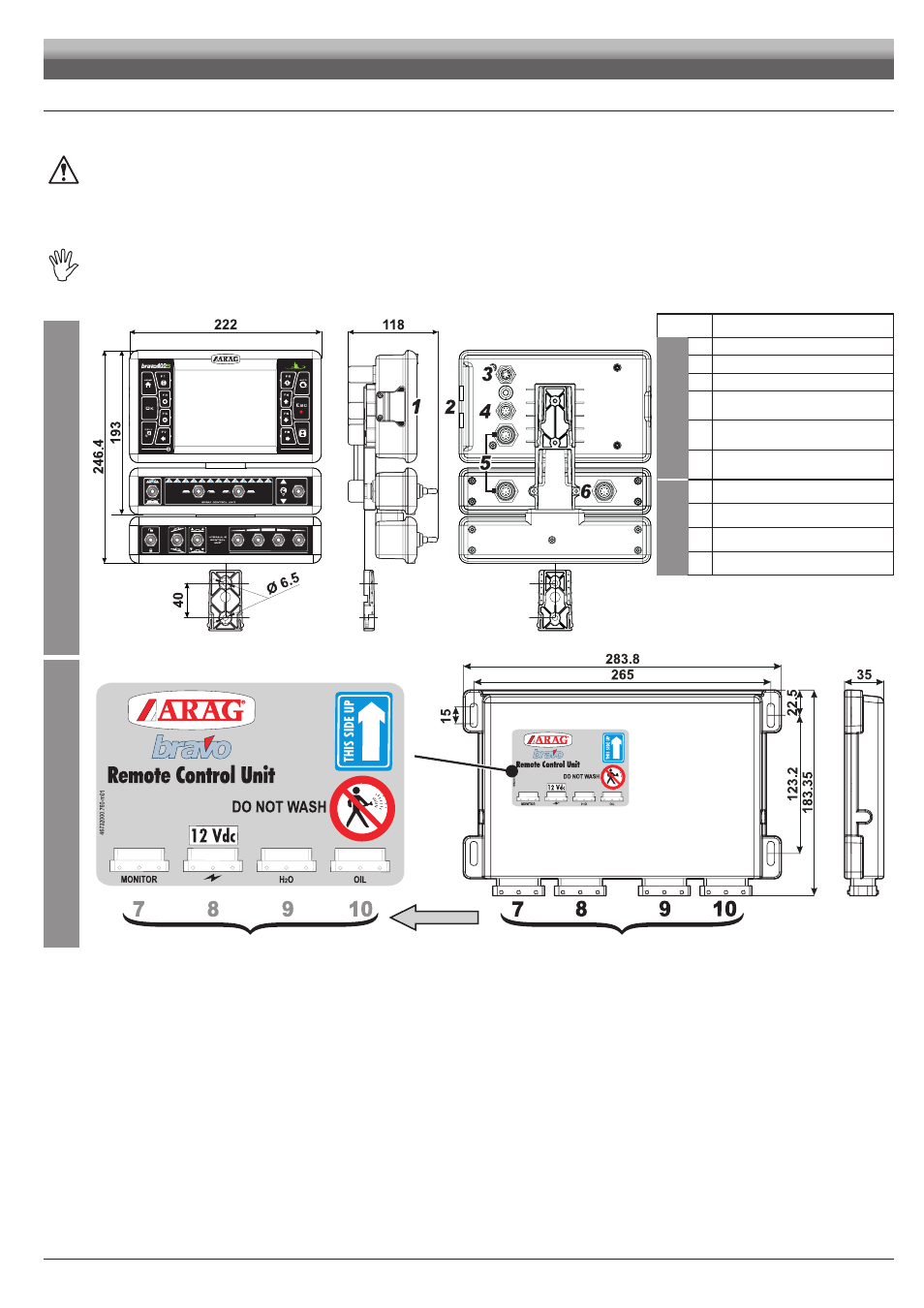

Рис. 4
ПОЛ.
ТОЧКИ СОЕДИНЕНИЯ
МОНИТОР
1
Карта памяти формата SD
2
Флеш-накопитель USB(2)
3
GPS-приемник
4
Телекамеры +
Внешний механизм управления
5
Соединение
монитора / панели с тумблерами
6
Питание панели управления +
Соединение с блоком ДУ
Блок ДУ
7
Монитор
8
Питание + Датчики
9
Блок управления
10
Гидравлический блок
Рис. 5
