РАСПОЛОЖЕНИЕ НА СЕЛЬСКОХОЗЯЙСТВЕННОЙ МАШИНЕ
5.1
Рекомендуемое расположение компонентов системы

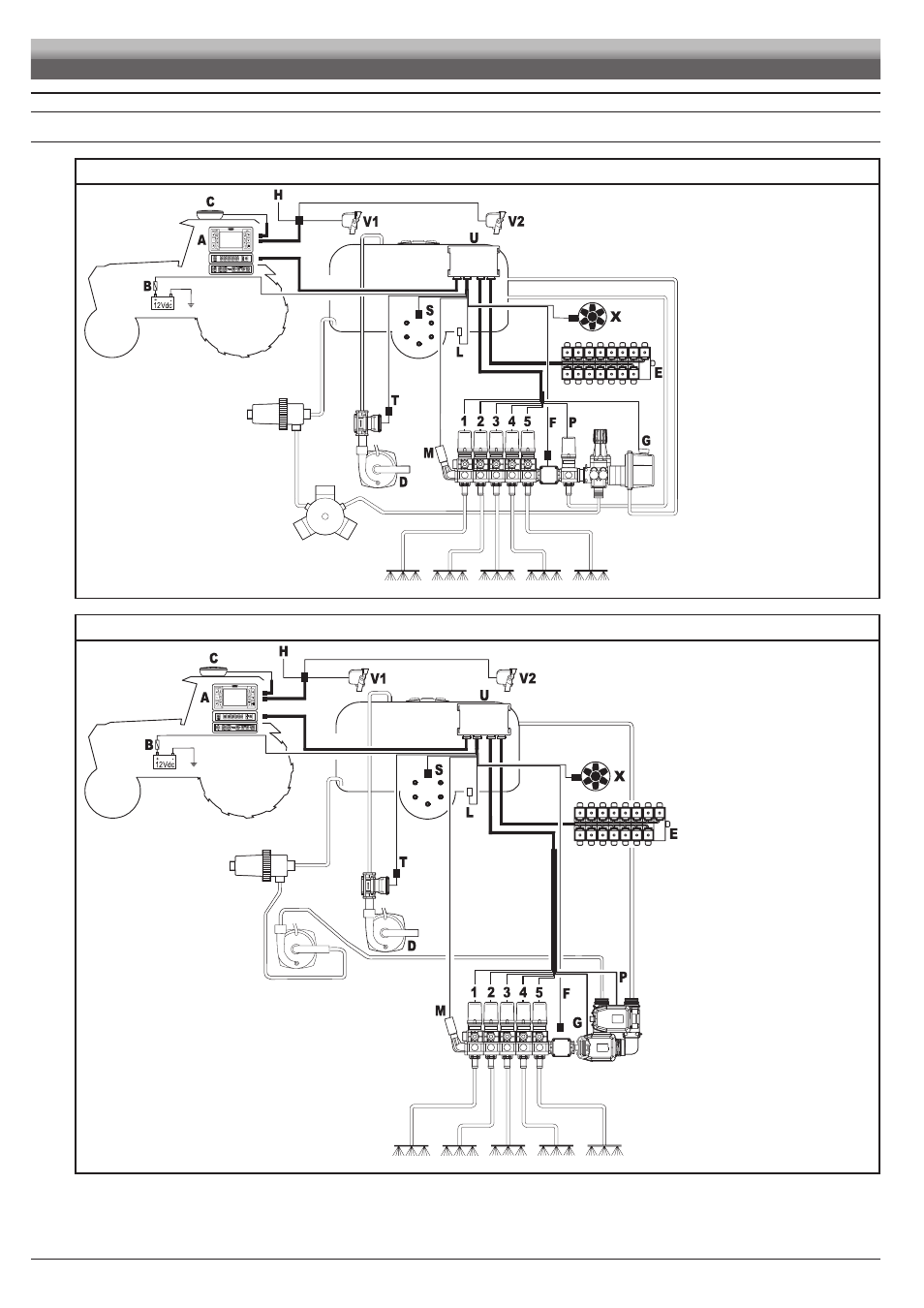

МОНТАЖНАЯ СХЕМА ДЛЯ ОПРЫСКИВАЮЩЕЙ МАШИНЫ С МЕМБРАННЫМ НАСОСОМ
Рис. 2
Обозначения:
A Монитор
B Батарея
C GPS-приемник
D
Насос наполнения
E
Гидравлический блок
F Расходомер
G
Главный клапан
H
Внешний механизм
управления
L
Датчик уровня
M
Датчик давления
P
Регулирующий клапан
S
Датчик скорости
T
Расходомер наполнения
жидкости
U
Блок ДУ (RCU)
V1 Телекамера 1
V2 Телекамера 2
X
Датчик об/мин
1-13 Клапаны секции
МОНТАЖНАЯ СХЕМА ДЛЯ ОПРЫСКИВАЮЩЕЙ МАШИНЫ С ЦЕНТРОБЕЖНЫМ НАСОСОМ
Рис. 3
Обозначения:
A Монитор
B Батарея
C GPS-приемник
D
Насос наполнения
E
Гидравлический блок
F Расходомер
G
Главный клапан
H
Внешний механизм
управления
L
Датчик уровня
M
Датчик давления
P
Регулирующий клапан
S
Датчик скорости
T
Расходомер наполнения
жидкости
U
Блок ДУ (RCU)
V1 Телекамера 1
V2 Телекамера 2
X
Датчик об/мин
1-13 Клапаны секции
УСТАНОВКА
