УСТАНОВКА
6.5
Соединение гидравлических клапанов

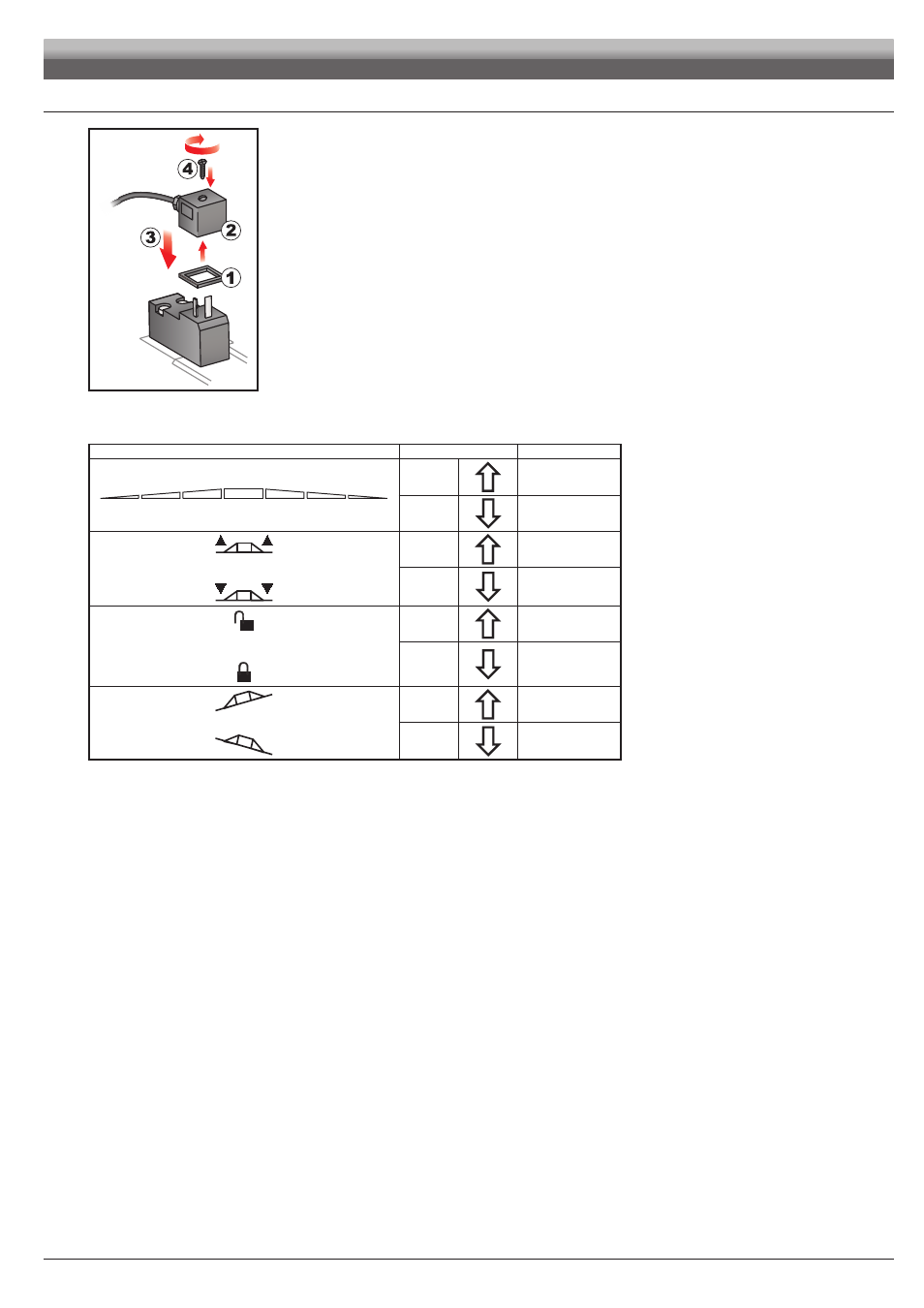

Рис. 13
Компьютер Bravo 400S может управлять максимум девятью гидравлическими функциями при помощи клапанов
двойного действия.
Соедините разъемы с соответствующими клапанами в соответствии с обозначениями, данными на главной
монтажной схеме системы в вашем расположении (пар.. 5.1).
• Разместите прокладку (
1
) на разъеме (
2
) и подсоедините разъем, надавливая на него до упора (
3
):
будьте осторожны при соединении, чтобы электрические контакты клапана не погнулись.
• Вставьте в разъем винт и полностью заверните его (
4
).
Далее указывается функция использования тумблеров, расположенных на гидравлической панели
управления.
Соедините разъем, отмеченный символом DD, с пилотным клапаном, а после этого соедините все остальные разъемы, как показано в
таблице:
МЕХАНИЗМ УПРАВЛЕНИЯ
ДВИЖЕНИЕ
РАЗЪЕМ
Движение секции
1–2–3–4–5–6
Открытие
1–6 A
Закрытие
1–6 C
Высота штанги
Открытие
AA
Закрытие
AC
Блокировка штанги
Открытие
BA
Закрытие
BC
Выравнивание штанги
Открытие
CA
Закрытие
CC
