Страница 97
97

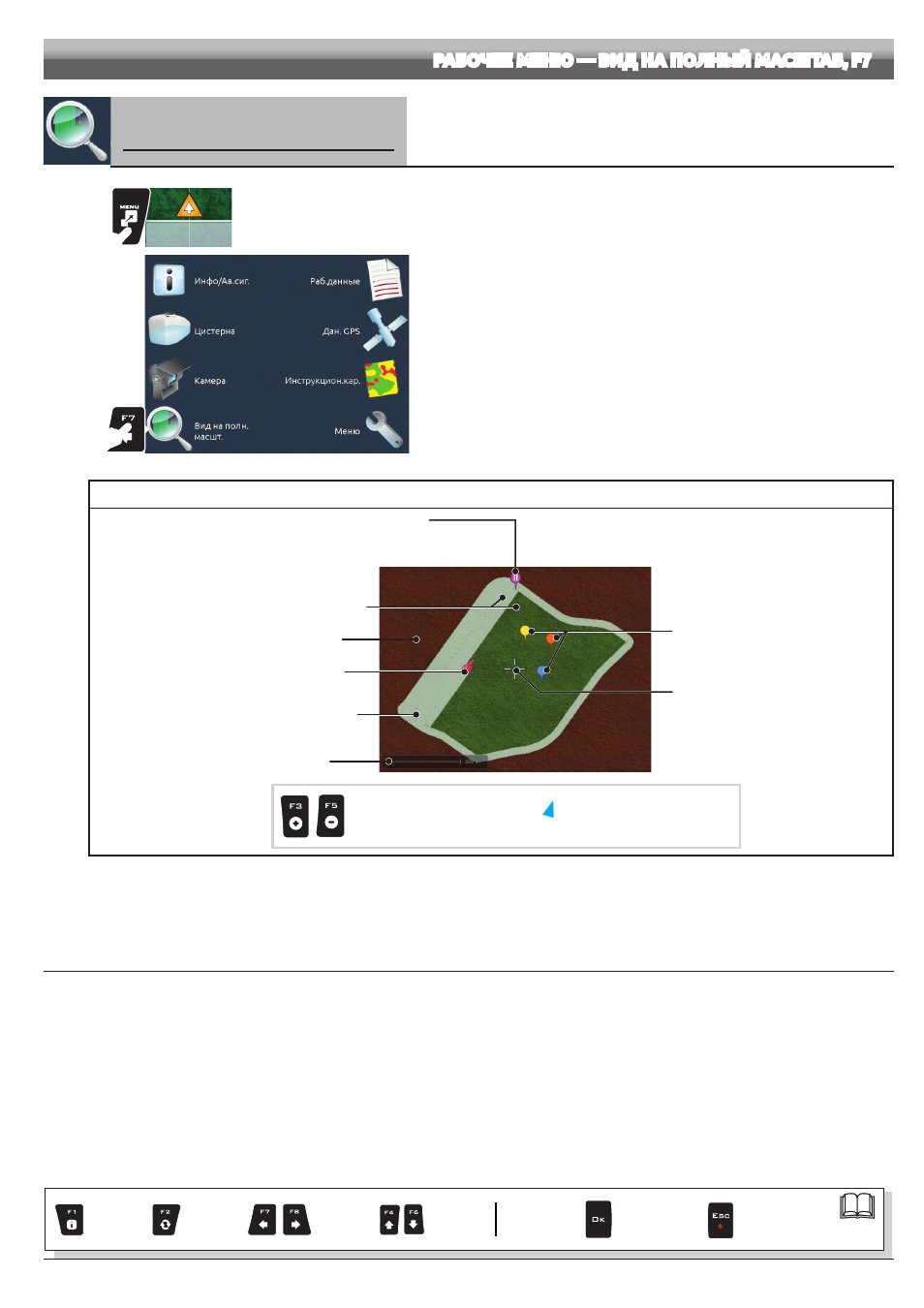

РАБОЧЕЕ МЕНЮ — ВИД НА ПОЛНЫЙ МАСШТАБ, F7
15.7
F7
Вид на полный масштаб
Общий вид поля во время обработки.
1
2
Рис. 329
1 На странице указания курса нажмите кнопку
Menu
.
2 Нажмите
F7
, чтобы отобразить меню
Вид на полн. масшт.
УКАЗАТЕЛИ И ТОЧКИ ИНТЕРЕСА НА ПОЛЕ
Площадь, входящая в периметр поля
(функция «ПЛОЩАДЬ», пар. 16.4)
Точка прерывания обработки, добавленная
посредством функции «ПАУЗА» (пар. 16.3.1)
Находясь на этой странице, НЕВОЗМОЖНО
отметить или изменить эту точку
Общие точки интереса
Курсор
Положение машины
Площадь, не входящая в
периметр поля (см. функцию
«ПЛОЩАДЬ»)
Шкала
Опрысканная площадь
Настройка масштаба
изображения на дисплее:
F3
(
+
) увеличение,
F5
(
-
) уменьшение.
Указывает положение машины,
когда она выходит за пределы
отображаемой площади.
Рис. 330
СЛЕДУЕТ
Пар.
Выход со
страницы функции
или изменения
параметра
Подтверждение
доступа или
изменение
параметра
Прокрутка
(влево/
вправо)
Стирание
выбранной
буквы
Увеличение /
уменьшение
значения
параметра
Прокрутка
(вверх/
вниз)
Ввод
выбранной
буквы
