Страница 6: Установка, Линия 2 линия 1
6
ЛИНИЯ 2
ЛИНИЯ 1
КОД
46749000.260
СИСТЕМА SELETR
ON БЕЗ ГИДРАВЛИЧЕСКИХ БЛОКОВ УПРАВЛЕНИЯ
Обозначение соединительных кабелей:
1A
Компьютер / Блок ДУ / батарея для
ПРИЦЕПНОЙ МАШИНЫ
1B
Компьютер / Блок ДУ / батарея для
САМОХОДНОЙ МАШИНЫ
2A
Блок управления и датчики
3
Начальный кабель
4
Промежуточный кабель
5
Конечный кабель
7
Камеры / внешний главный привод
8
GPS-приемник
СЛЕДУЕТ > > >
S
Датчик скорости
T
Расходомер наполнения
X
Датчик об/мин
L
Датчик уровня
M
Датчик давления
F
Расходомер
P
Регулирующий клапан
G
Главный клапан
5

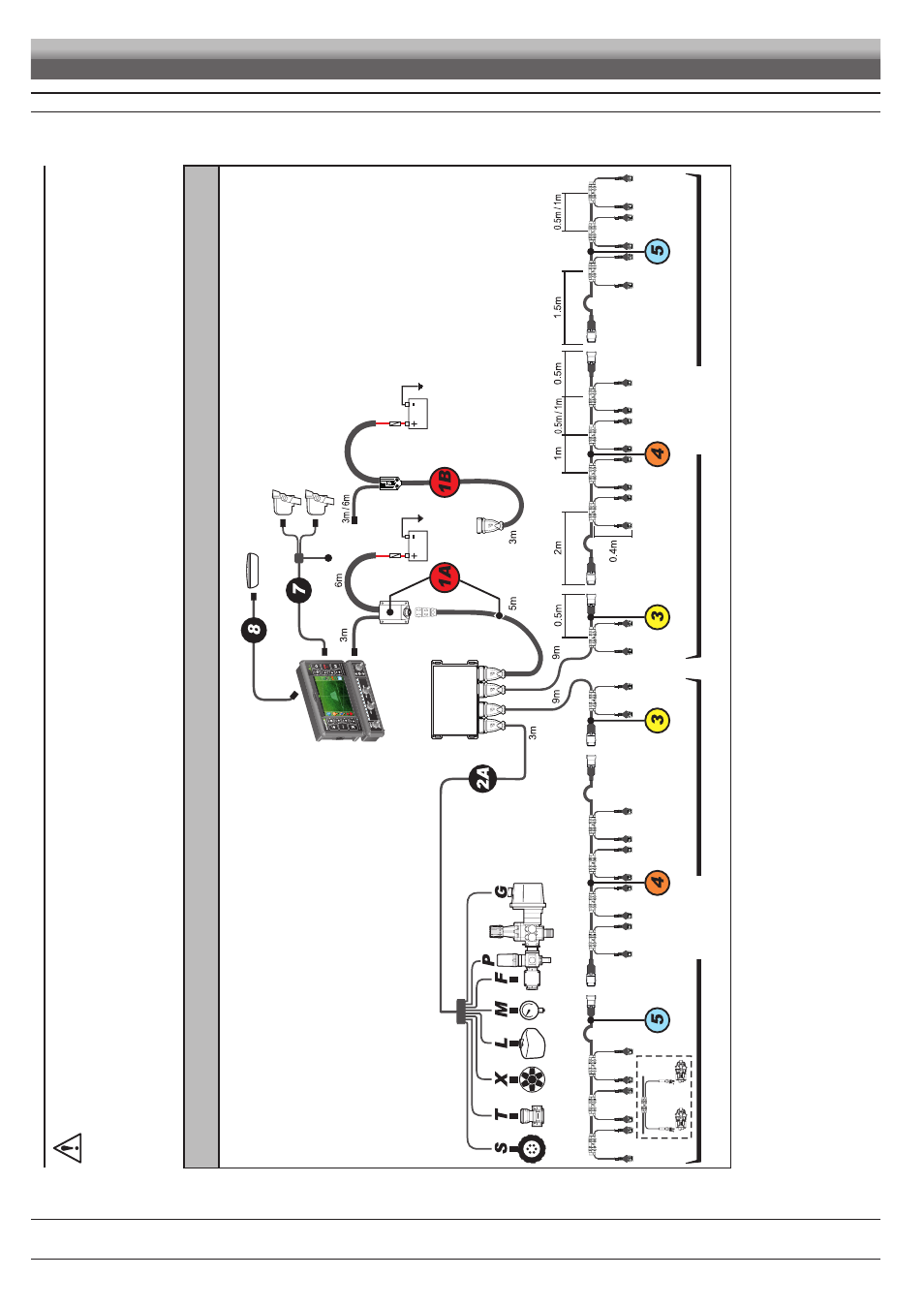

РАСПОЛОЖЕНИЕ НА СЕЛЬСКОХОЗЯЙСТВЕННОЙ МАШИНЕ
Рис. 3
УСТАНОВКА
Табл. 1
5.1
Р
ек
оменду
емое распо
ло
жение к
омпонентов системы
Посредством специальных проушин напрямую соедините токоподводящий кабель с батареей.
ВНИМАНИЕ! НЕ выполняйте подключение, если вставлен ключ зажигания (15/54).
Для правильного соединения всех компонентов системы проверьте, чтобы соединительные кабели, указанные в
Табл. 1 - СОЕДИНИТЕЛЬНЫЕ КАБЕЛИ на странице 8
,
были соответствующими.
Учитывайте возможные варианты:
• тип системы;
• тип соединенных Seletron (одиночные, двойные или четверные);
• количество распылителей на каждое одиночное механическое звено опрыскивающей штанги.
