14

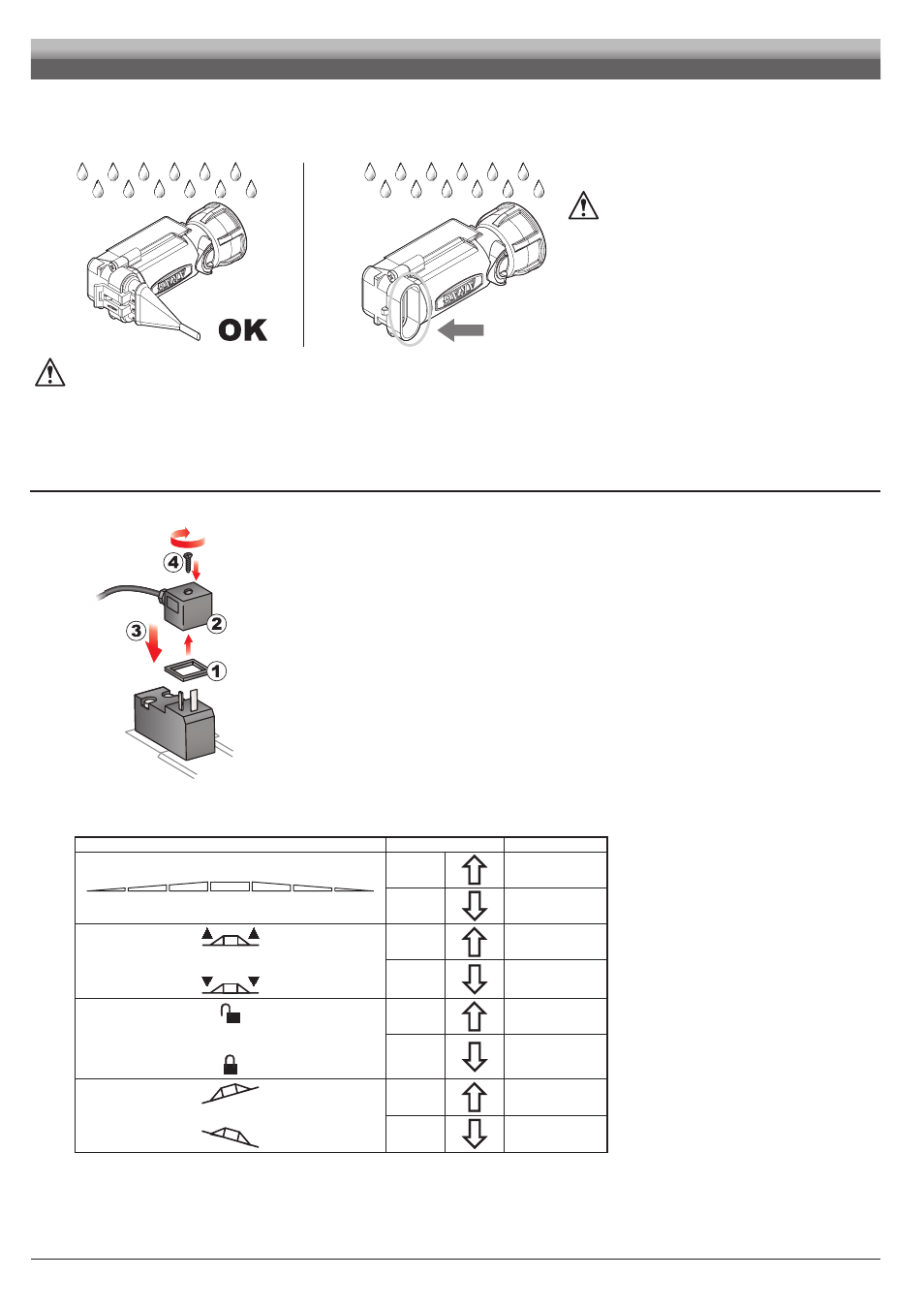

11 Разъемы неиспользуемых Seletron необходимо закрыть специальными заглушками (код ECS0075), которые предоставляются
по специальному заказу.
Когда разъемы закрыты заглушками, Seletron герметичны. Чтобы не повредились внутренние компоненты, на стадии использования или
промывки системы разъемы должны быть плотно закрытыми заглушками.
Рис. 20
ВНИМАНИЕ!
НЕ СОЕДИНЯЙТЕ SELETRON.
ЭЛЕКТРИЧЕСКОЕ
СОЕДИНЕНИЕ SELETRON
ДОЛЖНО ОСУЩЕСТВЛЯТЬСЯ
ВПОСЛЕДСТВИИ, ВО ВРЕМЯ
ПРОЦЕДУРЫ ПРИЗНАНИЯ
(11 Соединение Seletron).
ВНИМАНИЕ: ЧТОБЫ НЕ ПОВРЕДИТЬ НИ ОДНОГО УСТРОЙСТВА, УБЕДИТЕСЬ В ТОМ, ЧТО НА КАЖДОЙ СТАДИИ
ИСПОЛЬЗОВАНИЯ СИСТЕМЫ (УСТАНОВКА, НАЛАДКА, ЭКСПЛУАТАЦИЯ ИЛИ, КОГДА ТРАКТОР СТАВИТСЯ В ГАРАЖ)
ВСЕ ЧАСТИ ОДИНОЧНЫХ SELETRON (КОРПУС, КАБЕЛИ И Т.Д.) НЕ КАСАЮТСЯ ДВИЖУЩИХСЯ УЗЛОВ МАШИНЫ.
Компания Arag снимает с себя любую ответственность за повреждения, нанесенные системе или предметам, травмы
людей или животных по причине несоблюдендия вышеуказанной информации.
6.5 Соединение гидравлических клапанов
Компьютер Bravo 400S может управлять максимум девятью гидравлическими функциями при помощи клапанов двойного действия.
Рис. 21
Соедините разъемы с соответствующими клапанами в соответствии с обозначениями, данными на главной
монтажной схеме системы в вашем расположении (пар. 5.1).
• Разместите прокладку ( 1 ) на разъеме ( 2 ) и подсоедините разъем, надавливая на него до упора ( 3 ):
будьте осторожны при соединении, чтобы электрические контакты клапана не погнулись.
• Вставьте в разъем винт и полностью заверните его (
4 ).
Далее указывается функция использования тумблеров, расположенных на гидравлической панели
управления.
Соедините разъем, отмеченный символом DD, с пилотным клапаном, а после этого соедините все остальные разъемы, как показано в
таблице:
МЕХАНИЗМ УПРАВЛЕНИЯ ДВИЖЕНИЕ РАЗЪЕМ
Движение секции
1–2–3–4–5–6
Открытие 1–6 A
Закрытие 1–6 C
Высота штанги
Открытие AA
Закрытие AC
Блокировка штанги
Открытие BA
Закрытие BC
Выравнивание штанги
Открытие CA
Закрытие CC
УСТАНОВКА
