Страница 9
9
УСТАНОВКА
5.2
Расположение монитора и блоков управления
•
Компьютер серии
BRAVO 400S должен устанавливаться в кабине управления сельскохозяйственной машины. При установке компьютера
придерживайтесь следующих правил:
- НЕ ставьте монитор в место, которое может подвергаться сильным вибрациям или ударам, чтобы предотвратить
повреждения или непроизвольное нажатие кнопок;
- закрепите монитор в хорошо заметном и легко доступном месте; имейте в виду, что монитор не должен мешать
движениям или ограничивать поле зрения во время вождения.
• Блок ДУ (RCU): закрепите блок ДУ в задней части машины рядом с блоком управления и гидравлическим блоком.
длину кабелей и оставьте достаточно места для разъемов и кабелей.
Рядом с каждым разъемом указывается опознавательный символ выполняемой им функции.
Для получения более подробной информации по конфигурации систем обращайтесь к пар. 5.1.

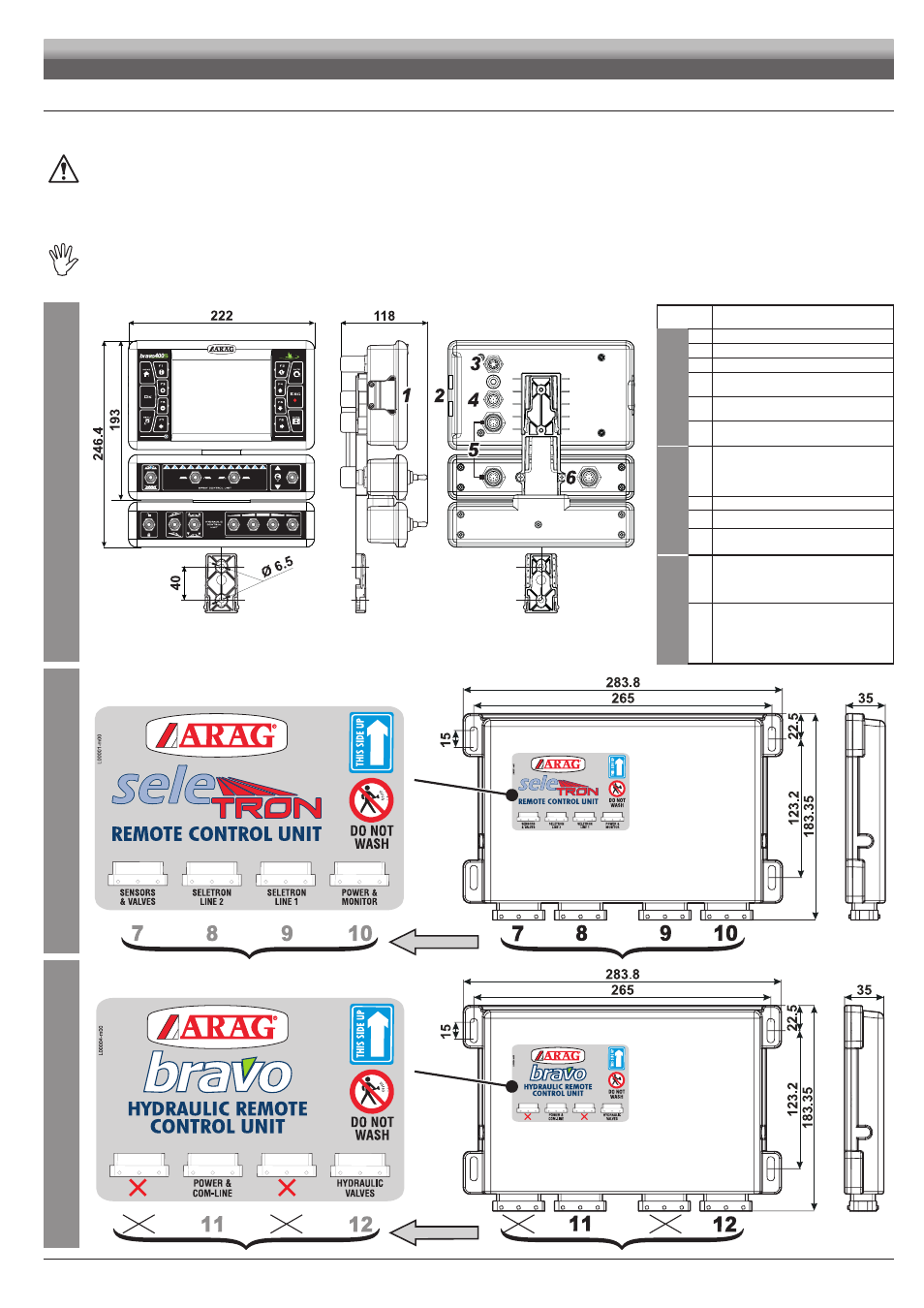

Рис. 5
ПОЛ.
ТОЧКИ СОЕДИНЕНИЯ
МОНИТОР
1
Карта памяти формата SD
2
Флеш-накопитель USB(2)
3
GPS-приемник
4
Камеры +
Внешний механизм управления
5
Соединение
монитора / панели с тумблерами
6
Питание панели управления +
Соединение с блоком ДУ
ГИДРАВЛИЧЕСКИЙ
SELETR
ON
7
Блок управления (G + P) +
Датчики + Соединение с
гидравлическим блоком ДУ
8
Seletron — Линия 2
9
Seletron — Линия 1
10
Монитор + блок питания
ГИДРАВЛИЧЕСКИЙ
БЛОК ДУ
11
Соединение с
блоком ДУ Seletron
12
Соединение с
гидравлическим блоком
Рис. 6
Рис. 7
МОНИТОР
БЛОК ДУ SELETR
ON
ГИДРАВЛИЧЕСКИЙ БЛОК ДУ
