10
5.3

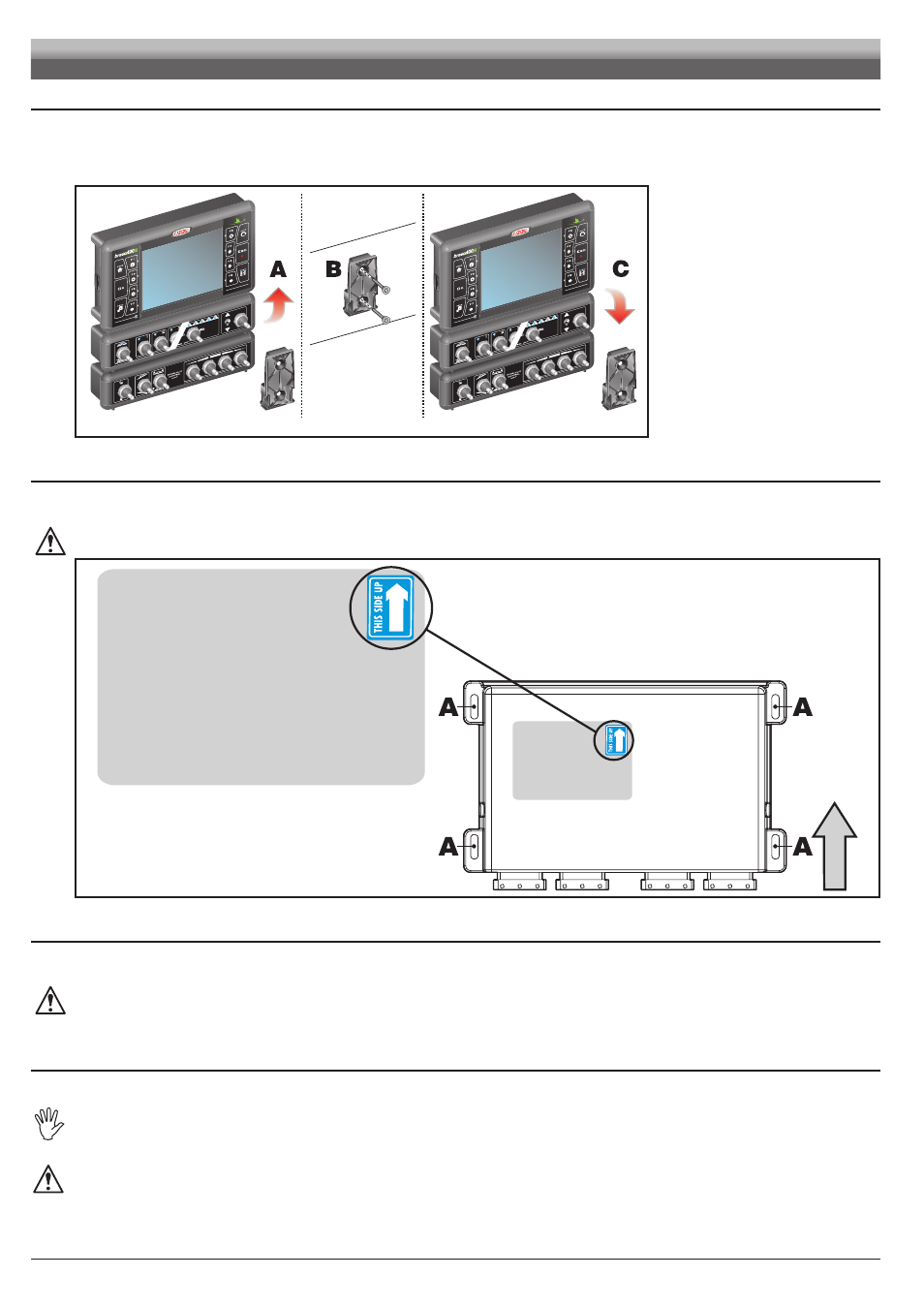

Крепление кронштейна
Монитор должен располагаться на специальном кронштейне, который закрепляется в желаемом месте (в предыдущем параграфе дан
шаблон отверстия кронштейна).
Кронштейн необходимо снять с гнезда монитора (
A
, Рис. 8) и закрепить посредством винтов из комплекта поставки (
B
).
После того как вы проверили, что кронштейн хорошо закреплен, установите на него монитор и надавите на него до блокировки (
C
).
Рис. 8
5.4
Крепление блока ДУ (RCU)
Соблюдайте порядок монтажа блока ДУ, как указывается на Рис. 9 (разъемы обращены вниз).
Закрепите блок ДУ посредством 4-х болтов, вставленных в соответствующие проушины (
A
Никакой другой тип расположения не допускается.
Рис. 9
5.5
Расположение блока управления
Блок управления должен закрепляться посредством специальных кронштейнов из комплекта поставки. В инструкции, прилагаемой к
блоку, указывается его правильное расположение (кронштейны должны устанавливаться на блоке).
ОЧЕНЬ ВАЖНО СОБЛЮДАТЬ ВСЕ ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ, КОТОРЫЕ ДАЮТСЯ В ИНСТРУКЦИИ НА БЛОК
УПРАВЛЕНИЯ.
5.6
Расположение гидравлического блока
Гидравлический блок должен закрепляться в защищенном от воздействия атмосферных факторов и выливаемой жидкости месте.
КОМПАНИЯ ARAG НЕ НЕСЕТ ОТВЕТСТВЕННОСТЬ ЗА ПОВРЕЖДЕНИЯ ЛЮБОГО ПРОИСХОЖДЕНИЯ, НАНЕСЕННЫЕ ПО
ПРИЧИНЕ УСТАНОВКИ ОБОРУДОВАНИЯ НЕОПЫТНЫМИ РАБОТНИКАМИ. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА НЕ
РАСПРОСТРАНЯЮТСЯ НА ПОВРЕЖДЕНИЯ СИСТЕМЫ ИЗ-ЗА НЕПРАВИЛЬНОЙ УСТАНОВКИ И/ИЛИ СОЕДИНЕНИЯ.
ВНИМАНИЕ! НЕ ПОДСОЕДИНЯЙТЕ ГИДРАВЛИЧЕСКИЕ БЛОКИ ДРУГИХ ПРОИЗВОДИТЕЛЕЙ, ОТЛИЧАЮЩИЕСЯ ОТ
ПРЕДУСМОТРЕННЫХ (СМОТРИТЕ ГЛАВНЫЙ КАТАЛОГ ARAG).
КОМПАНИЯ ARAG НЕ ОТВЕЧАЕТ ЗА ПОВРЕЖДЕНИЯ ОБОРУДОВАНИЯ, ОТКАЗЫ В РАБОТЕ И ОПАСНОСТЬ ЛЮБОГО
ХАРАКТЕРА, НАНЕСЕННЫЕ И ВЫЗВАННЫЕ ПО ПРИЧИНЕ СОЕДИНЕНИЯ МОДУЛЯ С НЕОРИГИНАЛЬНЫМИ БЛОКАМИ
ИЛИ БЛОКАМИ ДРУГИХ ПРОИЗВОДИТЕЛЕЙ.
УСТАНОВКА
