Страница 93
93

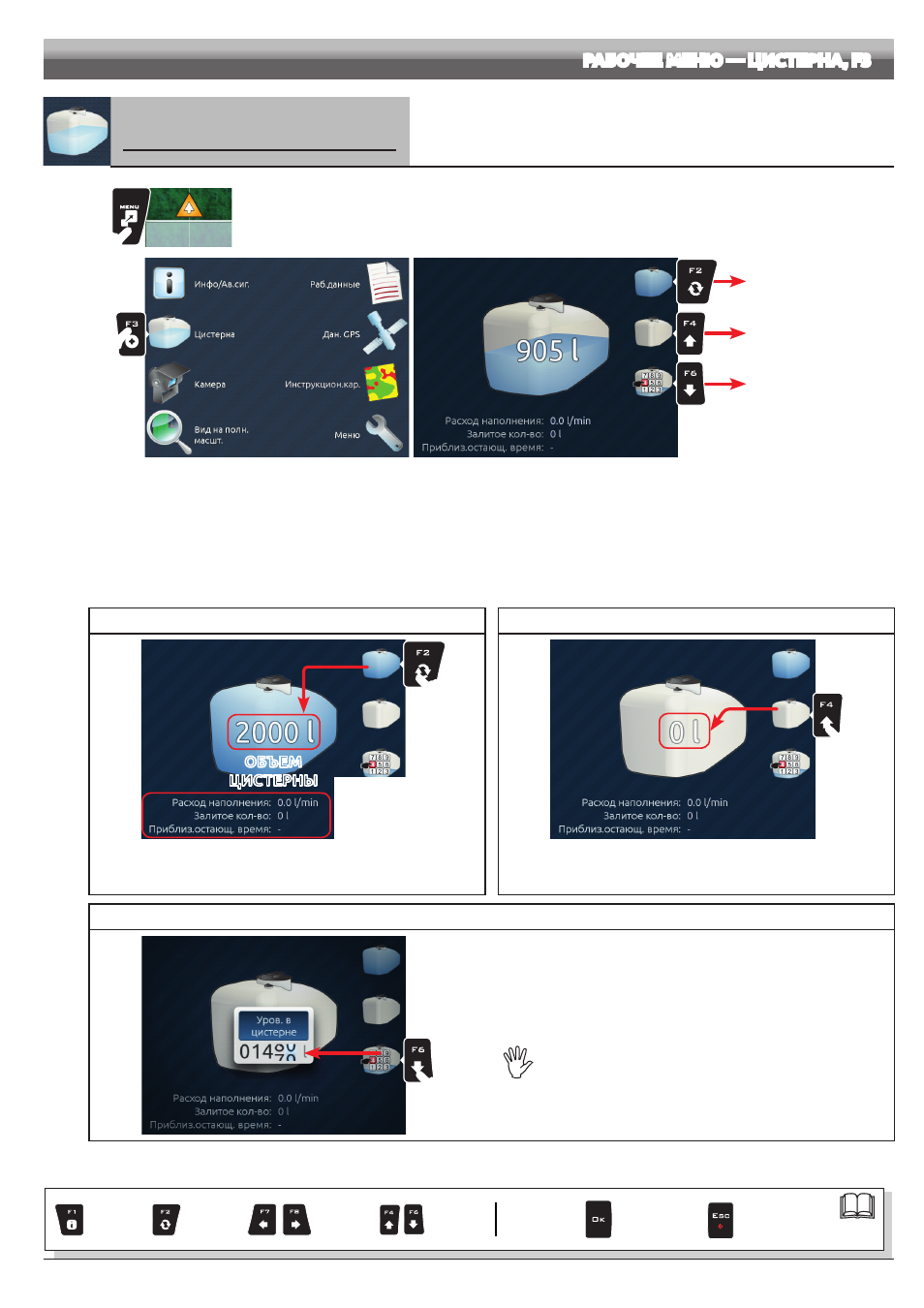

РАБОЧЕЕ МЕНЮ — ЦИСТЕРНА, F3
15.3
F3
Цистерна
Управление наполнением цистерны.
Управление меняется в зависимости от типа установленного устройства для считывания
уровня в цистерне (базовые установки, гл. 9).
1
2
Рис. 318
1 На странице указания курса нажмите кнопку
Menu
.
2 Нажмите
F3
, чтобы отобразить меню
Цистерна
Полное наполнение
Обнуление уровня
Ручной ввод
количества залитой
жидкости
Рис. 319
• ИСТОЧНИК УРОВНЯ ЦИСТ.: ДАТЧИК УРОВНЯ
Компьютер отображает действительное количество жидкости в цистерне, полученное от датчика уровня.
• ИСТОЧНИК УРОВНЯ ЦИСТ.: РУЧ./РАСХОДОМЕР НАПОЛНЕНИЯ
Компьютер рассчитывает количество жидкости в цистерне (используя данные обработки) и позволяет активировать различные процедуры в ручном
режиме:
- Полное наполнение в зависимости от объема цистерны (Рис. 320).
- Обнуление уровня (Рис. 321).
- Ручной ввод количества залитой жидкости (Рис. 322).
НАПОЛНЕНИЕ ЦИСТЕРНЫ
ОБНУЛЕНИЕ УРОВНЯ
ОБЪЕМ
ЦИСТЕРНЫ
Рис. 320
Рис. 321
Нажмите
F2
, чтобы дойти до максимального уровня в цистерне.
На дисплее отобразится заполненная цистерна: объем был задан во время
продвинутого программирования (пар. 10.1.10).
Нажмите
F2
, чтобы дойти до нулевого уровня в цистерне.
На дисплее отобразится пустая цистерна.
РУЧНОЙ ВВОД КОЛИЧЕСТВА ЗАЛИТОЙ ЖИДКОСТИ
Рис. 322
- Нажмите
F6
, чтобы задать количество залитой в цистерну жидкости.
- Установите значение и подтвердите данное.
На дисплее отобразится достигнутый уровень в цистерне.
Невозможно задать значение, превышающее объем цистерны.
Когда соединен расходомер
наполнения, на дисплее
отображаются данные
заполнения в реальном
масштабе времени.
Пар.
Выход со
страницы функции
или изменения
параметра
Подтверждение
доступа или
изменение
параметра
Прокрутка
(влево/
вправо)
Стирание
выбранной
буквы
Увеличение /
уменьшение
значения
параметра
Прокрутка
(вверх/
вниз)
Ввод
выбранной
буквы
