51
ПРОДВИНУТОЕ ПРОГРАММИРОВАНИЕ
«ТРАКТОР»

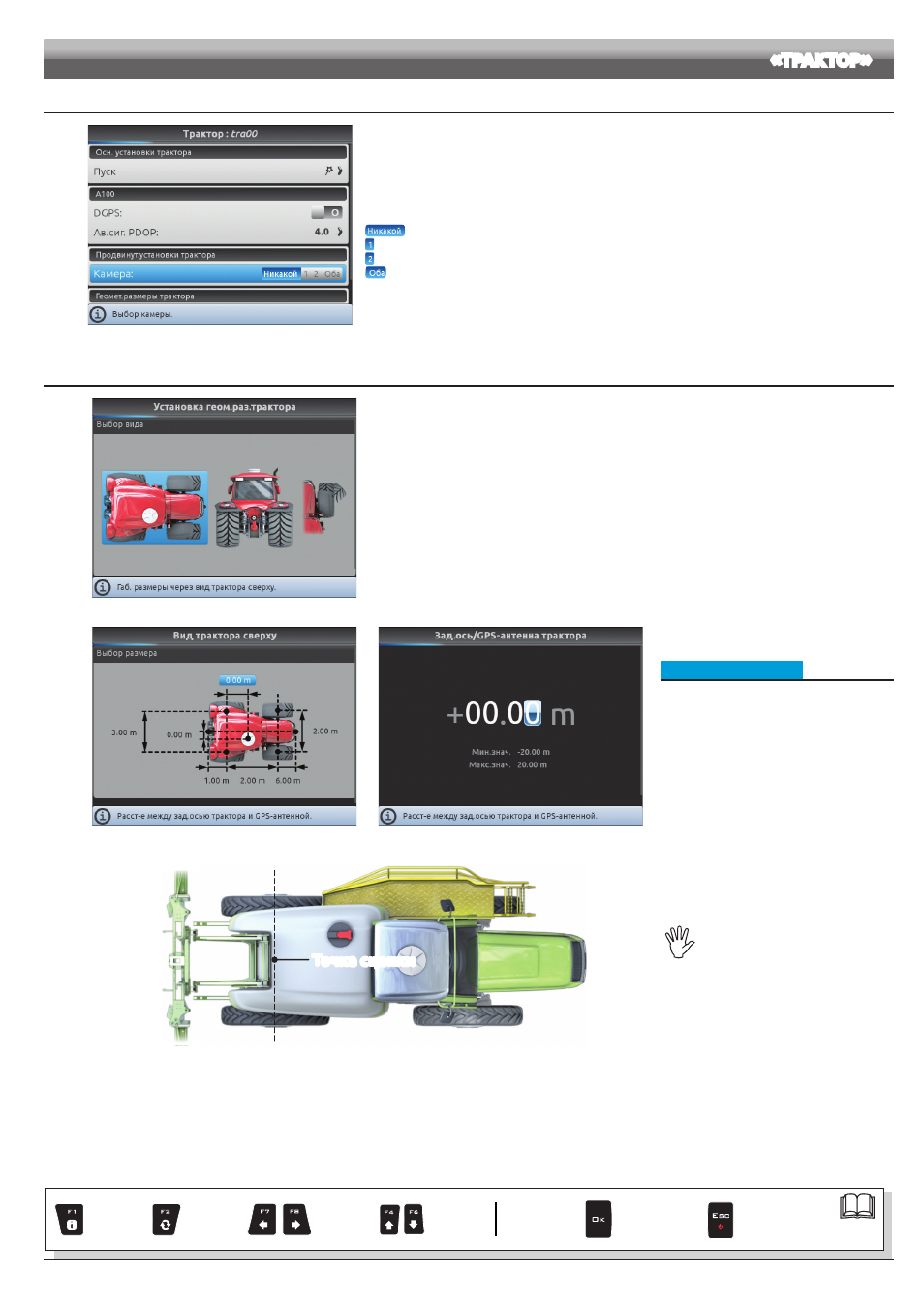

10.2.8 Камера
Рис. 181
К компьютеру Bravo 400S можно подключить 2 камеры для контроля рабочих зон, которые
недоступны взору оператора (напр., при заднем ходе).
В меню можно включить/отключить отображение для каждой камеры или для них обеих:
Не соединено ни одной камеры
Одна камера соединена с входом 1
Одна камера соединена с входом 2
Соединены две камеры
10.2.9 Установка геом.раз.трактора
Рис. 182
Введите размеры трактора:
- Нажимайте кнопки-стрелки (ВВЕРХ, ВНИЗ, ВЛЕВО, ВПРАВО), чтобы перемещаться по видам
трактора.
- Подтвердите кнопкой
OK
для перехода к установке.
Рис. 183
Рис. 184
• Вид трактора сверху
- Нажимайте кнопки-стрелки, чтобы
перемещаться по размерам (ВВЕРХ, ВНИЗ,
ВЛЕВО, ВПРАВО): на дисплее появится
описание выбранного размера.
- Подтвердите кнопкой
OK
для перехода
к установке.
- Введите данное.
- Выберите один за другим каждый из
размеров и запрограммируйте его.
Точка сцепки
Рис. 185
ТОЧКА СЦЕПКИ САМОХОДНОЙ
МАШИНЫ СОВПАДАЕТ С ЗАДНЕЙ
ОСЬЮ СРЕДСТВА.
Пар.
Выход со
страницы функции
или изменения
параметра
Подтверждение
доступа или
изменение
параметра
Прокрутка
(влево/
вправо)
Стирание
выбранной
буквы
Увеличение /
уменьшение
значения
параметра
Прокрутка
(вверх/
вниз)
Ввод
выбранной
буквы
