67
12.5 Обработка поля
Предположим, что необходимо
обработать поле по параллельным
колеям, но только после того, как
поле было обработано по контуру.

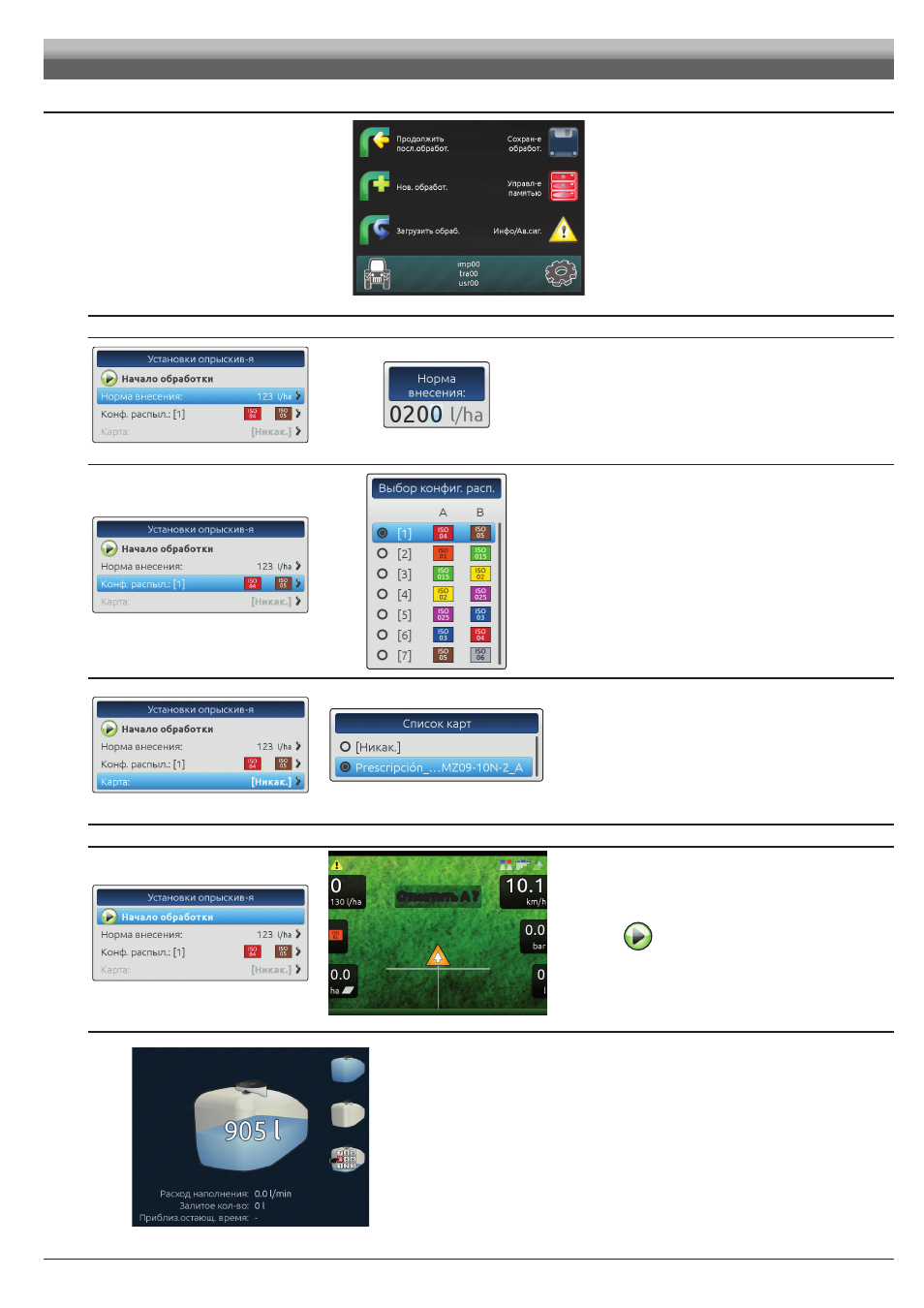

Рис. 224
• Расположите трактор в начале обрабатываемого
поля.
• Включите Bravo 400S (пар 7.2).
После самодиагностики на Bravo 400S отобразится
страница Home (Рис. 224).
• Приступите к новой обработке, используя
функцию
F3 Новая обработка (пар. 14.3).
• Выполните установки для обработки.
УСТАНОВКИ ДЛЯ ОБРАБОТКИ
Рис. 225
Рис. 226
Норма внесения
- Введите значение нормы внесения для обработки (Рис. 226).
- Нажмите на
OK , чтобы подтвердить заданное значение.
Рис. 227
Рис. 228
Выбор конфиг. расп.
- Выберите конфигурацию распылителей из предложенного
списка конфигураций (Рис. 228).
Посредством этого параметра укажите, какие распылители
установлены в точках опрыскивания на штанге (конфигурации,
предварительно заданные в меню
Конфигурация точек
опрыскивания , пар. 10.1.1).
- Нажмите на OK , чтобы подтвердить выбор.
Рис. 229
Рис. 230
Карта
При наличии хотя бы одной карты во внутренней памяти можно
выбрать инструкционную карту для выполнения обработки.
В зависимости от положения, обнаруженного GPS-приемником,
Bravo 400S будет отправлять команды на внесение
соответствующей нормы жидкости на обрабатываемый участок.
(пар. 13.3 Импорт и использование инструкционной карты).
- Выберите карту из предложенного списка карт (Рис. 230).
- Нажмите на
OK , чтобы подтвердить выбор.
Рис. 231
Отметить A ?
Рис. 232
Начало обработки
- Выберите и нажмите OK , чтобы перейти к функции
указания курса.
Рис. 233
• На странице рабочего меню задайте уровень цистерны функцией F3 Цистерна
(par. 15.3).
• Запустите обработку, задействуя тумблер главного клапана управления.
• Начните объезжать поле по обрамлению.
ИСПОЛЬЗОВАНИЕ
