Геометрические формы отображаемого орудия зависят от выполненных базовых установок (гл. 9).

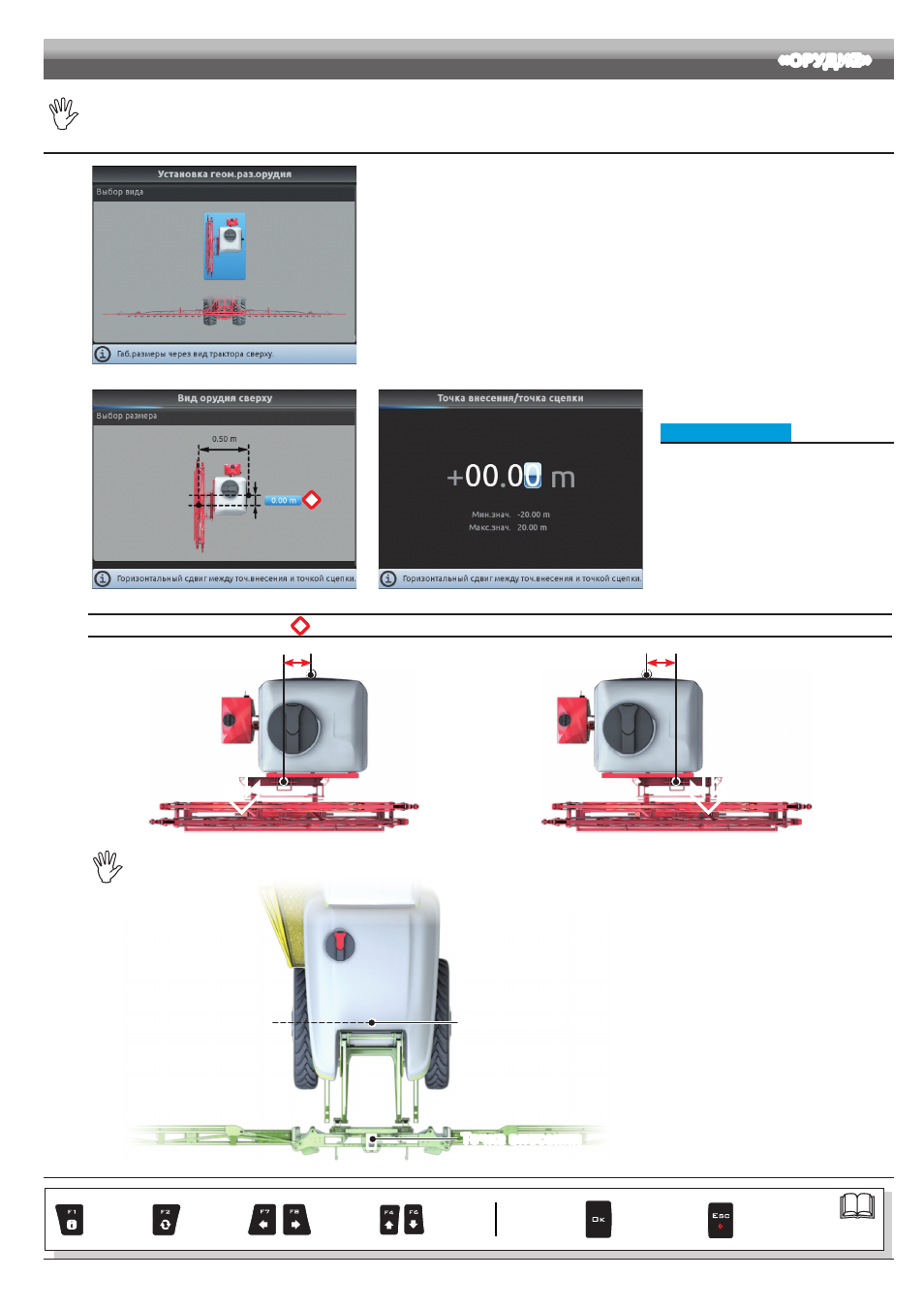

10.1.14 Установка геометрических размеров навесного орудия (СИСТЕМА С 3-ТОЧЕЧНЫМ СОЕДИНЕНИЕМ, ЗАДНЕЕ/ПЕРЕДНЕЕ)
Рис. 153
Введите размеры трактора:
- Нажимайте кнопки-стрелки (ВВЕРХ, ВНИЗ, ВЛЕВО, ВПРАВО), чтобы перемещаться по видам
орудия.
- Подтвердите кнопкой
OK для перехода к установке.
*
Рис. 154 Рис. 155
• Вид орудия сверху
- Нажимайте кнопки-стрелки, чтобы
перемещаться по размерам (ВВЕРХ, ВНИЗ,
ВЛЕВО, ВПРАВО): на дисплее появится
описание выбранного размера.
- Подтвердите кнопкой
OK для перехода
к установке.
- Введите данное.
- Выберите один за другим каждый из
размеров и запрограммируйте его.
* Горизонтальный сдвиг между точ.внесения и точкой сцепки
Точка внесения Точка сцепки
- 1,50 м
ОТРИЦАТЕЛЬНЫЕ
ЗНАЧЕНИЯ:
Точка внесения
смещена влево
относительно
точки сцепки.

Рис. 156
Точка внесения Точка сцепки
+ 1,50 м
ПОЛОЖИТЕЛЬНЫЕ
ЗНАЧЕНИЯ:
Точка внесения смещена
вправо относительно
точки сцепки.

Рис. 157
ТОЧКА СЦЕПКИ САМОХОДНОЙ МАШИНЫ СОВПАДАЕТ С ЗАДНЕЙ ОСЬЮ СРЕДСТВА.
Точка сцепки
Точка внесения
Рис. 158
ПРОДВИНУТОЕ ПРОГРАММИРОВАНИЕ «ОРУДИЕ»
СЛЕДУЕТ > > >
