7
УСТАНОВКА
СИСТЕМА SELETR
ON С ГИДРАВЛИЧЕСКИМИ БЛОКАМИ УПРАВЛЕНИЯ

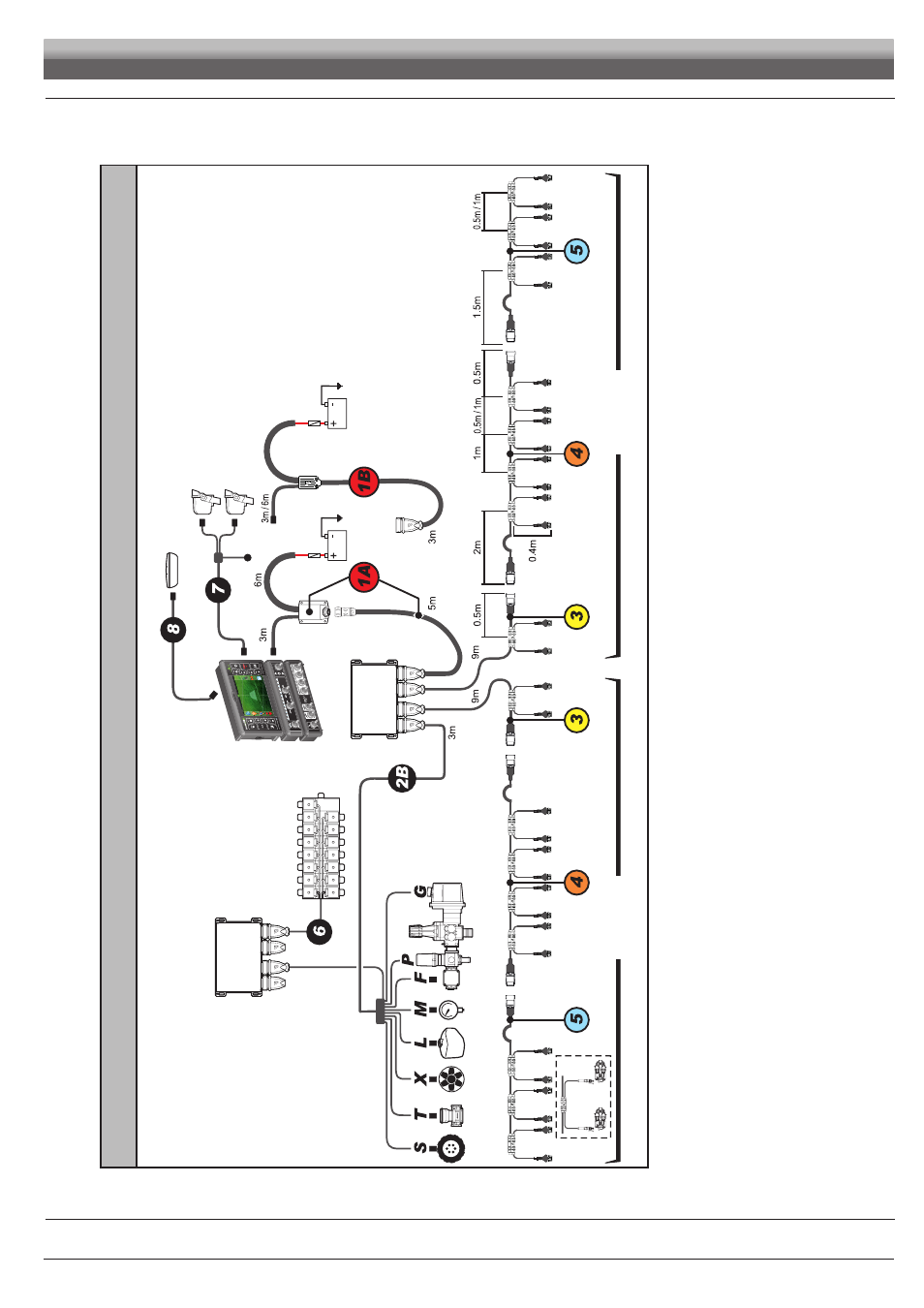

Рис. 4
ЛИНИЯ 2
ЛИНИЯ 1
КОД
46749000.260
КОД
46749010.260
> > > 5.1 Рекомендуемое расположение компонентов системы
СЛЕДУЕТ > > >
Обозначение соединительных кабелей:
1A
Компьютер / Блок ДУ / батарея для
ПРИЦЕПНОЙ МАШИНЫ
1B
Компьютер / Блок ДУ / батарея для
САМОХОДНОЙ МАШИНЫ
2B
Блок управления / датчики / гидравлический блок ДУ
3
Начальный кабель
4
Промежуточный кабель
5
Конечный кабель
6
Гидравлический блок
7
Камеры / внешний главный привод
8
GPS-приемник
S
Датчик скорости
T
Расходомер наполнения
X
Датчик об/мин
L
Датчик уровня
M
Датчик давления
F
Расходомер
P
Регулирующий клапан
G
Главный клапан
Табл. 1
