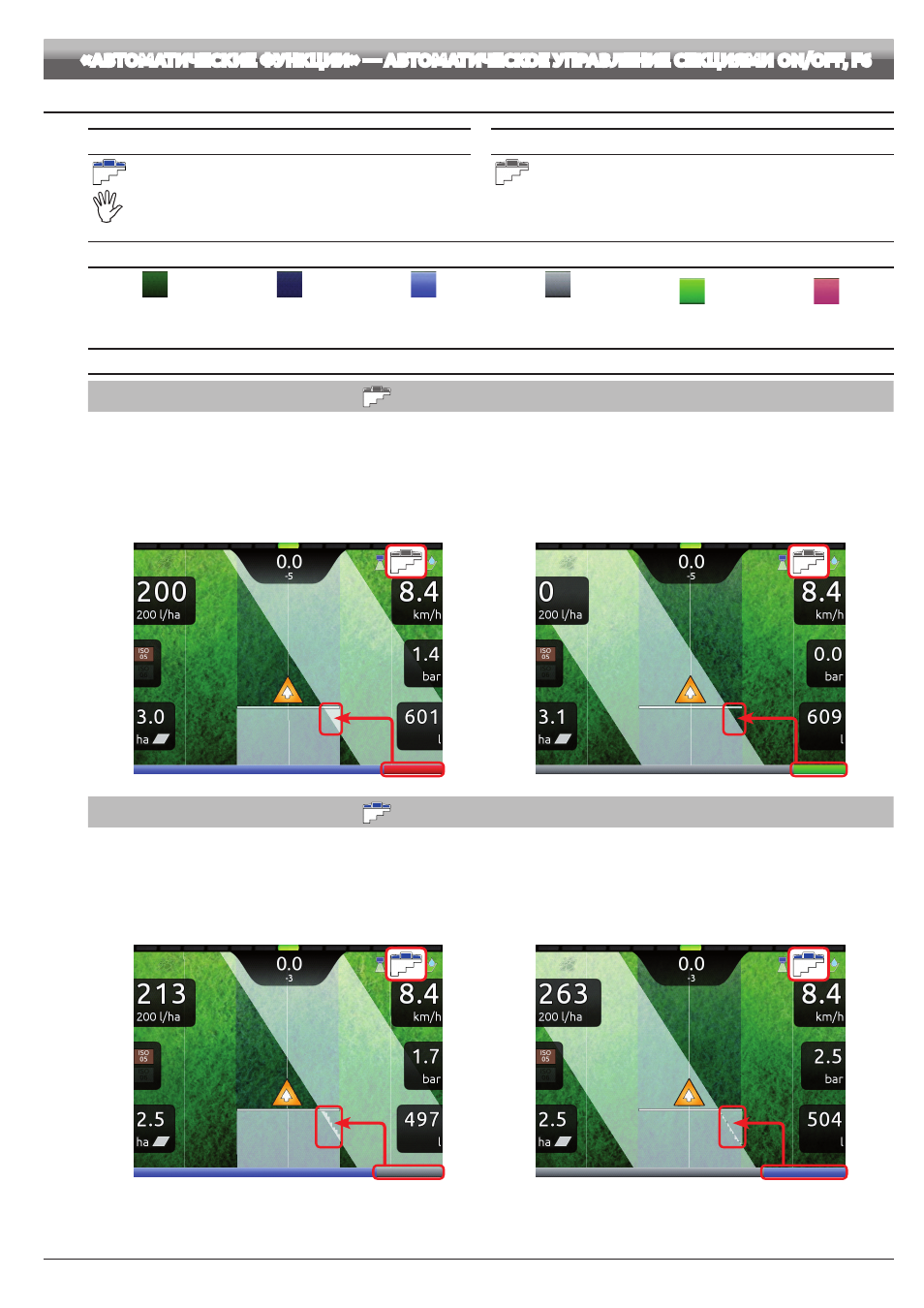

Страница 73: Штанги, Пар. 13.7
73
13.7
Управление секциями штанги
АВТОМАТИЧЕСКОЕ УПРАВЛЕНИЕ ON
АВТОМАТИЧЕСКОЕ УПРАВЛЕНИЕ OFF (РУЧ.)
Клапаны секции открываются или закрываются в
автоматическом режиме.
Необходимо вручную открыть или закрыть клапаны секции.
Чтобы изменить режим управления клапанами секции, используйте функцию
F6 АААААААААААААА АААААААААААА
РЕЖИМ ОБРАБОТКИ И СЕКЦИЙ ШТАНГИ
Главный механизм
управления
OFF
Секции
OFF
Главный механизм
управления
OFF
Секции
ON
Секция
ON
Секция
OFF
Обрабатываемая зона.
ОТКРОЙТЕ СЕКЦИЮ
Уже обработанная зона.
ЗАКРОЙТЕ СЕКЦИЮ
СИГНАЛИЗАЦИЯ ОТКРЫТИЯ ИЛИ ЗАКРЫТИЯ
РУЧНОЕ ЗАКРЫТИЕ ТОЧЕК ОПРЫСКИВАНИЯ
Как только величина наложения превысит значение, заданное в параметре
Предел наложения секций
(пар. 10.1.12), Bravo 400S предупредит о
том, что необходимо ЗАКРЫТЬ интересующие точки опрыскивания (Рис. 246). Закройте клапаны посредством соответствующих тумблеров: Bravo 400S
отобразит закрытие клапана.
По мере продвижения трактора сигнализация будет срабатывать для каждой секции.
Как только величина наложения вернется в допустимый предел, Bravo 400S предупредит о том, что необходимо ОТКРЫТЬ интересующие точки
опрыскивания (Рис. 247). Откройте клапаны посредством соответствующих тумблеров: Bravo 400S отобразит открытие клапана. По мере продвижения
трактора сигнализация будет срабатывать для каждой секции.
Предупреждение о закрытии
Предупреждение об открытии
Рис. 246
Рис. 247
АВТОМАТИЧЕСКОЕ УПРАВЛЕНИЕ ТОЧКАМИ ОПРЫСКИВАНИЯ
Как только величина наложения ТОЛЬКО ОДНОЙ или НЕСКОЛЬКИХ точек опрыскивания превысит значение, заданное в параметре
Предел
наложения секций
(пар. 10.1.12) , Bravo 400S отправит команду на ЗАКРЫТИЕ интересующих клапанов (Рис. 248). Не требуется задействовать
тумблеры.
Bravo 400S выполняет автоматическое закрытие, отображая на дисплее в реальном времени прекращение опрыскивания.
Как только величина наложения возвращается в допустимые пределы, Bravo 400S автоматически открывает интересующие клапаны, отображая в
реальном времени возобновление опрыскивания (Рис. 249).
Автоматическое закрытие секций
Автоматическое открытие секций
Рис. 248
Рис. 249
«АВТОМАТИЧЕСКИЕ ФУНКЦИИ» — АВТОМАТИЧЕСКОЕ УПРАВЛЕНИЕ СЕКЦИЯМИ ON/OFF, F6
