11
6
ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ
• Используйте только те кабели, которые были поставлены с компьютером ARAG.
• Будьте осторожны, чтобы не сломать, не растянуть, не разорвать или не порезать кабели.
• В случае повреждений в результате использования кабелей, отличающихся от указанных или не производства ARAG,
автоматически прекращает действовать всякая форма гарантии.
• ARAG не несет ответственность за повреждение оборудования и травмы людей и животных по причине
несоблюдения ранее данных указаний.
6.1
Общие меры предосторожности по правильному расположению кабелей
• Крепление кабелей:
- Закрепите кабели так, чтобы они не соприкасались с движущимися узлами;
- электропроводка должна быть проложена так, чтобы скручивание кабелей или движения трактора не оборвали и не повредили ее.
• Правильное расположение кабелей для предупреждения попадания на них воды:

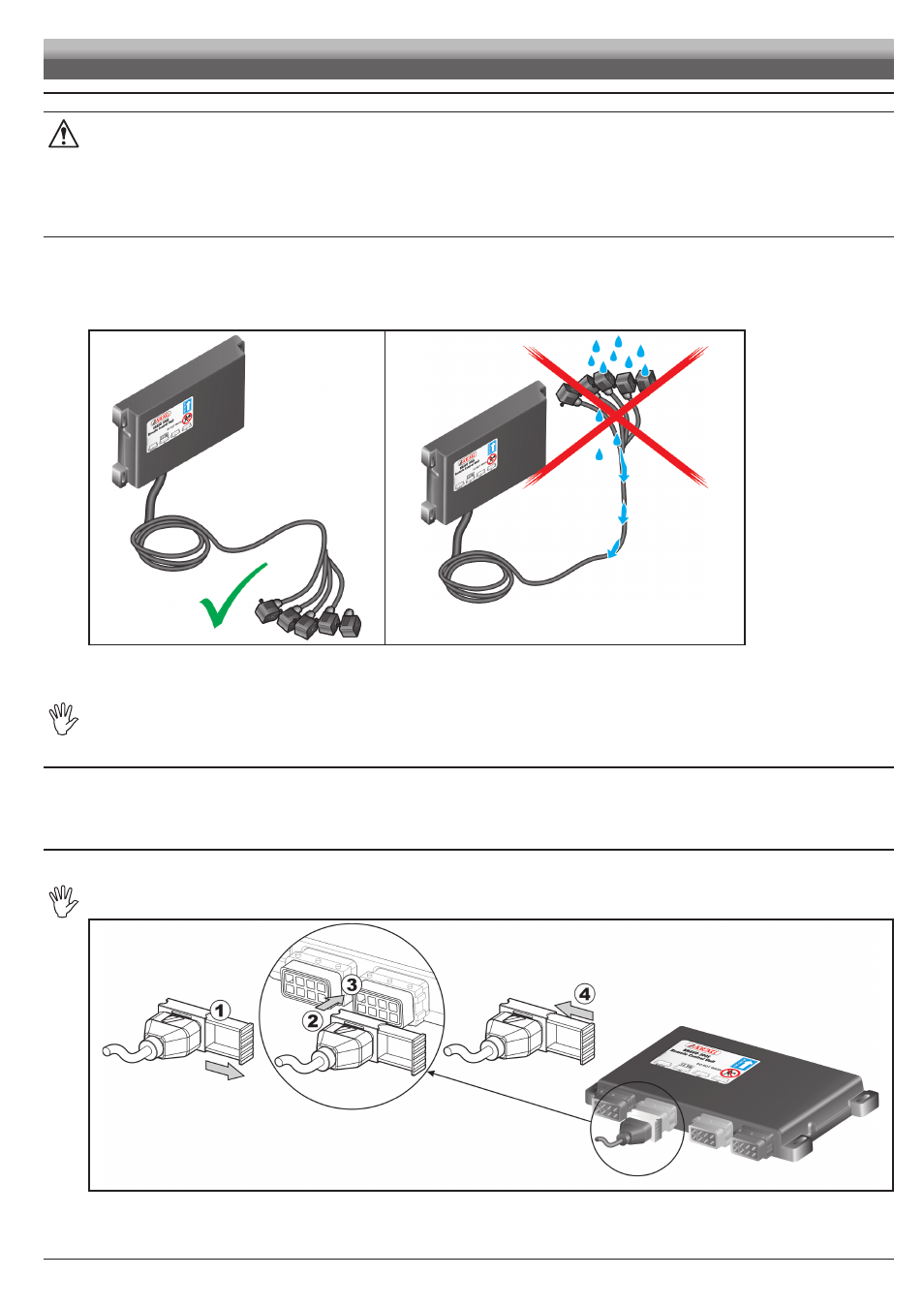

- ответвления кабелей должны быть ВСЕГДА обращены вниз (Рис. 10).
Рис. 10
Рис. 11
• Вставка кабелей в соединительные точки:
- При соединении разъемов не надавливайте на них сильно и не сгибайте: так можно повредить контакты и нарушить исправную работу
компьютера.
Используйте ИСКЛЮЧИТЕЛЬНО кабели и аксессуары из каталога, имеющие соответствующие технические
характеристики и подходящие к предусмотренной эксплуатации.
6.2
Соединение панели с тумблерами
Внутри упаковки вы найдете соединительный кабель панели с тумблерами и монитора (компонент 3, Рис. 1 и Рис. 2).
Соедините разъемы (точки соединения смотрите в пар. 5.2) и проверьте, чтобы они были правильно вставлены. После этого поверните
круглую гайку по часовой стрелке до упора.
6.3
Соединение блоков ДУ (блок ДУ Seletron и гидравлический блок ДУ)
Соедините кабели в соответствии указаниями, данными в пар. 5.2; каждый из кабелей должен быть соединен с соответствующей розеткой
на блоке ДУ.
Если это оказывается затруднительным, не прилагайте усилия, а еще раз проверьте указанное положение.
Рис. 12
• Откройте суппорт разъема (
1
• Вставьте разъем (
2
) в розетку (
3
) и нажмите на него:
будьте осторожны, так как электрические контакты могут погнуться.
• Закройте суппорт (
4
) до упора.
УСТАНОВКА
