Инструкция по эксплуатации Go-Devil Long Shaft Серия
Страница 21
Advertising
WWW.BADGER.RU
18

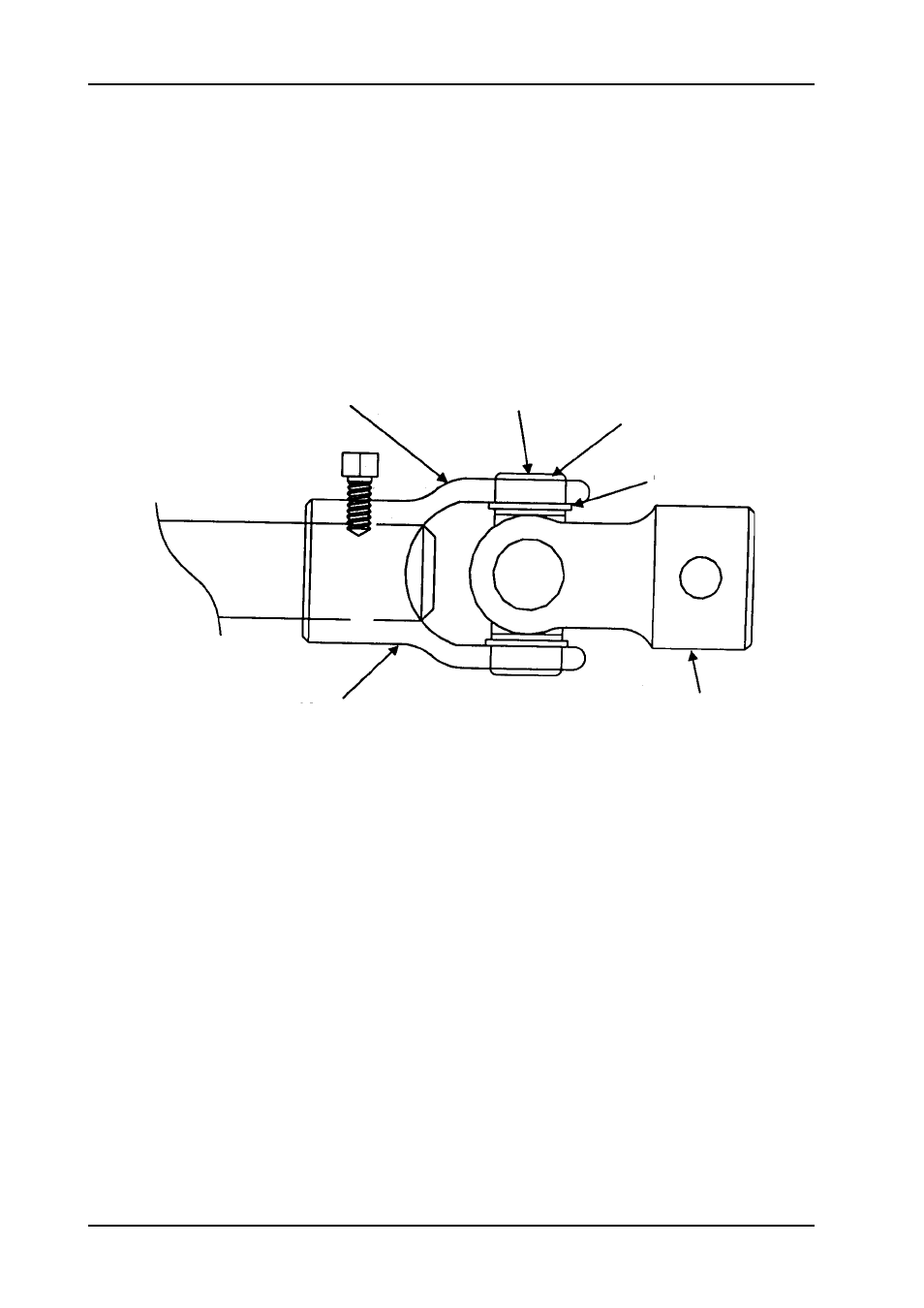

РАЗБОРКА U ОБРАЗНОГО СОЧЛЕНЕНИЯ
1. Ударить по точке «NOTE 1» молотком, чтобы ослабить шпильку.
2. Отверткой удалить шпильку.
3. Зафиксировав сочленение, стукнуть молотком по точке «NOTE 3», чтобы снять крышку.
.
4. Повторять процедуру для снятия всех крышек.
Т о ч к а
«NOTE 3»
Т о ч к а
«NOTE 1»
КРЫШКА
ШПИЛЬКА
УДЕРЖИВАТЬ ЭТО
СОЧЛЕНЕНИЕ ПРИ
СНЯТИИ ВЕРХНЕЙ
КРЫШКИ
СОЧЛЕНЕНИЕ
СБОРКА U ОБРАЗНОГО СОЧЛЕНЕНИЯ
1. Установить крестовину в первое сочленение и при помощи молотка надеть крышки.
2. Установить шпильки.
3. Удерживая сочленение, противоположное положению устанавливаемой крышки,
ударить молотком по точке «NOTE 3», чтобы закрепит шпильку.
4. Для установки всех крышек повторить описанную процедуру.
