14
ОБЕСПЕЧЕНИЕ СООСНОСТИ ВТУЛКИ
После установки втулки свободный диаметр уменьшится. Зазор следует теперь измерять
по поверхностям втулки. После завершения операции приводной вал должен вращаться
свободно, в проитвном случае втулка будет сильно негреваться. Для выравнивания зазора
новой втулки выполните ниже предписанные действия.
1. Используйте метчик 19,05 мм или сверло 19 мм, заправленное в дрель. Рассверлите
втулку, чтобы в нее вошел вал. Отверстие во втулке должна быть рассверлена на 0,02
0,03 мм больше диаметра вала.
2. В обе втулки завести новый или использованный приводной вал (без смазки). Вал
должен вращаться без трения и иметь зазор в несколько сотых. Если вал не вращается
свободно, следует перейти к шагу 3.
3. Проверьте сборку вала на прямолинейность. Если сборка вала искривлена, следует
выпрямить ее, уложив искривленную часть вала на деревянную ровную поверхность.
По искривленной части сборки вала нужно ударять деревянным бруском. После
выпрямления искривленной части сборки вала, она может принять форму буквы S.
Поскольку сборка вала будет выпрямлена, некоторая кривизна вала будет
несущественна.
4. Затем, если вал по прежнему не будет вращаться свободно, осмотрите вал как он
движется во втулке (подробности на рис. на стр.17). Если вал выглядит так, как на
левом рисунке, при помощи надфиля или другого инструмента следует выбрать
внутреннюю верхнюю часть втулки, чтобы придать ей цилиндричность. Если вал
выглядит так, как на правом рисунке, при помощи надфиля или другого инструмента
следует выбрать внутреннюю нижнюю часть втулки, чтобы придать ей цилиндрическую
форму. БУДЬТЕ ОСТОРОЖНЫ И НЕ РАСТОЧИТЕ ВТУЛКУ СЛИШКОМ СИЛЬНО!
5. Сквозь оба конца втулки установить новый или ранее использованный приводной вал
(без смазки). Вал должен вращаться без трения и иметь зазор в несколько сотых. Если
вал не вращается свободно, следует повторить шаг 4. Только в этот раз уже надфиль
(или иной подобный расширитель) следует прикладывать к левой и правой стенкам
втулки.

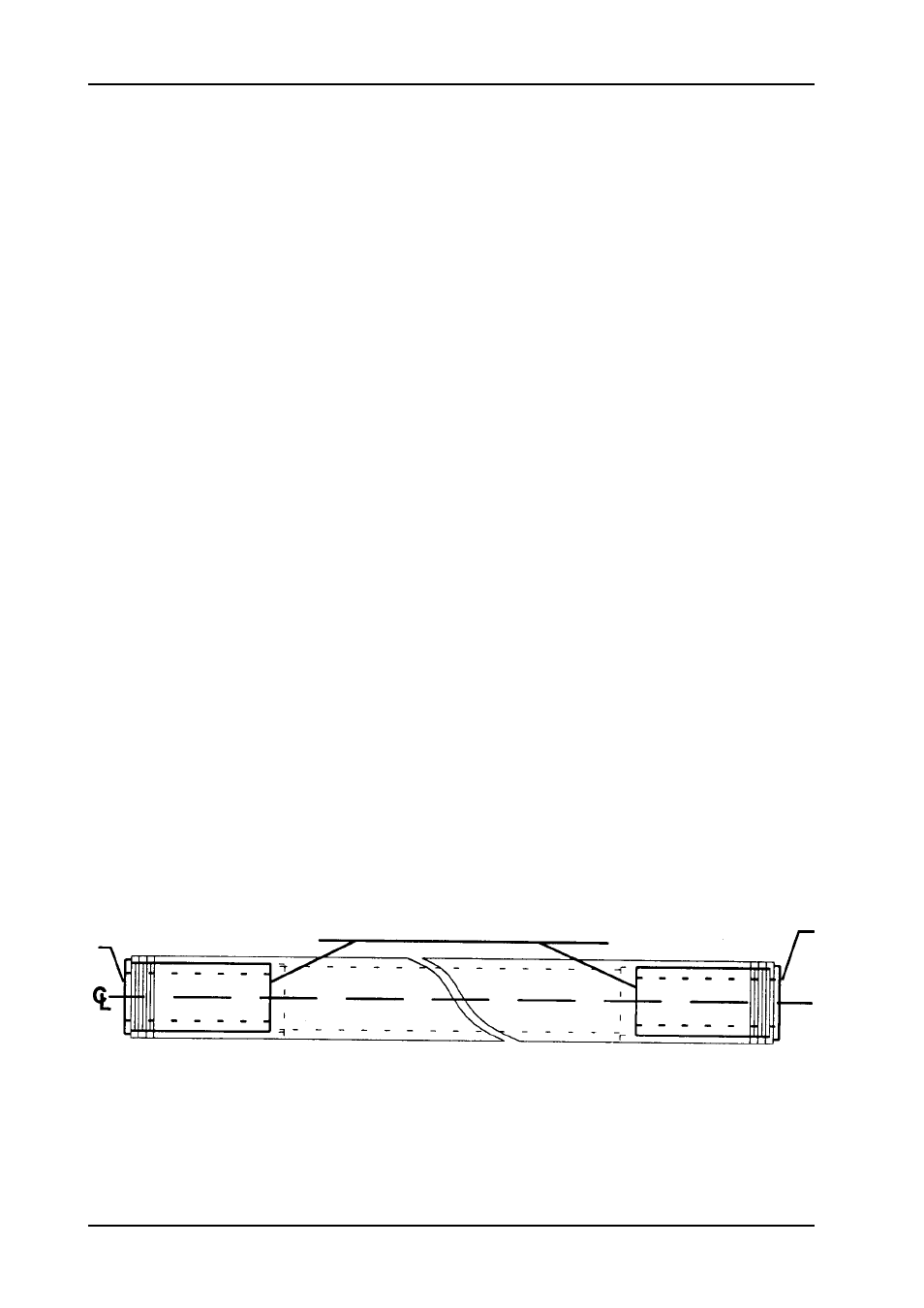

Втулка
Втулка
Зазор втулки должен быть выровнен относительно
продольной оси вала, даже если сборка вала не
совсем прямолинейна
СБОРКА ВАЛА МОТОРА «GO DEVIL» С ВТУЛКАМИ
