ЗАМЕНА НИЖНИХ УПЛОТНЕНИЙ
1. Прежде всего установите, не требует ли замены также и нижняя втулка (см. стр.7
«ИЗНОС НИЖНЕЙ ВТУЛКИ»).
2. Снять винт (см. стр.9 «СНЯТИЕ ВИНТА»).
3. Снять передние латунную шайбу BWF и зажимную гайку 1А1 (1А1SS). Вывинтить
нижнюю сборку уплотнений вала (правая резьба). Для удаления старых уплотнений
можно использовать отвертку.

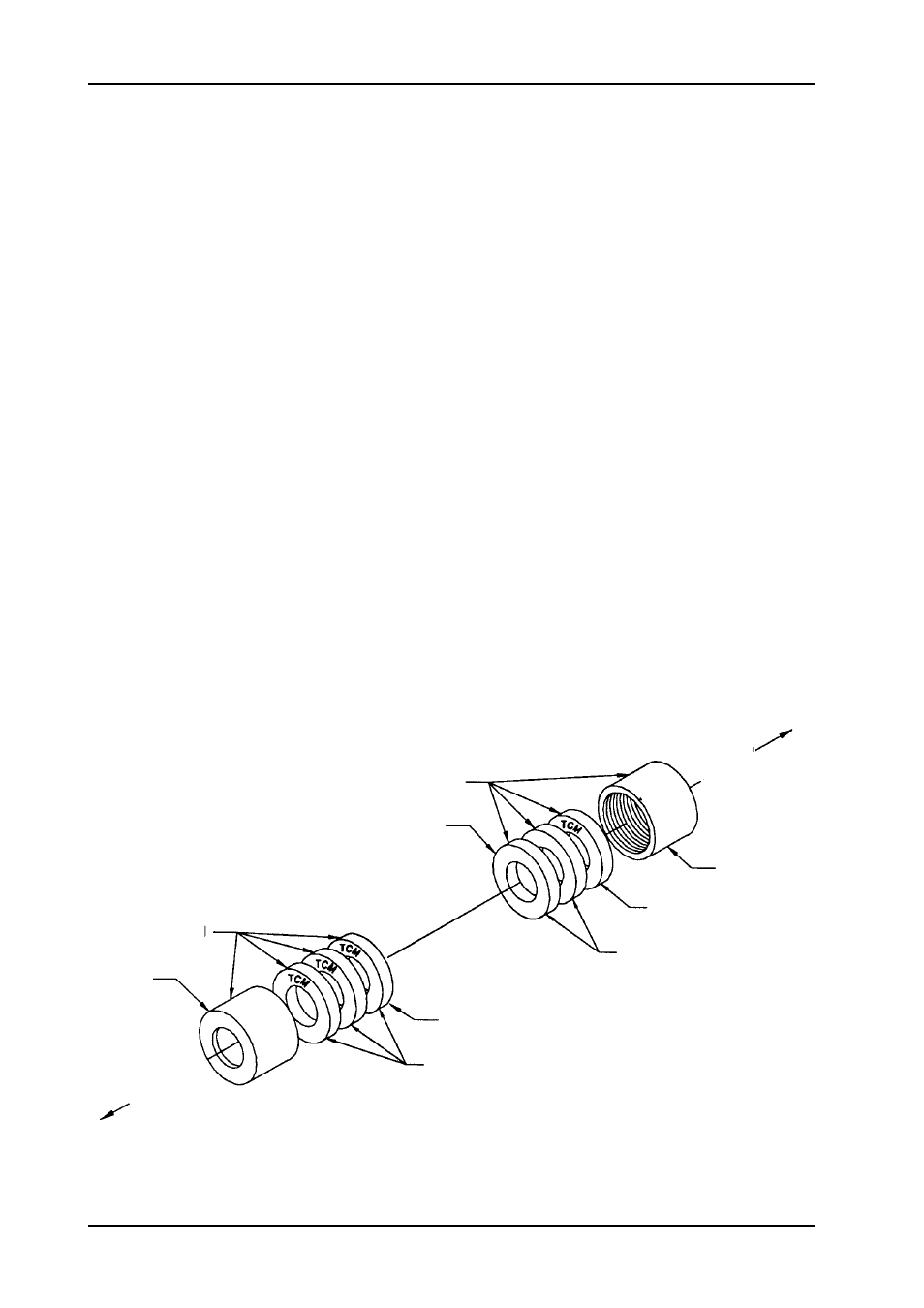

4. Очистить внутренность «стакана» уплотнений и установить новые уплотнения, как это
показано на рис. внизу. ПОСЛЕ УСТАНОВКИ УПОТНЕНИЙ В «СТАКАН», НАБЕЙТЕ
СМАЗКУ.
5. Установите «стакан» с уплотнениями, навинчивая его на резьбу. НЕ СЛЕДУЕТ ТОЛКАТЬ
«СТАКАН» ПРОТИВ РЕЗЬБЫ: ЭТО МОЖЕТ ПОВРЕДИТЬ УПЛТНЕНИЯ.
6. Вращая руками «стакан» уплотнений, навинтить его на резьбу, стараясь не повредить
резьбу. Затянуть «стакан» уплотнений потуже при помощи газового ключа. В то же
время не следует затягивать уплотнения так сильно, чтобы они выдавливались из
отверстия. ЕСЛИ «СТАКАН» УПЛОТНЕНИЙ ОТКРУТИТСЯ, ОНИ НАМОТАЮТСЯ НА
ПЕРЕДНЮЮ ЗАЖИМНУЮ ГАЙКУ И НЕ ДАДУТ ВРАЩАТЬСЯ ВАЛУ!
7. Теперь следует установить все гайки, шайбы и винт. (см. стр.9 «УСТАНОВКА ВИНТА»).
Надписи на этих уплотнениях
повернуты к мотору
Надписи на этих уплотнениях
повернуты к мотору
Надписи на этих уплотнениях
повернуты к мотору
Стакан уплотнений
3AU
4A
3AL
4L
С т а к а н
уплотнений
ВИНТ
МОТОР
