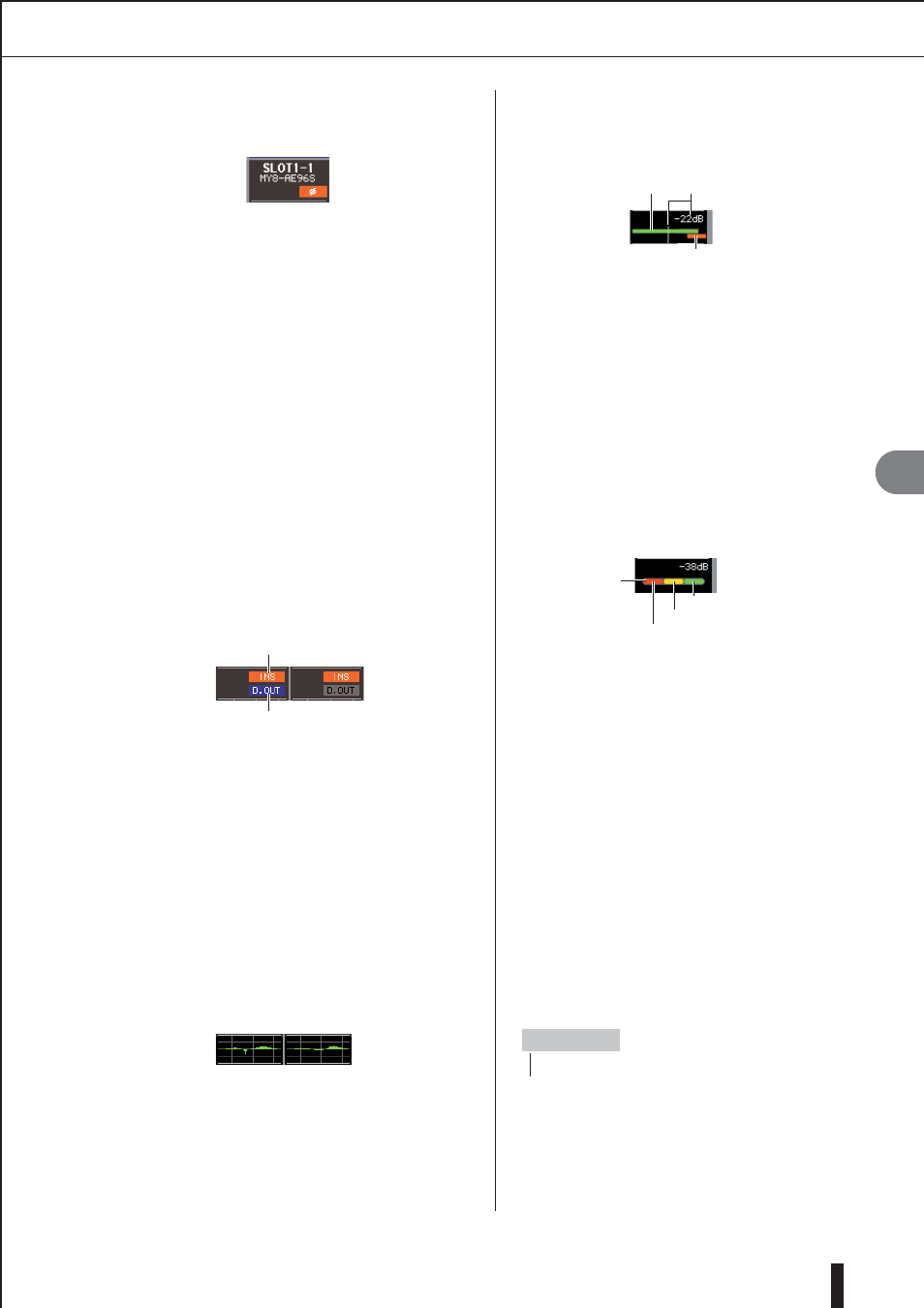

91 M7CL Руководство Пользователя
8
2
1
1 3
2
4
Red
Yellow
Green
Операции в с
екции C
e
ntralog
ic
Операции в секции Centralogic
Если канал подключен к входному порту, на кото-
ром нет предварительного усилителя, или к вирту-
альному рэку (встроенный эффект или графичес-
кий эквалайзер), то в этом случае показываются
имя порта, номер и фаза.
Для включения / выключения фантомного питания,
переключения фазы между нормальной и реверс-
ной или изменения подключения входного порта
к каждому каналу, нажмите на поле HA/PHASE
(если высвечивается ручка GAIN, нажмите на
нее два раза) для перехода к всплывающему окну
HA/PATCH. (Подробности о всплывающем окне
смотрите на стр. 55).
Изменение цифровой коммутации выхода
(только выходные каналы)
На экране OVERVIEW вы можете изменить вы-
ходной порт, подключенный к выходному каналу.
Для этого нажмите на экране OVERVIEW на поле
OUTPUT PORT для перехода к всплывающему окну
PATCH/NAME. (Подробности о всплывающем окне
смотрите на стр. 53).
Настройки Разрыва (кроме каналов ST IN/мо-
нитора) или Прямого выхода (только каналы
INPUT).
На экране OVERVIEW для выполнения настроек
Разрыва и Прямого выхода можно использовать
поле INSERT/DIRECT OUT. Это поле включает сле-
дующие элементы
 INS
Показывает статус включения /выключения
разрыва.
 D.OUT (только каналы INPUT)
Показывает статус включения /выключения
прямого выхода
Для выполнения дополнительных настроек
Разрыва или Прямого выхода, нажмите на поле
INSERT/DIRECT OUT для перехода к всплыва-
ющему окну INSERT/DIRECT OUT (8ch) (Под-
робности о всплывающем окне смотрите на стр.
100).
Настройки АТТ/HPF/EQ (Аттенюатор/ВЧ
фильтр / эквалайзер)
На экране OVERNIEW, для настройки АТТ (ат-
тенюатор), HPF (Высокочастотный фильтр) и EQ
(Эквалайзер) каждого канала, можно использовать
графическое поле EQ.
При нажатии на графическое поле EQ появляется
всплывающее окно ATT/HPF/EQ (1ch). В этом окне
вы можете использовать экранные кнопки и мно-
гофункциональные кодеры для регулировки всех
параметров ATT/HPF/EQ. (Подробности о всплыва-
ющем окне смотрите на стр. 105).
Зеленый
Желтый
Красный
Настройки Dynamics 1/2
На экране OVERVIEW можно использовать поля
DYNAMICS1/DYNAMICS2 для настройки динами-
ческих процессоров ½ для каждого канала. Эти поля
включают следующие элементы
 Измеритель входного уровня
Эта зеленая гистограмма показывает уровень сиг-
нала после его прохождения через динамическую
обработку.
 Измеритель GR
Эта оранжевая гистограмма показывает величину
уменьшения усиления, получаемую после про-
хождения процессора динамической обработки.
 Порог
Эта вертикальная линия показывает текущее зна-
чение порогового уровня и его приблизительную
позицию на измерителе GR.
Зоны (2) – (3) могут быть изменены только при
выборе GATE в качестве динамической обработки
сигнала.
 Измеритель GR
Этот индикатор показывает рабочий статус гейта.
Следующие сегменты загораются в соответствии с
наличием или отсутствием сигнала, проходящего
через гейт и в соответствии со статусом гейта (от-
крыт/закрыт).
Красный… Загорается при прохождени
сигнала через Dynamics ½
(величина уменьшения уси-
ления = 30 дБ или больше).
Желтый – загорается при прохождении
сигнала через Dynamics ½
и небольшом приоткрытии
гейта (величина уменьшения
усиления = менее 30 дБ)
Зеленый – загорается при прохождении
сигнала через Dynamics 1/2
и открытом гейте (величина
уменьшения усиления = 0 дБ)
ПРИМЕЧАНИЕ
Поле DYNAMICS 2 экрана OVERVIEW доступно только при
выборе входного канала.
Для управления процессорами динамической
обработки с экрана OVERVIEW, нажмите на поле
DYNAMICS ½ чтобы открыть всплывающее окно
DYNAMICS1/DYNAMICS2 (1ch). (информацию о
всплывающем окне смотрите на стр. 108).
