69
M7CL Руководство Пользователя
6
MIX 1-16
MATRIX CUE
MIX
ST
To RACKIN PATCH
INSERT POINT
4 BAND
EQ
METER
LEVEL
LEVEL
LEVEL
METER
METER
Keyin
INSERT
LEVEL
METER
METER
PRE EQ
PRE EQ
INSERT OUT
INSERT
CUE ON
ST L
PAN
ST R
MONO (C)
MATRIX1,3...7
MATRIX2,4...8
PRE EQ POST EQ
PRE FADER
INSERT OUT
(PRE FADER) PFL / (POST ON) AFL
PRE FADER / POST ON
PRE FADER / POST ON
EQ OUT
GR METER
DYNA OUT
COMP
COMPAND
EXPAND
PRE FADER
To OUTPUT PATCH
L R (C)
L R
INSERT OUT 1-16
INSERT IN 1-16
MIX OUT1-16
1 2
1516
1 2
7 8
M
O
N
O
PRE FADER INSERT OUT
PRE EQ INSERT OUT
MIX
MIX
ON
VARI
STEREO
POST ON
POST ON
PRE FADER
To MATRIX
PAN MODE TO ST
TO LCR
LCR
CSR
VARI
To MATRIX
Self PRE EQ / Self POST EQ / MIX13-16 OUT/
MIX(1-8,9-16)POST EQ
ATT
(13-16)To KEYIN
To RACKIN PATCH
To OUTPUT PATCH
To MONITOR SELECT
ON
ON
ON
TO MONO
PAN
LR MONO
POST ON
···
···
Операции с вых
о
дным к
аналом
Глава 6
Операции с выходным каналом
В данной главе дается описание операций для выходных каналов (каналы MIX,
MATRIX, STEREO, MONO).

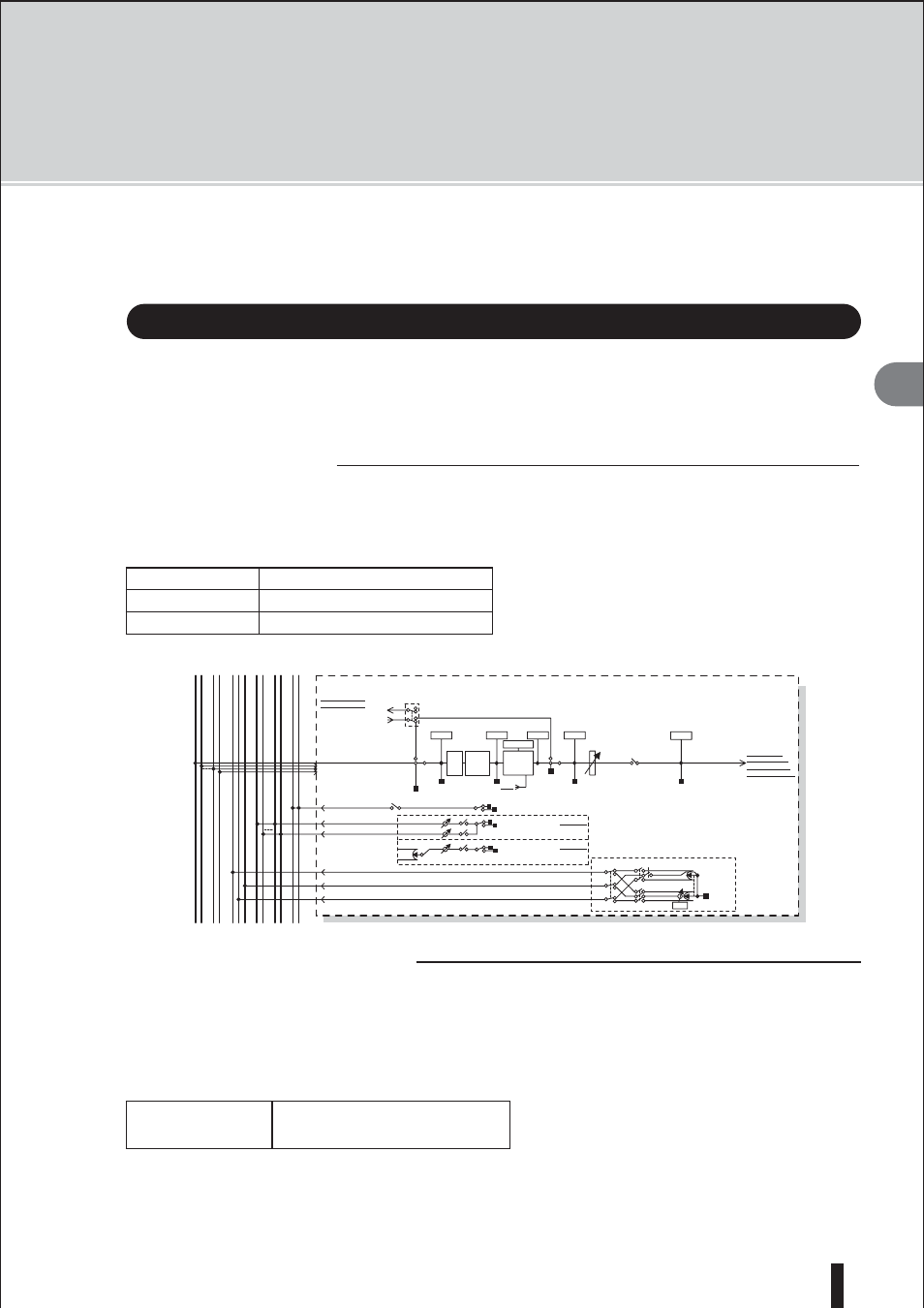

Прохождение сигнала для выходных каналов.
Секция выходного канала принимает сигналы, посылаемыми с входных каналов на различные
шины. В этой секции выполняется их обработка с использованием эквалайзеров, а также дина-
мическая обработка. Далее сигналы посылаются на порты выхода или другие шины. В устройстве
предусмотрены следующие типы выходного канала.
Каналы MIX 1-16
Эти каналы обрабатывают сигналы, посылаемые с входных каналов на шины MIX и выводят их на соответс-
твующий порт выхода, шину MATRIX, STEREO или MONO (C ). При установке M7СL в состояние по умолча-
нию, назначены следующие выходные порты.
Каналы MIX 1-12
разъемы OMNI OUT 1-12
Каналы MIX 1-8
Слот 1 выходные каналы 1-8, 9-16
Каналы MIX 9-16
Слот 2 выходные каналы 1-8, 9-16
Канал STEREO/MONO (C )
Каждый из этих каналов, обрабатывает сигнал, посылаемый с входных каналов на шину STEREO или MONO
(C) и затем посылает его на соответствующий порт выхода или шину MATRIX. Если входные каналы уста-
новлены в режим LCR, то в этом случае возможно совместное использование каналов STEREO (L/R) и канала
MONO (C ) в виде группы из трех выходных каналов. При установке M7СL в состояние по умолчанию, назна-
чены следующие выходные порты.
Канал STEREO (L/R)
разъемы OMNI OUT 15/1 6, разъем
2TR OUT DIGITAL (L/R)
