159 M7CL Руководство Пользователя
16
2
1
Графи
ческий эква
лайзер и эффек
ты
Замечание
Замечание
Замечание
Замечание
О виртуальном рэке
 MODULE SELECT
Используйте эти кнопки для выбора GEO или
эффекта, монтируемых в рэк. Каждая кнопка
имеет следующие ограничения.
Кнопка BLANK
Удаляет GEO или эффект, установленные в
текущий момент в рэк. Рэк будет пустым.
Кнопка 31 полосного GEO
Устанавливает в рэк 31 полосный GEO
• Кнопка Flex15GEQ
Устанавливает в рэк Flex15GEQ
• Кнопка EFFECT
Устанавливает в рэк эффект Тем не менее, эф-
фекты не могут быть установлены в рэка 1 – 4.
При изменении элемента, смонтированного в рэке цифро-
вые подключения входа / выхода отменяеются.
 Кнопка CANCEL (ОТМЕНА)
Отмена изменений, сделанных во всплывающем
окне RACK MOUNTER и закрытие окна.
 Кнопка OK
Применяет изменения, сделанные во всплываю-
щем окне RACK MOUNTER и закрывает окно.
ПРИМЕЧАНИЕ
Помните о том, что если вы удалили смонтированные
в рэке GEO или эффект и закрыли окно, все настройки
параметров для этого GEO или эффекта будут поте-
ряны. Если вы еще не закрыли окно, вы можете вернуть
настройки параметра, смонтировав такой же GEO
или эффект еще раз.
Вы можете также вывести всплывающее окно RACK
MOUNTER, нажав на свободный рэк в поле GEO / EFFECT.
4.
Для выбора нужного элемента для монтажа,
используйте кнопки MODULE SELECT и на-
жмите на кнопку ОК.
5
Для выбора входного источника для рэка,
нажмите на кнопку INPUT для этого рэка.
Появится всплывающее окно OUTPUT CH
SELECT в котором вы можете выбрать источник
входного сигнала для рэка. При необходимос-
ти переключите закладки и выберите нужный
источник входного сигнала.
При выборе входного источника во всплываю-
щем окне OUTPUT CH SELECT, появится диало-
говое окно с запросом на подтверждение выпол-
нения операции. Для подтверждения операции
нажмите на клавишу [ОК].
Вы можете сделать настройки таким образом, чтобы
диалоговое окно с запросом на подтверждение операции
сохранения не появлялось (стр. 198).
Обычно, для каждого рэка может быть определено два ка-
нала входа. Однако, при выборе 31-полосного GEO, может
быть использован только один канал.

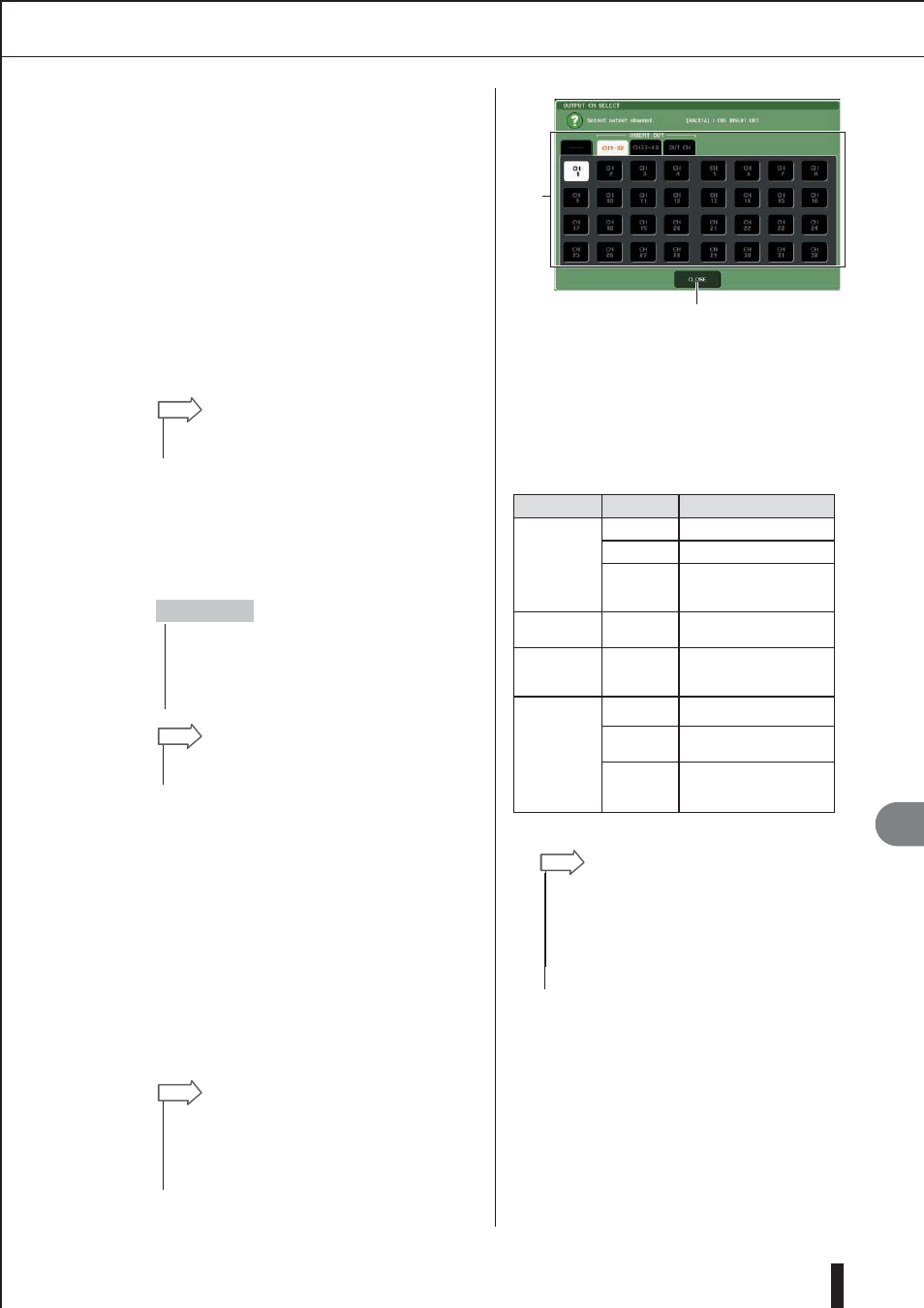

 Кнопка выбора канала
Используйте эти кнопки для выбора источника
входного сигнала: Используйте четыре закладки для
переключения между группами входных источни-
ков, показаны в окне.
 Кнопка CLOSE
Закрывает всплывающее окно
В этом всплывающем окне могут быть выбраны
следующие источники.
Имя закладки Имя кнопки Источник входа
OUTCH(*1)
MIX 1-16 MIX каналы 1-16 выходы
MATRIX 1-8 MATRIX канал 1-8 выход
STEREO L,
STEREO R,
MONO (C)
Выходы канала STEREO
(L/R) и канала MONO (C)
CH1-32 (INSERT
OUT)
CH1-32
Выходы разрыва канала
INPUT 1-32
CH 33-48
(INSERT OUT)
{M7CL-48 only)
CH 33-48
Выходы разрыва канала
INPUT 33-48
DUTCH (INSERT
OUT)
MIX 1-16
MIX канал 1-16 выход
разрыва
MATRIX 1-8
MATRIX канал 1-8 выход
разрыва
STEREO L,
STEREO R,
MONO (C)
Выходы разрыва STEREO
(L/R) и канала MONO (C)
*1 Не может быть выбран для 31 полосного GEO или
Flex15GEQ
При выборе в качестве источника входа для 31 полосного
GEO или Flex15GEQ Выхода разрыва (Insert Out), вход раз-
рыва (Insert Out) этого же канала будет автоматически
выбран в качестве назначения выхода для этого рэка. При
отмене insert – out, будет также автоматически отме-
нен и insert in Для получения дополнительной информации
от Insert Out / In, смотрите раздел «Вставка внешнего
устройства в канал» (стр.100 )
6.
Для выбора выходного источника для рэка,
нажмите на кнопку OUTPUT для этого рэка.
Появится всплывающее окно OUTPUT CH
SELECT в котором вы можете выбрать назна-
чение выходного сигнала для рэка. При необ-
ходимости переключите закладки и выберите
нужное назначение выходного сигнала. При
выборе назначения выхода во всплывающем
окне INPUT CH SELECT, появится диалоговое
окно с запросом на подтверждение выполне-
ния операции. Для подтверждения изменения,
нажмите на кнопку ОК.
