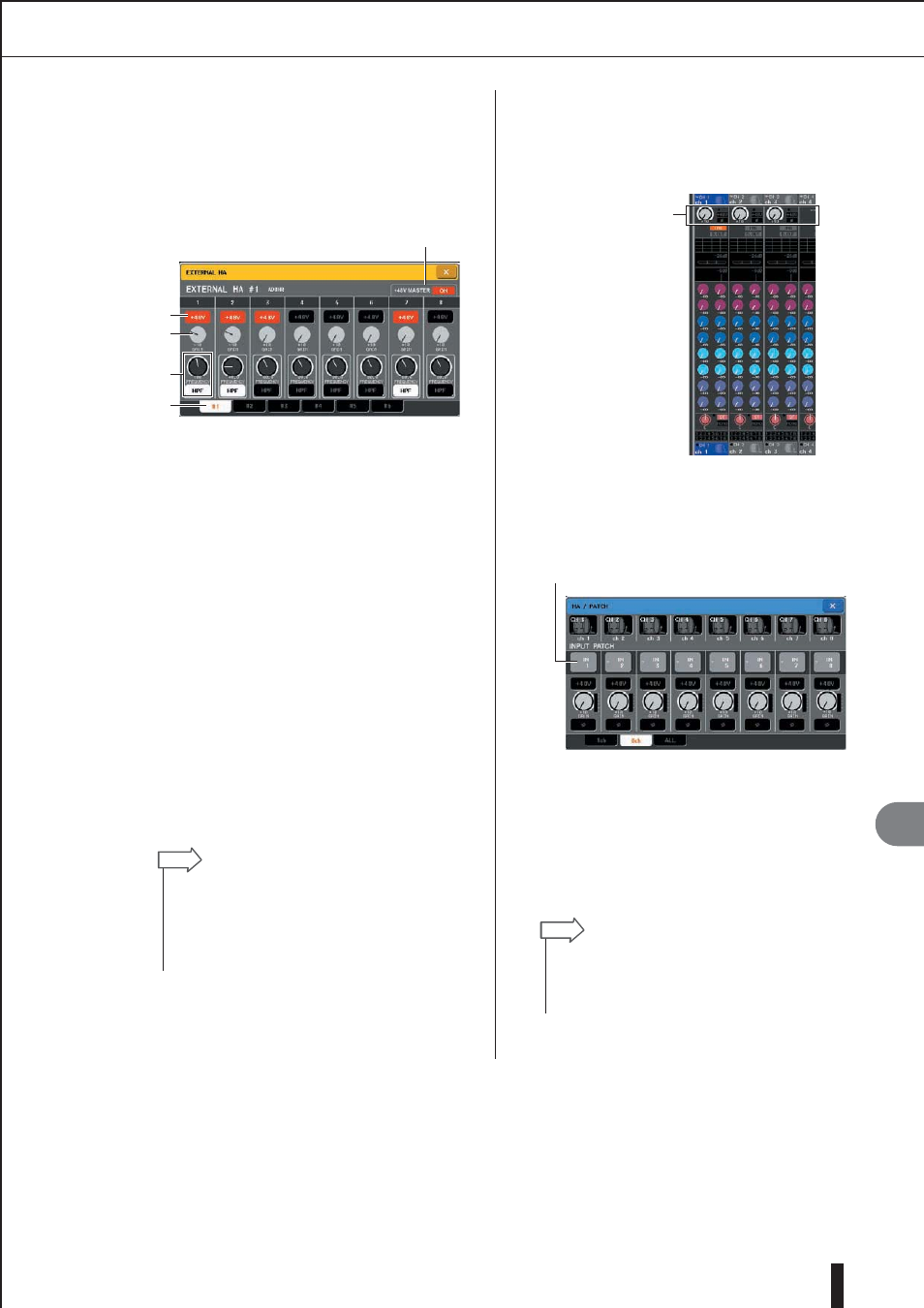

179 M7CL Руководство Пользователя
16
2
3
4
5
1
Графи
ческий эква
лайзер и эффек
ты
Использование внешнего предварительного усилителя
Замечание
Замечание
6.
Для удаленного управления внешним ПУ,
нажмите на рэк с нужным установленным ПУ.
Появится всплывающее окно EXTERNAL HA.
Здесь вы можете выполнить удаленное управле-
ние внешним ПУ с помощью ручек и кнопок на
дисплее M7CL или кодеров верхней панели.
 Мастер +48V
При подключении внешнего ПУ к разъему
REMOTE, здесь будет отображен статус включе-
ния / выключения мастер фантомного питания.
(включение/выключение фантомного питания
выполняется на самом внешнем ПУ).
 Кнопки +48V
Переключатели включения / выключения фан-
томного питания для каждого канала.
 Ручки GAIN
Показывают усиление внешнего ПУ. Для регу-
лировки значения, нажмите на ручку и затем
используйте многофункциональные кодеры 1
– 8. Измеритель уровня, расположенный справа
от ручки покажет входной уровень сигнала
соответствующего порта.
 Включение / выключение HPF ( высоко-
частотный фильтр) внешнего ПУ и настрой-
ка частоты среза.
При нажатии на ручку, HPF вы сможете выпол-
нить регулировку с помощью соответствующего
многофункционального кодера.
 Закладки выбора рэка
Эти закладки переключают рэк, отображаемый
во всплывающем окне EXTERNAL HA.
При новом подключении AD8HR, эти настройки будут
состоянием AD8HR.
Эти ручки и кнопки, отображаются во всплывающем
окне EXTERNAL HA даже в том случае, если AD8HR не
подключен, что позволяет создать и сохранить сцену
при отключенном AD8HR.
Поле HA/PHASE
Всплывающая кнопка входного порта
7.
Для удаленного управления внешним
ПУ с входного канала M7CL, используйте на-
вигационные клавиши для перехода к экрану
OVERVIEW, включающему канал, предваритель-
ный усилитель которого вы хотите регулировать.
8.
Нажмите на поле HA/PHASE канала,
внешний ПУ которого вы хотите регулиро-
вать. Появится всплывающее окно HA/
PATCH.
9.
Нажмите на всплывающую кнопку входного
порта и выберите входной порт, назначен-
ный на внешний ПУ.
С этими настройками, внешний ПУ может быть
использован точно также, как собственный
предварительный усилитель M7CL Дополни-
тельная информация о всплывающем окне
HA/PATCH находится в разделе «Настройки НА
(предварительного усилителя» (стр. 55).
Настройки внешнего ПУ сохраняются в виде части
сцены. Тем не менее, настройки мастер фантомного
питания являются исключением.
При регулировке яркости ЖК экрана M7CL, будет также
изменяться и яркость ЖК экранов внешнего ПУ.
