88 M7CL Руководство Пользователя
J
L
1
K
2
4
5
6
7
8
3
4

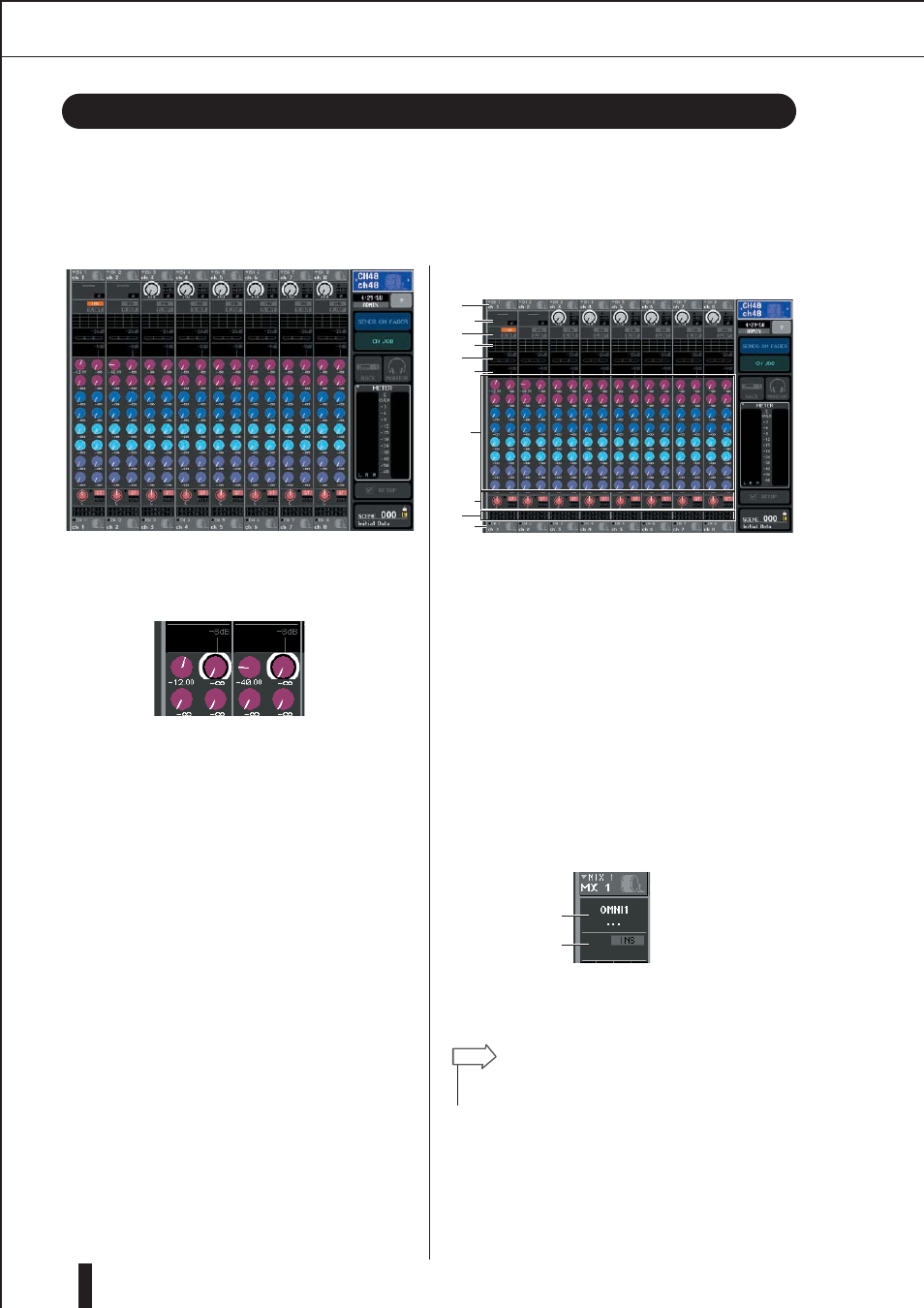

Об экране OVERVIEW.
Об экране OVERVIEW
Экран OVERVIEW одновременно отображает основные параметры для восьми каналов, назначен-
ных на секцию Centralogic.
При использовании навигационных клавиш для выбора восьми каналов, назначаемых на секцию
Centralogic, на сенсорном экране будет высвечиваться экран OVERVIEW для этих каналов. (Клави-
ша [DCA] является исключением.)
При нажатии на одну из этих ручек на экране
OVERVIEW, одинаковые типы ручек для каждого
канала будут заключены в рамку.
Эта рамка обозначает, что могут быть отредактиро-
ваны параметры, соответствующие этим ручкам. В
этом состоянии, вы можете использовать многофун-
кциональные кодеры 1 – 8 для редактирования зна-
чений параметров соответствующих каналов. Для
DCA группы нет экрана OVERVIEW. Это означает,
что при нажатии на клавишу [DCA] для назначения
DCA групп на секцию Centralogic, экран OVERVIEW
будет по-прежнему показывать восемь каналов, вы-
свеченных ранее. В этом случае, фейдеры и клавиши
[ON] секции Centralogic будут управлять работой
DCA группы, а многофункциональные кодеры и
клавиши [SEl] / [CUE] будут управлять восемью
каналами, показанными на экране OVERVIEW.
Замечание
При подключении двух или более выходных портов, после
имени одного из выходных портов высвечивается символ «+».
На экране OVERVIEW находятся следующие эле-
менты
 Номер канала / поле имени канала
Показывает номер, имя и пиктограмму восьми каналов,
выбранных для управления на экране OVERVIEW.
 Поле HA/PHASE (только входные каналы)
Для входных каналов, имеющих входной разъем на
задней панели или подключенный к ним внешний
микрофонный предусилитель (например Yamaha
AD8HR), здесь также отображаются и его настрой-
ки (настройки усиления, включение /выключение
фантомного питания, настройка фазы).
Для входных каналов с подключенным к ним
другим входным портом или выходным блоком
(блок встроенных эффектов или графический
эквалайзер), будет отображаться информация по
входному источнику (номер и имя порта/блока, имя
карты и имя модуля эффекта, настройка фазы).
При выборе выходного канала, зона (2) будет
изменена следующим образом.
 Поле OUTPUT PORT (только выходные кана-
лы)
Показывает имя и номер выходного порта,
подключенного к каждому каналу.
 Поле INSERT/DIRECT OUT
• При выборе входного канала
Отображает статус включения /
выключения разрыва или прямого выхода
каждого канала.
• При выборе выходного канала.
Отображение статуса включения /
выключения вставки каждого канала.
