Работа с 31 полосным geo – Инструкция по эксплуатации Yamaha m7cl
Страница 163
163
M7CL Руководство Пользователя
16
2
1
5 6
7
9
8
1
3
4
2
Графи
ческий эква
лайзер и эффек
ты
Работа с графическим эквалайзером
Замечание
6.
В зоне доступа к функции, нажмите на
кнопку RACK, чтобы открыть окно VIRTUAL
RACK и выберите поле GEO / EFFECT с помо-
щью закладок GEO/EFFECT.
7.
Нажмите на рэк GEO, который вы хотите
вставить в канал; появится всплывающее
окно GEO/ EFFECT.
8.
Для включения GEO, нажмите на кнопку
GEO ON/OFF
После включения GEO, настройте полосы GEO.
Дополнительная информация о работе GEO
находится в разделе «Работа с 31 полосным гра-
фическим» и «Работа с FlexlSGEQ» (стр. 165).
Рэк в поле GEO/ EFFECT показывает уровни входных /
выходных сигналов GEO
9.
Включите разрыв для коммутируемого
канала.
Для получения дополнительной информации
смотрите раздел «Вставка внешнего устройства
в канал» (стр. 100).
Работа с 31 полосным GEO.
Для управления 31 полосным GEO вы будете
использовать фейдеры секции Centralogic 1 – 8 и
клавиши [ON].
1.
В соответствии с описанием в разделе
«Работа с виртуальным рэком» (стр. 158), шаги
1 – 3, смонтируйте 31 полосный GEO в рэк.

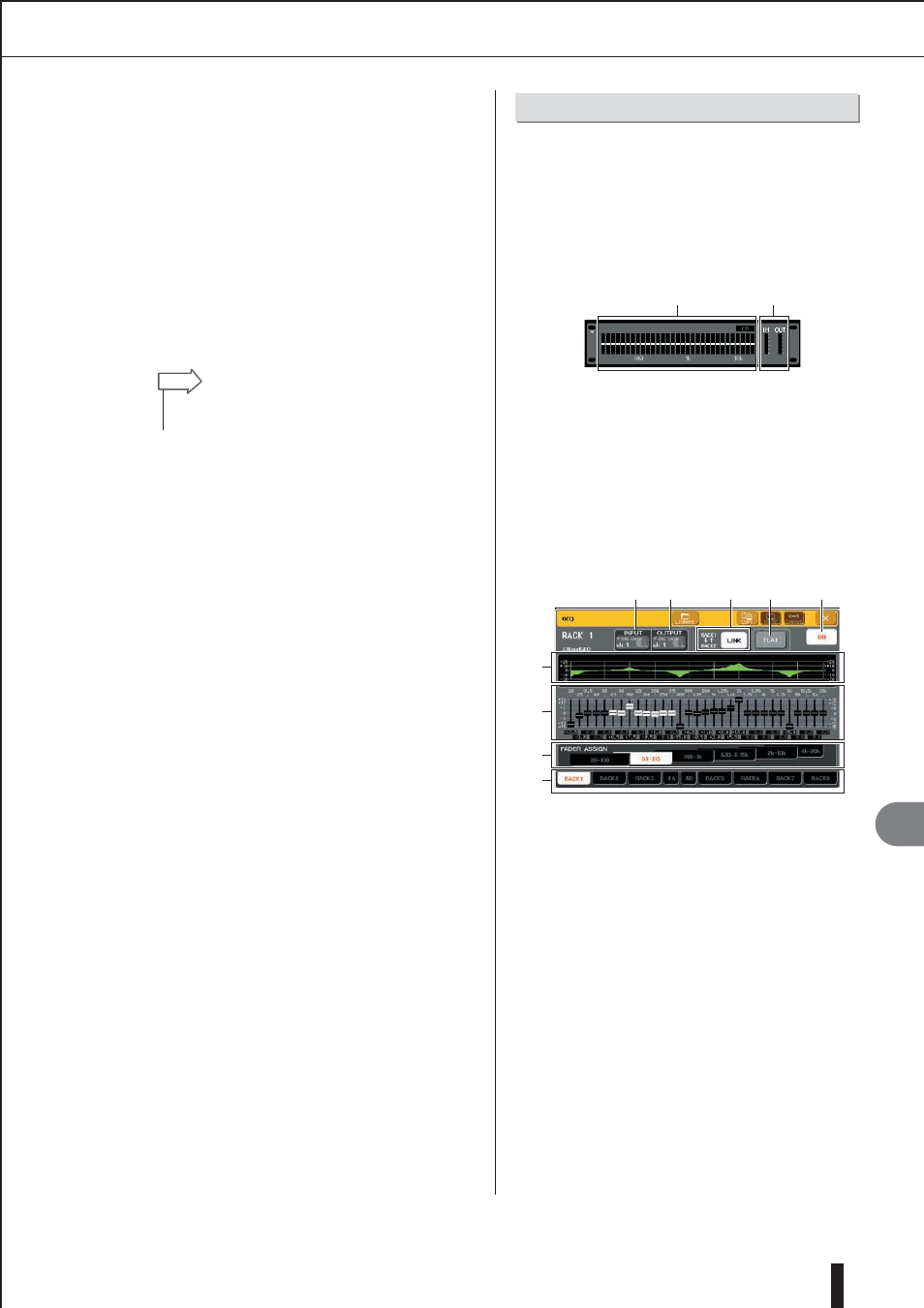

Рэк, в котором установлен 31 полосный GEO
будет показывать приблизительные настройки
и уровни входов / выходов.
Зона графического дисплея рэка
Индикаторы входа /выхода
Показывает уровень сигналов перед и после 31
полосного GEO
2.
В поле GEO / EFFECT, нажмите на рэк, в
который вы хотите установить 31 полосный GEO
Появится всплывающее окно Geo/ EFFECT. Во
всплывающем окне GEO/EFFECT вы можете
использовать закладки для переключения меж-
ду восемью рэками.
Характеристика EQ
Показывает приблизительную характеристику
текущих настроек 31 полосного GEO
Фейдеры
Эти фейдеры показывают величину подъема
/ среза для каждой полосы 31 полосного GEO.
Действительные значения показываются в виде
цифр ниже.
Поле FADER ASSIGN
В этом поле выбирается группа каналов полос
управляемая фейдерами секции Centralogic.
Закладки выбора рэка
Эти закладки используются для переключе-
ния между рэками 1 – 8. Для рэка, в котором
установлен FlexlSGEQ, закладки будут допол-
нительно разделены на хА и хВ (где х - номер
рэка).
Кнопка INPUT
Эта кнопка выводит всплывающее окно
OUTPUT CH SELECT, в котором вы может вы-
брать источник входного сигнала для рэка.
