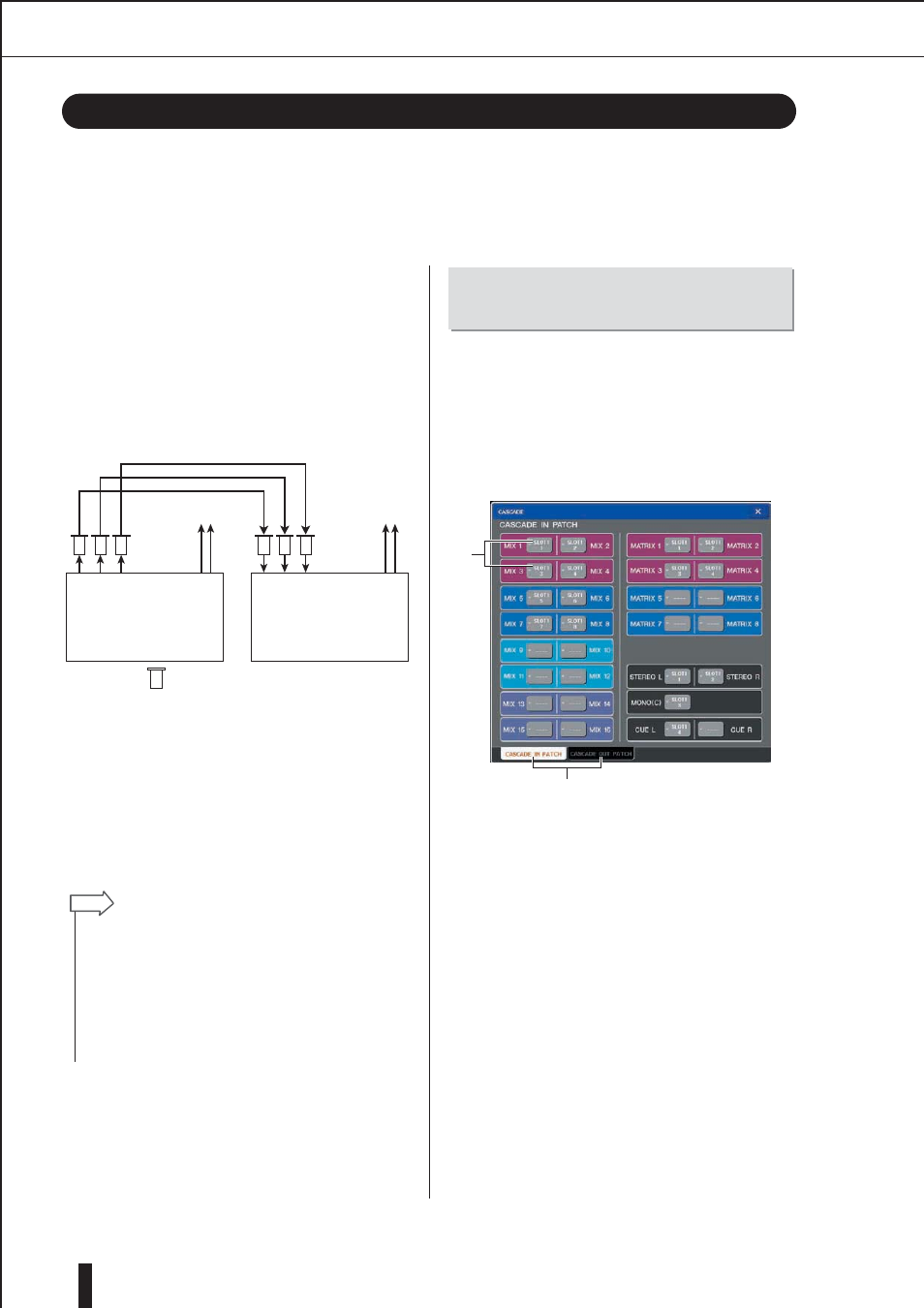

210 M7CL Руководство Пользователя
M7CL B M7CL A
: Digital I/O card
Cascade slave Cascade master
DIGITAL
OUT DIGITAL
IN
Audio signals
of unit A
Audio signals
of A + B
1
2
Использование каскадных (последовательных) подключений
Использование каскадных (последовательных) подключений
Аудио сигналы
устройства А
Аудио сигналы
А + В
M7CL A ведомый M7CL B Мастер
Карта цифровых входов/выходов
Замечание
При последовательном подключении двух или более устройств M7CL или M7CL с внешним микше-
ром (например Yamaha PM5D) вы можете совместно использовать шины. Например, это подключе-
ние удобно для использования внешнего микшера с целью увеличения количества входов.
Далее мы дадим описание процедуры последовательных подключений и операций, используя в
качестве примера два последовательно подключенных устройства M7CL.
Для последовательного подключения устройств
M7CL, вы установите карты цифровых входов /
выходов в соответствующие слоты и подключите
порты выхода посылающего устройства (ведомое)
на входные порыт принимающего устройства (ма-
стер). На следующей иллюстрации показан пример,
в котором восьми канальные карты цифровых вхо-
дов /выходов каждого устройства, установленные в
ведомый M7CL и мастер M7CL, и разъемы DIGITAL
OUT посылающего устройства подключены к
разъемам DIGITAL IN принимающего устройства.
В этом примере, возможно совместное использова-
ние до двадцати четырех шин, выбранных их шин
MIX 1-16, MATRIX 1-8, STEREO (L/R), MONO(C),
CUE (L/R). Смикшированные сигналы передаются
с мастер M7CL. (при использовании шестнадцати
канальных карт цифрового входа/выход, вы можете
использовать совместно все шины).
Для определения слота/канала, на который назначе-
на каждая шина, нет необходимости делать настрой-
ки на каждом M7CL. Описанная ниже процедура
дается отдельно для ведомого и мастер устройства.
При последовательном подключении M7CL с Pm5D, можно
использовать M7CL в качестве ведомого устройства, при
установке PMSD’s CASCADE IN PORT SELECT на слот. Тем
не менее, последовательными будут только аудио сигналы,
сигналы управления не могут быть связаны.
Вы можете также использовать карту АЦ / ЦА для выполне-
ния последовательного подключения с аналоговым микшером.
Ограничения на количество последовательно подключаемых
устройств нет, однако задержка сигнала на ведомом устрой-
стве увеличивается в соответствии с увеличением количе-
ства устройство от мастер устройств.
Операции на ведомом устройстве M7CL
в последовательном подключении
1.
В зоне доступа к функции, нажмите на
кнопку SETUP для перехода к экрану SETUP.
2.
В поле SYSTEM SETUP, расположенном в
центре экрана, нажмите на кнопку
CASCADE, чтобы открыть всплывающее
окно CASCADE.
Во всплывающем окне CASCADE находятся
следующие элементы
 Всплывающая кнопка выбора порта
Эти кнопки обеспечивают доступ к всплываю-
щему окну, в котором вы можете выбрать порт
входа /выхода для каждой шины.
 Закладки CASCADE IN PATCH/CASCADE
OUT PATCH tabs
Эти закладки используются для переключения
страниц CASCADE IN PATCH и CASCADE
OUT PATCH Всплывающее окно CASCADE
разделено на две страницы. Страница
CASCADE IN PATCH, на которой вы выбирае-
те входной порт для последовательного под-
ключения и страница CASCADE OUT PATCH,
на которой вы выбираете выходной порт. Для
переключения между страницами используй-
те закладки, расположенные в нижней левой
части экрана.
3.
Нажмите на закладку CASCADE OUT PATCH
для перехода к странице CASCADE OUT
PATCH
НА этом экране вы можете выбрать слот и вы-
ходной порт каждой шины.
