Yamaha m7cl - Инструкция (Страница 23)

23 M7CL Руководство Пользователя
2
J K N L M

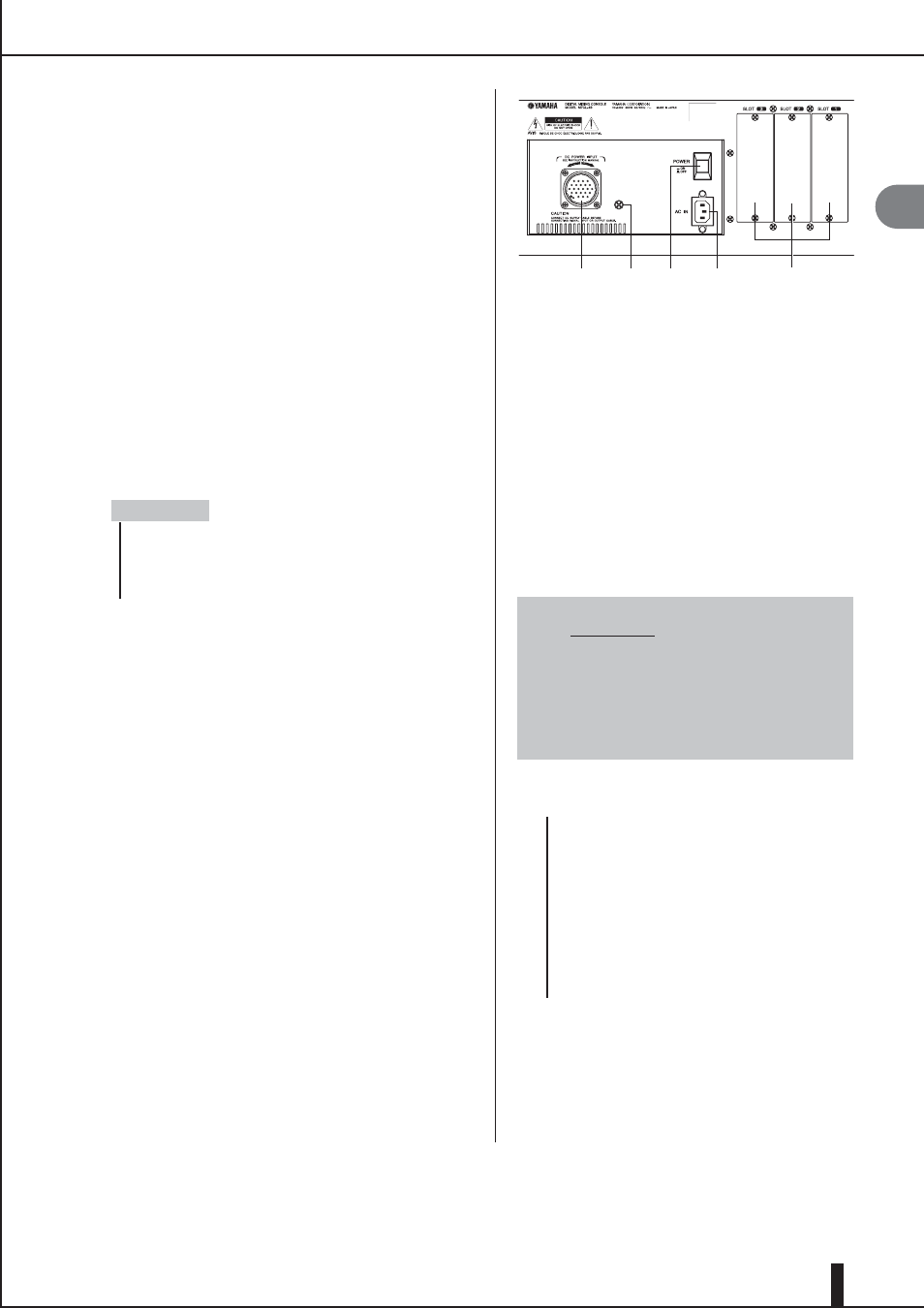

Задняя панель
Панели и к
о
нт
роллеры
Разъем WORD CLOCK IN/OUT
Этот BNC разъем применяется для обмена синхро-
низирующими временными сигналами с внешними
устройствами. Внутреннее сопротивление разъема
WORD CLOCK IN – 75 Ом.
Разъемы MIDI IN/OUT
Этот разъем используется для обмена сообщениями с
внешними MIDI устройствами. Разъем MIDI IN полу-
чает сообщения от внешнего устройства, а MIDI OUT
передает сообщения от M7CL. Это, главным образом,
используется для записи в M7CL рабочих параметров
или выбранной сцены/библиотеки, а также для управ-
ления микшером M7CL от внешнего устройства.
Разъем ETHERNET
Этот разъем позволяет подключить микшер M7CL к
компьютеру с операционной системой Windows через
кабель Ethernet CAT3 (скорость передачи до 10 Мб/с)
или кабель Ethernet CAT5 (скорость передачи до 100
Мб/с). Это применяется, главным образом, для управ-
ления параметрами микширования или редактирова-
ния сцен и библиотек через программу “M7CL Editor”.
ПРИМЕЧАНИЕ
Для подключения к сети Ethernet требуется сетевой драй-
вер DME Network Driver. Для старта M7CL Editor требуется
Studio Manager. M7CL Editor может быть непосредственно
загружен с вебсайта Yamaha.
http://www.yamahaproaudio.com/
Слот 1–3
Эти слоты предназначены для установки отдельно
приобретаемых плат mini-YGDAI I/O для расши-
рения портов ввода/вывода.
. Разъем AC IN
Разъем для подключения кабеля питания.
/ Переключатель POWER
Включает/выключает внутреннее питание.
0 Разъем DC POWER INPUT
Вы можете подключить отдельно приобретаемый
блок питания PW800W как резервное внешнее
электропитание. Если блок PW800W подключен,
то микшер M7CL будет продолжать получать пи-
тание даже в случае выхода из строя собственного
внутреннего электропитания.
w
ВНИМАНИЕ
Если Вы подключаете блок питания PW800W,
то Вы должны убедиться, что микшер M7CL
и блок питания отключены. Затем используя
кабель электропитания (PSL360) создайте под-
ключение. Игнорирование этого правила может
стать причиной неправильной работы устройс-
тва или удара электрического тока.
ПОДСКАЗКА
Если блок питания PW800W подключен, то
микшер M7CL будет работать правильно
независимо от того, питается ли он от обоих
источников одновременно, или от одного из
них.
Если в одном из источников электропитания
обнаруживается неисправность, микшер M7CL
автоматически переключается на другой
источник. При этом на сенсорный экран выво-
дится сообщение об этом.
1 Винт заземления
Для гарантии безопасной работы используется
винт заземления, чтобы надежно закрепить
микшер M7CL к электрическому заземлению.
При правильном подключении фактически
исключаются помехи промышленной частоты и
постороннего вмешательства.
