106 M7CL Руководство Пользователя
L
1
2
3
4
5
Использование EQ
 Кнопка FLAT
Эта кнопка восстанавливает параметры GAIN
(усиление) всех диапазонов на значение по
умолчанию (0.0 дБ). При нажатии на эту кноп-
ку появляется диалоговое окно подтверждения
выполнения операции.
 кнопка HIGH shelving (высокочастотный
полочный фильтр)
При включении этой кнопки, эквалайзер высо-
кочастотного (HIGH) диапазона будет работать
как полочный эквалайзер. В этом случае ручка
Q низкочастотного диапазона не отображается.
 Кнопка низкочастотного фильтра.
При включении этой кнопки, эквалайзер высо-
кочастотного (HIGH) диапазона будет работать
как фильтр низких частот. В этом случает ручка
Q, высокочастотного диапазона не отображает-
ся, а ручка GAIN будет работать как переклю-
чатель включения / выключения низкочастот-
ного фильтра.
Кнопка EQ ON/OFF (включение /выключе-
ние эквлазиации)
Включение/выключение эквлайзера.
Индикатор уровня
Эти измерители показывают пиковые значения
уровней сигнала перед и после эквалайзера.
При ограничении сигнала перед или после эк-
валайзера, загорается сегмент OVER. Если со-
ответствующий канал является стерео каналом
(канал ST IN, канал MIX/MATRIX установлен
на стерео, или канал STEREO), то отображают-
ся измерители уровня для двух каналов.
Характеристика EQ
График отображает приблизительную харак-
теристику параметров эквалайзера. На пике
каждого диапазона отображается указатель.
Кривая характеристики изменяется при редак-
тировании параметров Q, FREQUENCY или
GAIN на каждом диапазоне. При включении
эквалайзера или высокочастотного фильтра,
кривая характеристики подсвечивается.
Ручка ATT
Эта ручка регулирует величину приглушения /
усиления перед входом на эквалайзер в диапа-
зоне от -96 дБ до +24 дБ. Используйте ее для
компенсации изменений уровня сигнала, вызы-
ваемых эквалайзером. Для управления можно
также использовать многофункциональный
кодер 1.
Ручка HPF, кнопка HPF ON/OFF (только
входные каналы)
Включение /выключение высокочастотного
фильтра, расположенного после аттенюатора
и перед эквалайзером и настройка его частоты
среза. Вы можете использовать многофунк-
циональный кодер 2 для регулировки частоты
среза в диапазоне от 20 до 600 Гц.
. Ручки Q/FREQUENCY/GAIN
Эти ручки регулируют Q, FREQUENCY (цент-
ральная частота), и GAIN (величина подъема
/ среза) для каждой полосы (LOW, LOW-MID,
HIGH-MID, и HIGH). Нажмите на ручку для
выбора нужного диапазона для регулировки и
воспользуйтесь многофункциональными коде-
рами 3 – 8 для выполнения настроек.
/ Кнопка высокочастотного фильтра (только выходные
каналы)
При включении этой кнопки, эквалайзер низкочастотного
(LOW) диапазона будет работать как фильтр высоких частот.
В этом случае, ручка Q низкочастотного диапазона не отоб-
ражается, а ручка GAIN будет работать как переключатель
включения / выключения высокочастотного фильтра.

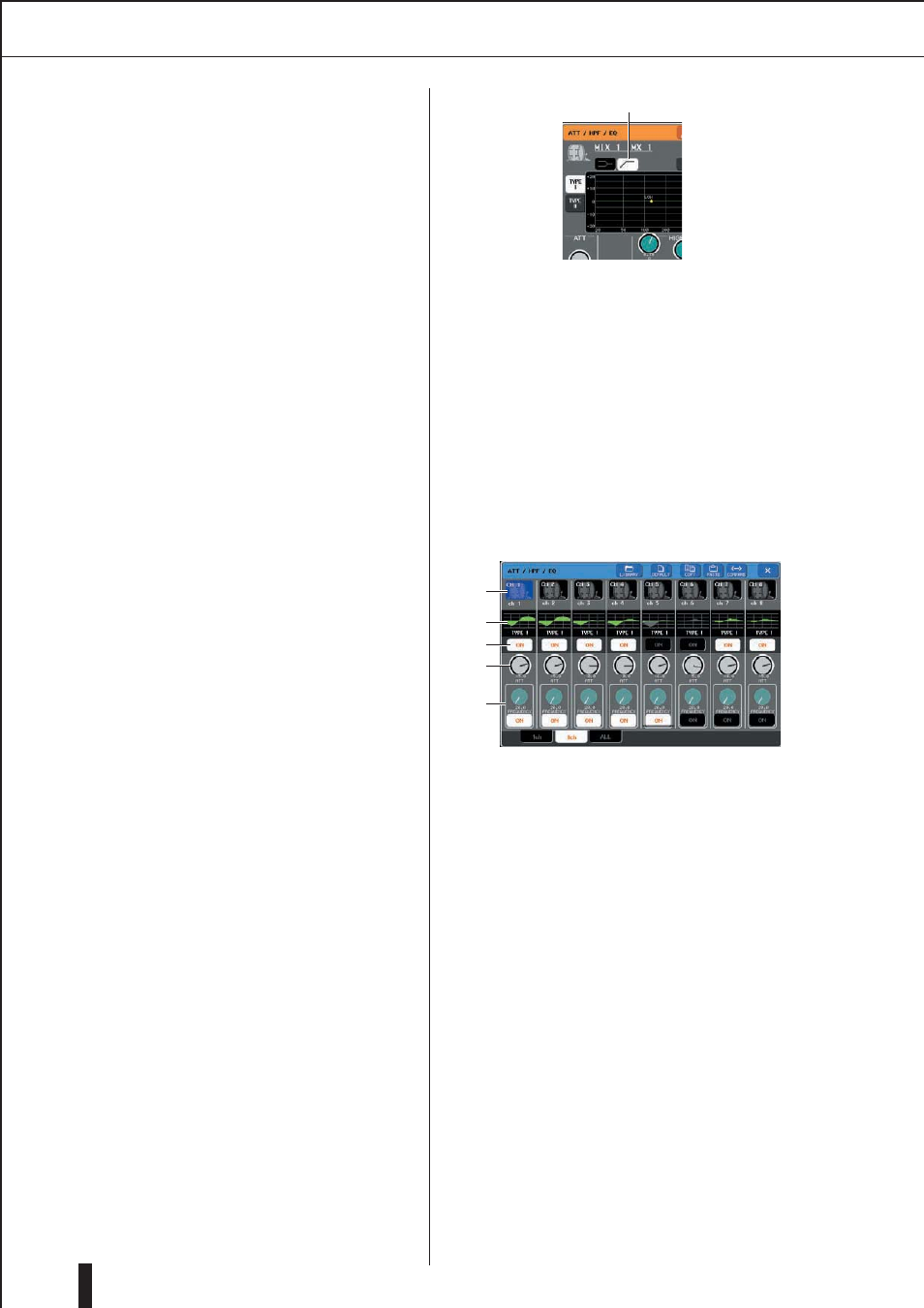

[ATT/HPF/EQ всплывающее окно (8 ch)]
Показывает одновременно настройки эквлайзера входного и
выходного канала для группы из восьми каналов. Для редак-
тирования настроек эквалайзера используйте кодеры секции
SELECTED CHANNEL. Это окно позволяет регулировать
настройки АТТ и HPF для восьми отображенных каналов.
 Кнопка выбора канала
Показывает номер канала, выбранную для канала пиктограм-
му и имя канала. Нажмите эти кнопки для выбора копируе-
мого или вклеиваемого канала, или для выбора нескольких
каналов.
 Графическое поле EQ
Мини график отображает приблизительную характеристику
параметров эквалайзера. Нажмите на график эквалайзреа
для включения окна одного канала. При включении эквалай-
зера или высокочастотного фильтра, кривая характеристики
подсвечивается.
 Кнопка EQ ON/OFF (включение /выключение эквлази-
ации)
Включение/выключение эквлайзера.
 Ручка ATT
Эта ручка регулирует величину ослабления / усиления перед
входом сигнала на эквалайзер Нажмите на ручку АТТ для ее
выбора и затем воспользуйте многофункциональными коде-
рами 1 – 8 для выполнения регулировок.
 Ручка HPF, кнопка HPF ON/OFF (только входные кана-
лы)
Включение / выключение HPF ( высокочастотный фильтр) и
настройка частоты среза. Нажмите на ручку HPF для ее выбо-
ра и затем воспользуйтесь многофункциональными кодерами
1 – 8 для выполнения регулировок. Использование эквалай-
зера.
