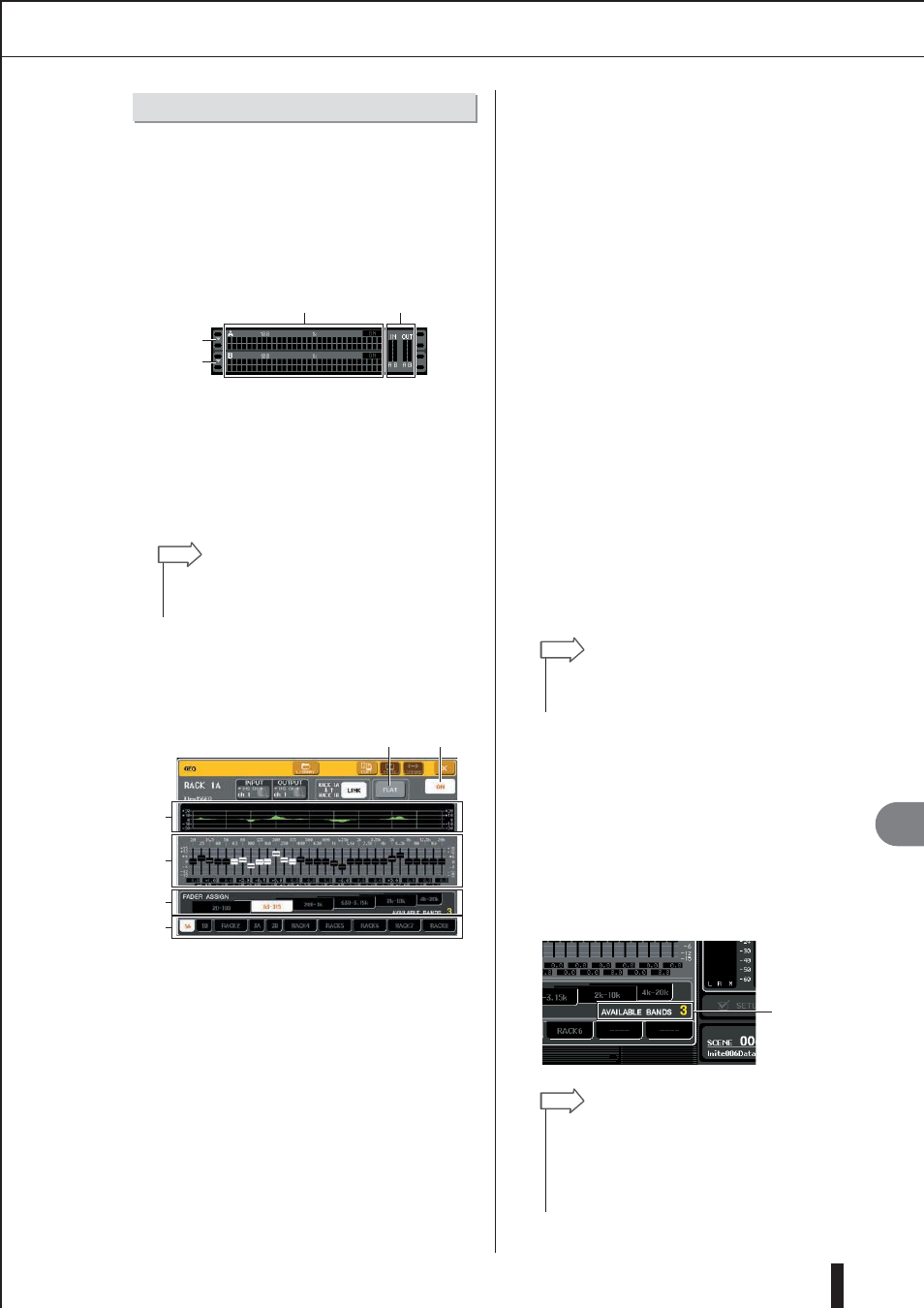

165 M7CL Руководство Пользователя
16
4 3
1
2
6 5
1
3
4
2
Графи
ческий эква
лайзер и эффек
ты
Работа с графическим эквалайзером
Замечание
Замечание
Замечание
Использование Flex15GEO
Для управления Flex15GEQ.вы будете использовать
фейдеры секции Centralogic 1 – 8 и клавиши [ON].
1.
В соответствии с описанием в разделе
«Работа с виртуальным рэком» (стр. 158),
шаги 1 – 3, смонтируйте Flex15GEOв рэк.
Рэк, в котором смонтирован FlexlSGEQ будет
показывать информацию для двух устройств
GEO (А и В).
 GEQ (A)
 GEQ (B)
 Зона графического отображения рэка
 Индикаторы Входа /Выхода
Показывает уровень сигналов перед и после
Flex15GEQ Показаны уровни сигналов для двух
устройств GEO (А и В).
При установке Flex15 GEO в одном рэке будут распо-
ложены два монофонических устройства 31 полосного
GEO. Тем не менее, в каждом устройстве может быть
отрегулировано только 15 полос.
2.
Нажмите на рэк, в который вы хотите
установить Flex 15 GEO.
Появится всплывающее окно GEO / EFFECT
для GEO (A) или GEO (B).
 Характеристика EQ
Показывает приблизительную характеристику
текущих настроек Flex15GEO
 Фейдеры
Эти фейдеры показывают величину подъема /
среза для каждой полосы Flex15GEO. Действи-
тельные значения показываются в виде цифр
ниже.
 Поле FADER ASSIGN
В этом поле выбирается группа каналов полос
управляемая фейдерами. «AVAILABLE BANDS»
– это индикация в реальном времени оставших-
ся полос (максимум 15), которые могут быть
отрегулированы для текущего GEO.
 Закладки выбора рэка
Эти закладки используются для переключения
между рэками 1 – 8. Для рэка, в котором уста-
новлен Flex15GEQ, закладки будут дополнитель-
но разделены на хА и хВ (где х - номер рэка).
 Кнопка FLAT
Возвращает все полосы текущего выбранного
GEO на значение 0 дБ.
Кнопка GEO ON/OFF
Включение / выключение текущего выбранного
Fkex15GEO. Вы можете сделать независимые на-
стройки для двух устройств GEO (А и В) в рэке.
3.
Для выбора эквалайзера А или В
используйте закладки выбора рэка и опре-
делите правильный источник входа и назна-
чение выхода. Для включения Flex15GEO,
нажмите на кнопку GEO ON/OFF
4.
Нажмите на одну из кнопок поля FADER
ASSIGN для выбора группы полос, которые
вы хотите регулировать с использованием
фейдеров секции Centralogic.
Для получения дополнительной информации
о полосах, соответствующих каждому каналу в
поле FADER ASSIGN, смотрите шаг 4 процедуры
«Использование 31 полосного GEO» (стр. 163).
При нажатии на одну из этих кнопок, фейдеры
выбранной группы полос на сенсорном экране
станут белыми и вы сможете использовать для
управления фейдеры секции Centralogik.
Описанная выше операция возможна даже при блокировке
секции Centralogic. При выключении кнопки в поле FADER
ASSIGN, секция будет возвращена в заблокированное
состояние.
5.
Выполните действия с фейдерами в секции
Centralogic.
Для каждого из двух устройств Flex15GEO (А
и В) может быть отрегулировано максимум 15
полос. Оставшееся количество полос, которые
могут быть отрегулированы отображаются в ре-
жиме реального времени справа от индикации
«AVAILABLE BANDS» в поле FADER ASSIGN.
Если вы уже использовала все пятнадцать
полос, то перед началом дальнейшей регулиров-
ки, необходимо вернуть одну из этих полос в
исходное состояние.
Оставшееся
количество
полос
Клавиша [ON] загорится при подъеме или опускании
фейдера. Это означает, что соответствующая полоса
изменена.
Для быстрого возврата измененной полосы к ее начально-
му состоянию, нажмите на соответствующую клавишу
[ON] в секции Centralogic (кнопка должна погаснуть).
