Tascam DM-24 - Инструкция (Страница 60)

60
личную конфигурацию.
Каналы с 17 по 32 не имеют возможности гейтирова-
ния.
Внешние посылки 1-2 больше ограничены в выборе
их точек источника (не возможен возврат).
Каналы с 25 по 32 не имеют возможности цифровой
задержки канала.

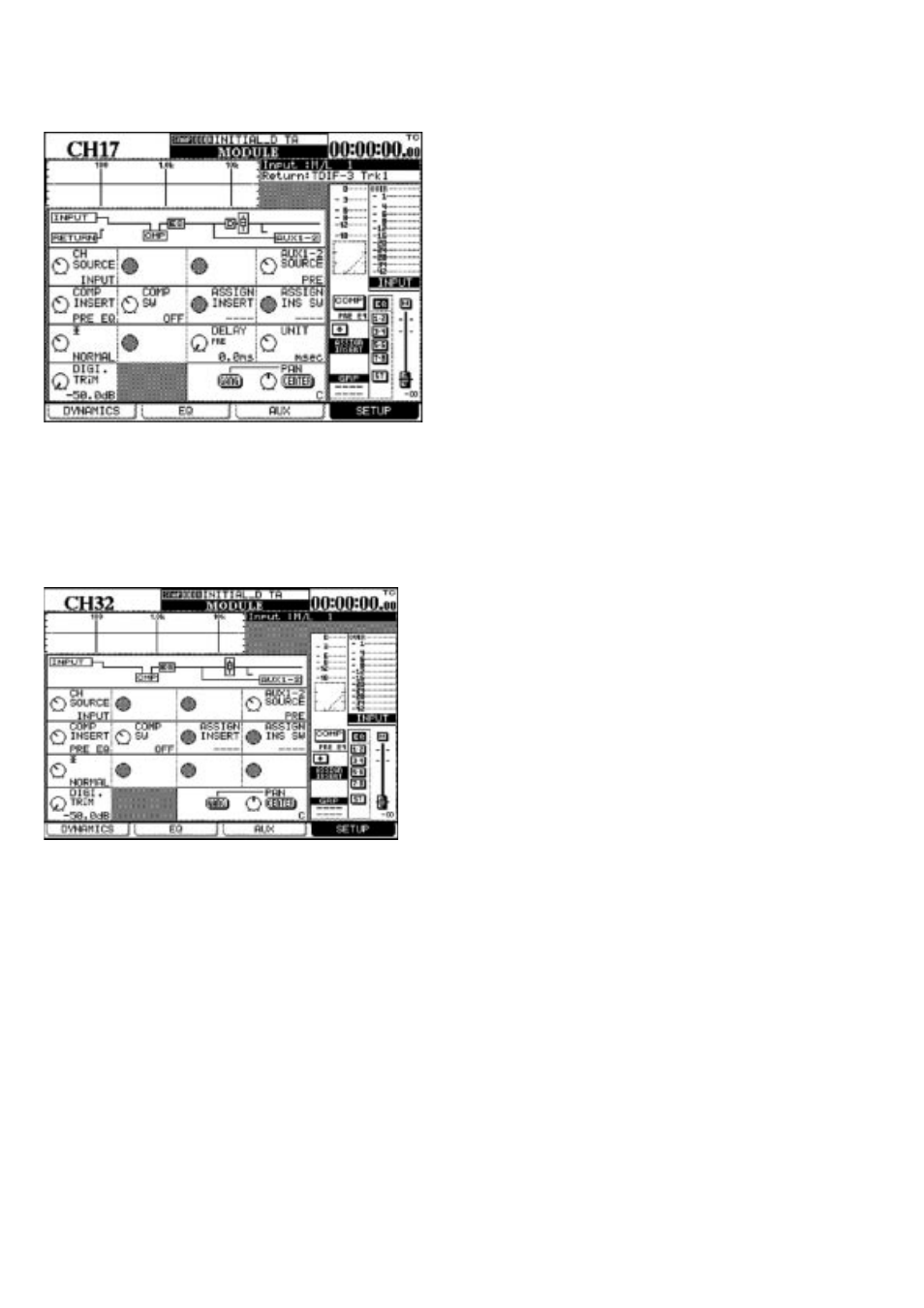

На этих экранах (с помощью POD или курсорных
клавиш или ручки данных) доступны следующие регу-
ляторы.
Источник канала (CH SOURCE) Это переключатель
с двумя положениями. Поворот POD1 (верхний ряд)
против часовой стрелки выбирает источник входа
(INPUT) и поворот по часовой стрелке выбирает источ-
ник возврата (RETURN) (только для каналов с 1 по 24).
Оба текущих источника (входа и возврата) определя-
ются в экранах I/O, а не здесь.
Индикация в левой верхней части экрана обновляет-
ся.
Переключатель гейта (GATE SW) Это (POD2) включает
(если это возможно) гейт (по часовой стрелке) или вык-
лючает (против часовой стрелки). Только для каналов
с 1 по 16.
Внешние источники 1 и 2 (AUX 1-2 SOURCE)
Этот регулятор (POD4) переключает источник для
внешних посылок 1 и 2 либо на префейдер (PRE) либо
пост фейдер (POST) или на возврат связанный с моду-
лем (RETURN)/
Этот выбор возможен в данном экране потому что
эти внешние посылки могут быть эффективно исполь-
зованы как посылы монитора.
Для каналов с 17 по 32 здесь возможны только опции
пре и пост.
Примечание:
Заметьте, что даже если внешние посылки 1 и 2
не связаны, с помощью этой регулировки, установ-
ки для них изменяются вместе.
Вставка компрессии (COMP INSERT) Выбирает по-
зицию для вставки компрессии (если назначена) либо
пре EQ (PRE EQ, против часовой стрелки) либо пост
EQ (POST EQ по часовой стрелке).
Переключатель компрессора (COMP SW) Этот пе-
реключатель (POD1) переключатель компрессор (если
назначен) либо в положение выключено (OFF , против
часовой стрелки) либо в положение включено (ON, по
часовой стрелке).
Назначаемая позиция вставки (ASSIGN INSERT)
Этот регулятор (POD3) позволяет осуществить позици-
онирование назначаемой вставки в цепи модуля.
Имеется две позиции, пре фейдер (PRE FADER) и пост
фейдер (POST FADER).
Назначаемый переключатель вставки (ASSIGN INS
SW) Этот регулятор (POD4) позволяет осуществить
переключение назначаемого цикла встави (в позиции,
определенной предыдущим переключателем)) либо в
положение включено (ON, по часовой стрелке), либо в
положение выключено (OFF, против часовой стрелки).
Если на канал не был назначен цикл, то эти регулято-
ры отключены.
Переключатель фазы (Ф) Этот переключатель (POD1)
меняет фазу входа на 180 ° при повороте по часовой
стрелке (REVERSE), в противном случае фаза сигнала
остается нормальной (NORMAL)/
Для стерео связанных каналов, POd1 и 2 используют-
ся для регулировки фазы левого (нечетного) и правого
(четного) каналов соответственно.
Время цифровой задержки (DELAY) Канал может быть
задержан на величину до 16.383 сэмлов (максимум при
высокой частоте сэмплирования 32.767 сэмплов). Это
эквивалентно 341.2 миллисекундам на 48 к или 96 к
частоты сэмплирования или 371. 5 миллисекунд на
частоте сэмплирования 44.1 или 88.2 к.
Задержка канала возможна только на модулях с 1 по
24. Смотрите также раздел «Общая цифровая задерж-
ка» на стр. 61.
