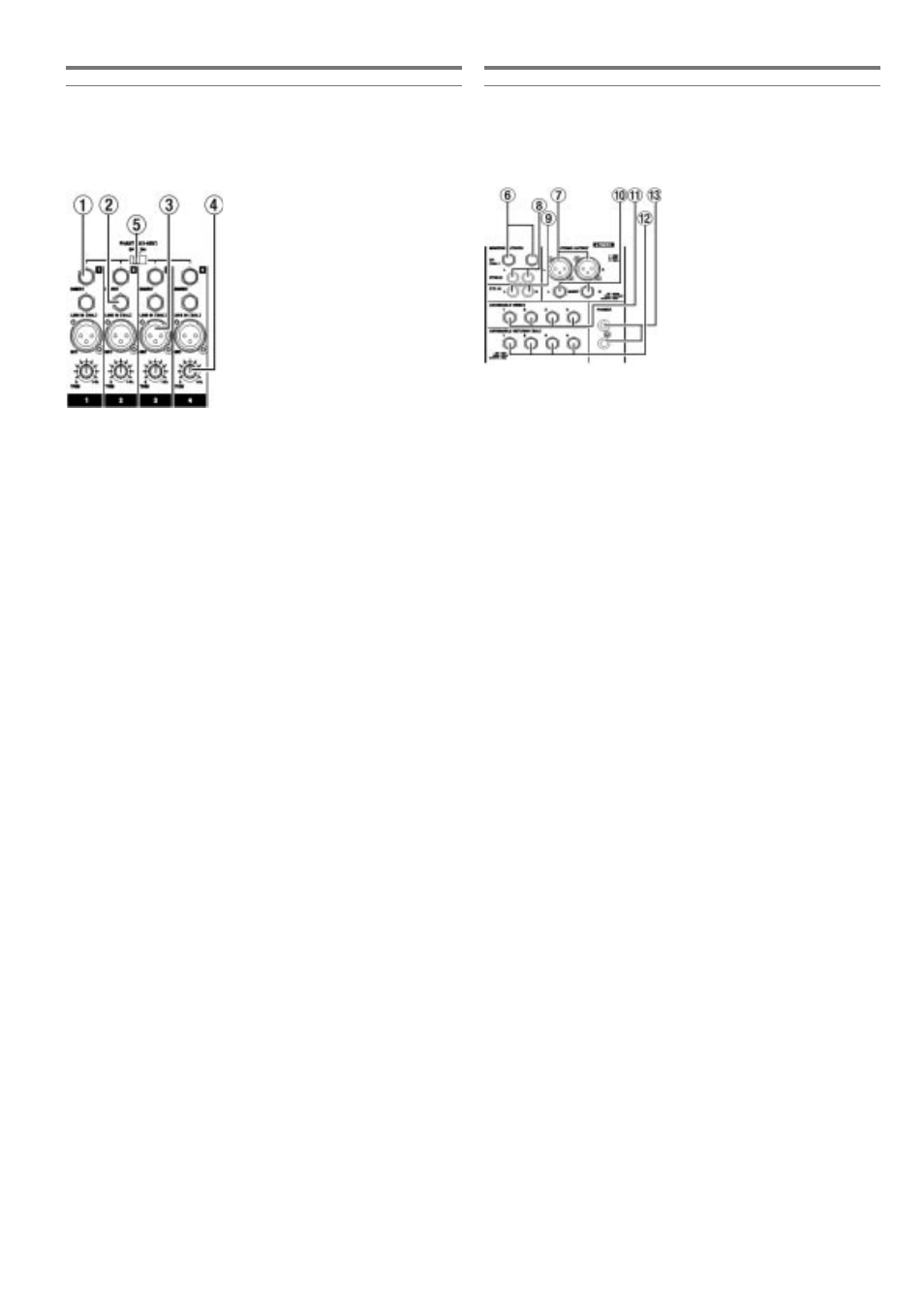

Аналоговые модули входов.
Эти входы обычно запитывают первые 16 входных
каналов, но могут быть назначены и по другому, как
описано в разделе «установка I/O» на стр. 38.
1 - INSERT - эти разъемы TRS 1/4 используются для
обеспечения вставки пост - TRIM (посыл на -2 дБ), и
возврата (-2 дБ), приходящим перед АЦ преобразова-
телем
2 - LINE IN (BAL) - Эти симметричные джеки на 1/4
подключают аналоговые входы на номинальном вход-
ном уровне +4 дБ, регулируемом с помощью ручки
TRIM.
3 - MIC - эти разъемы XLR подключают аналогове
входы для симметричых микрофонов. Возможно
фантомное питание (переключаемое в группах по 4
входа).
Входной уровень регулируется регулятором TRIM.
Примечание:
Для возможности выбора между входами MIC и LINE
переключателя нет. Соответственно, подключения
не должны быть сделаны на оба входа канала одно-
временно.
Предупреждение
Во избежание возможного повреждения, подключай-
те кабель микрофона и микрофоны, только после
того, как убедитесь, что они соответствуют
IEC 268-15А стандартру подключения.
4 - TRIM эти регуляторы позволяют осуществлять
регулировку входных уровней с входов MIC и LINE в
диапазоне 56 дБ.
Поворот по часовой стрелке увеличивает уровень
сигнала, подаваемого на канал преобразователя АЦ.
5 - PHANTOM (+48dB) этот переключатель позволяет
осуществлять подачу фантомного питания +48В на
входные каналы MIC. Эти переключатели расположе-
ны так, что один переключаетель контролирует
фантомное питание на 4 входных канала ( с 1 по 4,
с 5 по 8, с 9 по 12 и с 13 по 16).
Другие аналоговые I/O.
Эти входы и выходы обеспечивают аналоговую по-
дачу на системы мониторинга, например на сим-
метричную пару выходов стерео мастера и петлю
вставки для этих выходов.
Имеется также четыре назначаемых посыла и
возврата, как описано в разделе «Установка I/O» на
стр. 38.
6 - MONITOR OUTPUTS [CR (BAL)] - Эти симметричные
аналоговые выходы на 1/4 используются для обес-
печения сигналов мониторинга в комнате управления
при выборе ее с использованием переключателей
выбора монитора (+4дБu номинальный уровень).
7 -STEREO OUTPUT эта пара симметричных разъе-
мов XLR аналоговый сигнал стерео выхода на +4 дБu
8 -MONITOR OUTPUTS [STUDIO] - Эти несимметрич-
ные разъемы RCA обеспечивают несимметричные
сигналы на студию при номинальном уровне выхода
- 10 dbV.
9 - 2-TR IN - эти два нессиметричных входа RCA
обычно используются для мониторинга воспроизведе-
ния аналогового основного устройства на номиналь-
ном входном уровне 10 dbV.
10 - STEREO OUTPUT [INSERT] - Эти разъемы TRS 1/
4 обеспечивают средства вставки для STERO
OUTPUT (стерео выходов). Посыл (уровень - 2 дБU)
является после (post) ЦА преобразователь и возврат
(уровень 2 дБU) сразу перед выходами.
