38
5- Установка I/O
Так как DM-24 является программным цифромым
микшерным пультом, имеется несколько аппаратных
назначений, которые Вы найдете на аналоговом пуль-
те.
ДОполнително, DM-24 содержит внутренне наборное
поле, которое позволяет маршрутизировать и разде-
лять сигналы в пределах пульта, обеспечивая таким
образом высокую степень гибкости, и простоту пере-
конфигурации, при изменении требований в пределах
проекта.
Эти установки маршрутиризации и конфигурации могут
быть сохранены в установках снимка, облегчая
таким образом переключение между общими ис-
пользуемыми программами маршрутиризации (напри-
мер, трекинг, дублирование и микширование).
Средства библиотеки также позволяют сохранять
патчи I/O, например между снимками, так что уста-
новки I/O не всегда переписываются вызываемым
снимком. Смотри раздел «Защита установок снимка»
на стр. 132 для более детального изучения.
Примечание:
Этот раздел имеет дело только с назначениями при
нормальном режиме частоты сэмплирования (либо
44.1 к либо 48 к). Если DM-24 предполагается исполь-
зовать в режиме высокой частоты сэмплирования, то
экран и опции будут слегка отличаться. Для уточнения
смотрите раздел «Высокая частота сэмплирования» на
стр. 142.
Источники сигнала
DM-24 разделяет каналы источников сигнал как вхо-
ды и возвраты. Ниже дается пояснение.
В экранах назначения I/O, каждый канал с 1 по 24
имеет два возможных различных источника - вход и
возврат (каналы с 25 по 32 имеют только один
возможный источник - вход)

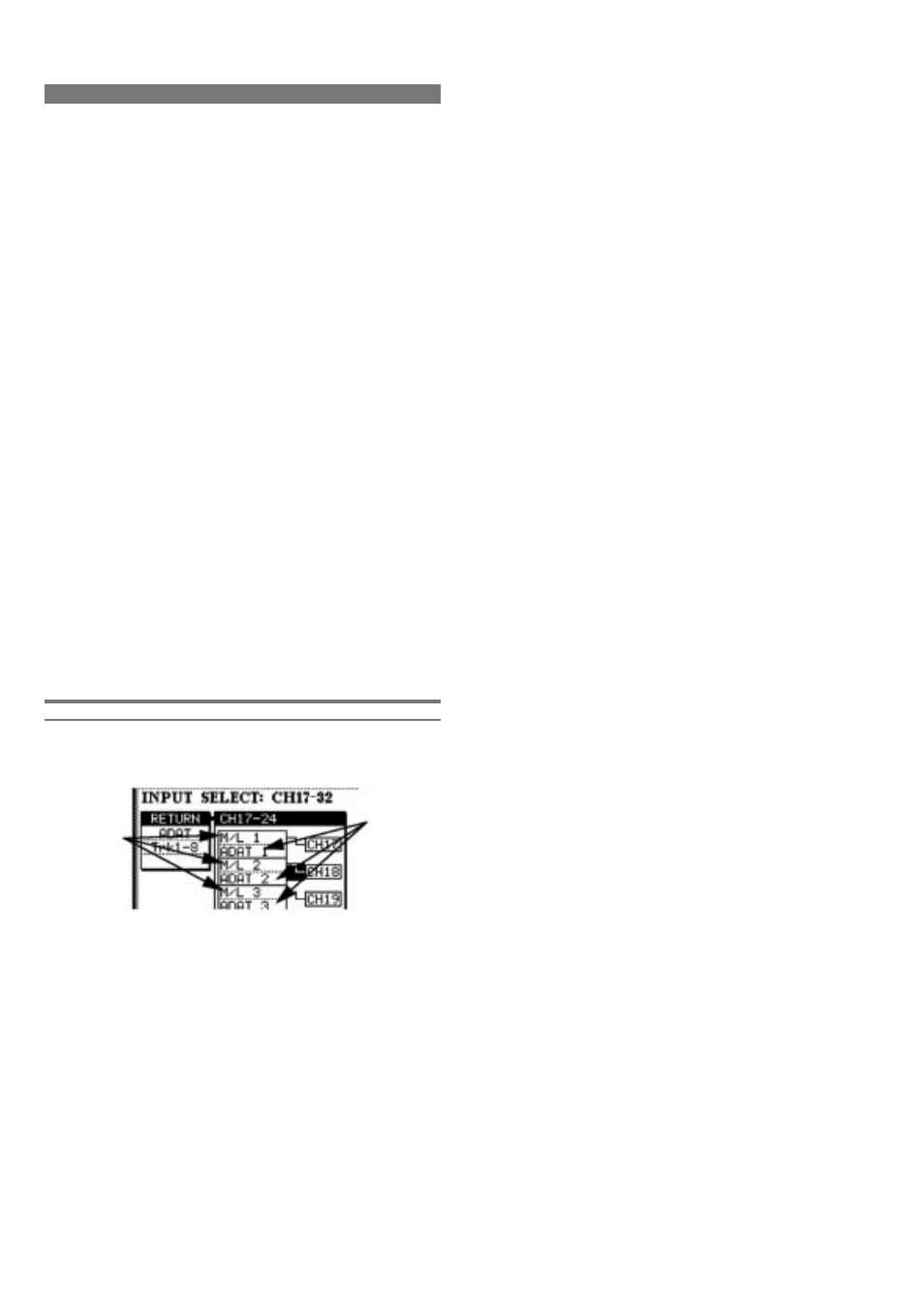

На этой иллюстрации, входы микрофона / линии (mic/
line) выбраны как входы (верхняя рамка) для каналов
с 17 по 24.
Аудио разъем ADAT выбран для этих каналов как
источник возврата (нижняя рамка).
Шестнадцать аналоговых входов mic/line воз-
можны на DM-24. На экранном дисплее они обозна-
чаются как M/L.
Они могут быть назначены на каналы пульта с 1 по
32. Это входы.
Три разъема TDIF ( с 1 по 3) содержат в себе во-
семь каналов I/O цифрового аудио каждый ( в режи-
ме базовой частоты - в режиме удвоенной частоты,
ситуация будет другая).
Эти входы TDIF могут быть также назначены на ка-
налы пульта с нумерацией с 1 по 24.
Это возвраты.
Разъем ADAT Одиночный оптический разъем входа
ADAT включает восемь каналов входа цифрового
аудио.
Восемь каналов аудио принимаемые через этот
разъем могут быть назначены на любой из каналов
пульта с нумерацией с 1 по 24.
Это возвраты.
DIGITAL IN 1 & 2 каждый из этих логических входов
имеет два физических разъема: XLR, обычно исполь-
зуемый для подключения AES/EBU и джек RCA,
обычно используемый для подключения SPDIF. Один
из них может быть выбран для каждого логическо-
го входа и маршрутизирован на любой из каналов
пульта с номерами с 1 по 32. Это входы.
Слоты карт для расширения цифровых и аналоговых
I/O в два слота карт могут быть установлены дополни-
тельные карты. Они воспринимаются как возвраты и
могут быть переданы на каналы с 1 по 24.
Назначаемые возвраты (assignable returns) Эти
четыре симметричных аналоговых входа могут быть
назначены как входы канала (например, когда они
используются с внешними процессорами эффектов).
Это входы и они назначаются на каналы с 1 по 32.
Internal effectors (встроенные эффекторы) DM-24
имеет два встроенных цифровых эффектора со стерео
возвратами.
Эти возвраты являются входами и назначаются на
каналы с1 по 32.
вставки
возвраты
