120
Микшер DTRS

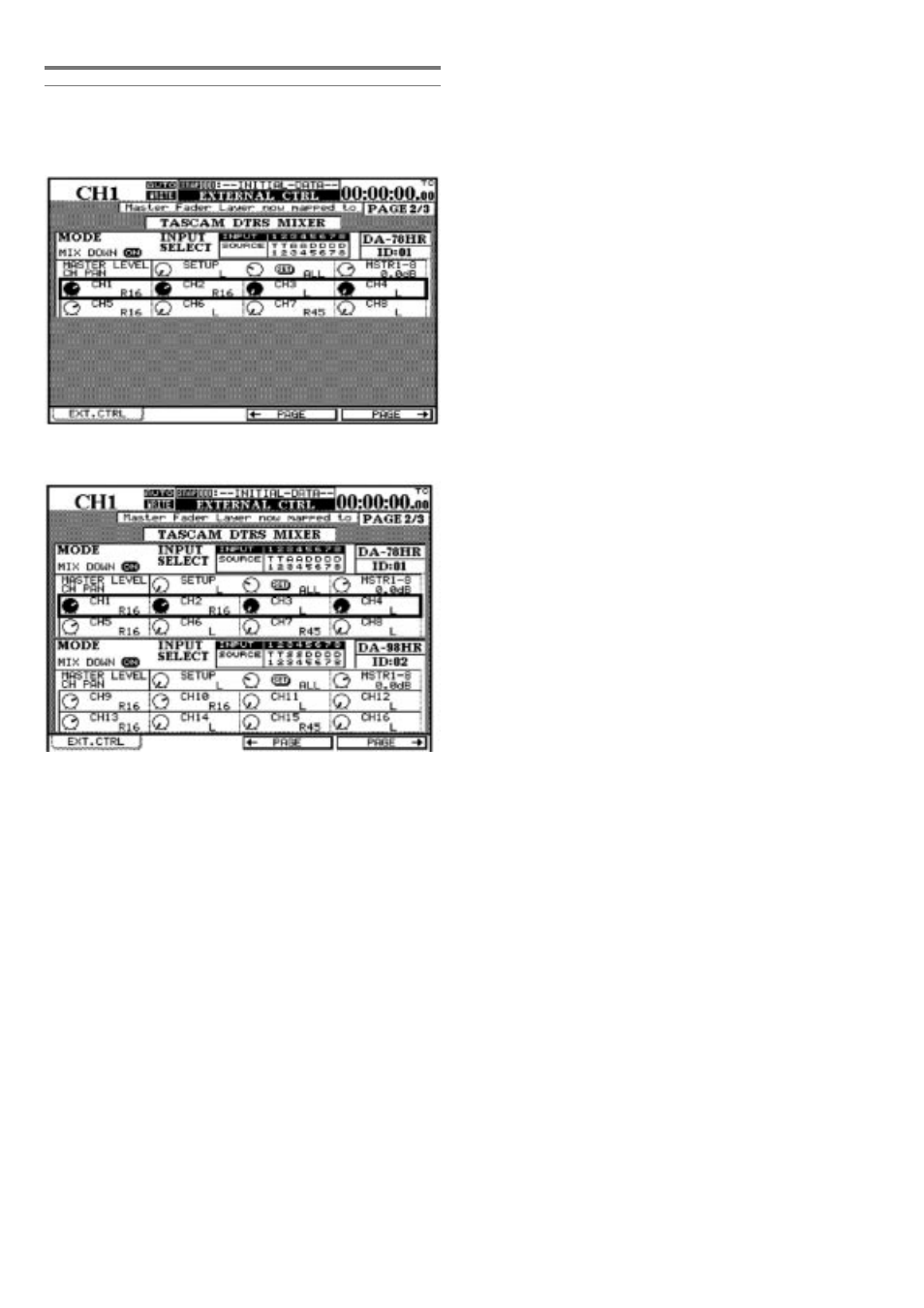

Дополнительно к уже описанному экрану, имеется эк-
ранный выход микшера, который управляет встроен-
ным микшером до двух устройств DTRS.
Это выбирается как отдельный пункт в списке устройств,
контролируемых DM-24 (DA-98HR Mix), Если эта тема
не добавляетс в список контролируемых устройств, то
Вы не сможете сделать установки микшера, описан-
ные здесь, даже если соответствующее устройство
DTRS и было добавлено в список контролируемых
устройств.
Для уточнения функций по режиму микшера для
каждой модели, просмотрите документацию DTRS.
Если на дисплее высвечивается более одного уст-
ройства DTRS, то экран будет разделен на два, с дву-
мя верхними рядами.
Секция INPUT SELECT в верхней части каждой поло-
винки позволит Вам назначить источники на каналы.
Используйте курсорные клавиши, ручку и клавишу
ENTER для изменения этих назначений. Для устройств
DA-78HR, они могут быть выбраны как Треки (Т), цифро-
вой (А) или анаолговый (А) и для устройства DA-98HR
они могут быть Трек (Т), цифровой (D) или слот (S).
Экранная кнопки MIX DOWN управляет режим мик-
ширования устройства DTRS.
В первом ряду каждой половины экрана, POD1 позво-
ляет осуществить установку величины мастеа PAN, с
кнопкой SET для поддтверждения установки для
предела, установленного POD2 (ALL, ODD, EVEN,1-8
и 9-16).
Также в первом ряду, находится POD 3 используемый
для регулировки общего уровня мастер выхода для
первых восьми каналов (первого устройства), и POD4
делает то же самое для вторых восми каналов (второе
устройство).
POD ы в оставшихся рядах на половине экрана ис-
пользуются для регулировки позиций панорамирова-
ния выходов.
Мастер уровни фейдеров и клавиши MUTE использу-
ются д ля регулировки микшера DTRS, при активации
этого экрана (модули с 1 по 8 регулируют первое
устройство, и модули с 9 до 16 регулируют второе уст-
ройство), Во время активации этого экрана и при выбо-
ре мастер уровня, индикатор MASTER мигает, так же
как и клавиши MUTE модулей.
