6 - Подключение
В данном разделе описывается подключение DM-24 к другому оборудованию, разделение подключений на
аналоговые, цифровые и синхронизации/управления типы.
Здесь описывается не просто установка, а даются указания по возможностями DM-24 при его использовании
с другим оборудованием.
Примечание:
Перед выполнением л юбых подключений, всегда отключайте питание DM-24 и другого оборудования.
Подключайте питание в обратном порядке (например: включите вначале любое внешнее устройство эф-
фекта и электронные инструменты или другие источники аудио и после этого включайте DM-24 и любые
другие записыващие устройство и наконец включите систему мониторинга.
Для уточнения наименований специфических терминалов и разъемов обратитесь к разделу «Части DM-24» на
стр. 30, а также к разделу «Установка I/O» на стр. 38. для уточнения вопросов по внутренним назначениями и
патчированию , выполняемым внутри DM-24

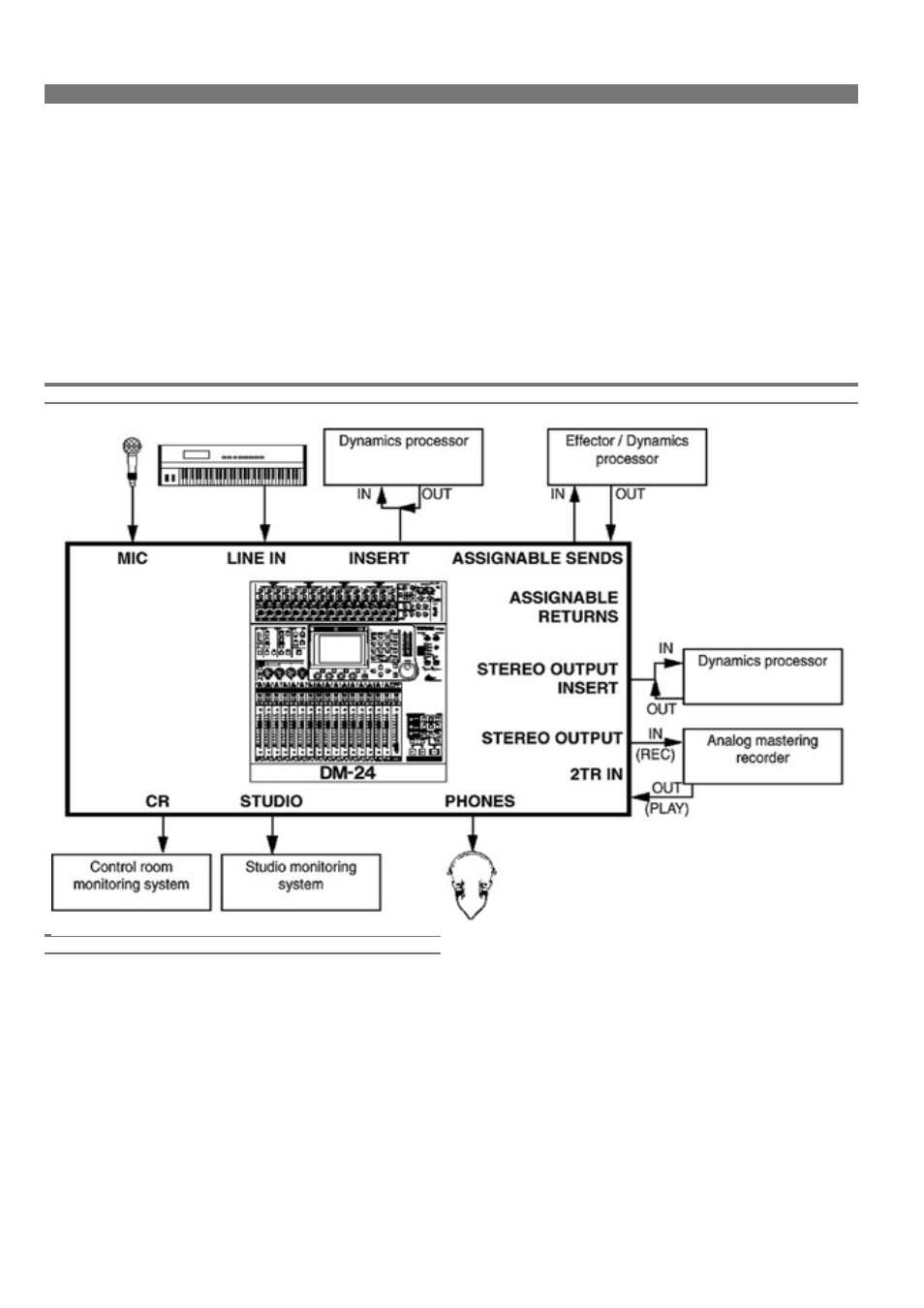

Аналоговое подключение
Подключения MIC/LINE
Основными аналоговыми входами являются под-
ключения источника mic/line, выполненные на разъе-
мах MIC/LINE, расположенных в верхней части уст-
ройства.
Обе установки разъемов симметричные (хотя при
вставке в джек LINE 1/4 нессимметричной вилки, они
используются как нессиметричные входы).
Примечание:
Одновременно должен использоваться только один
разъем для каждого канала (XLR или 1/4). Не выполняй-
те подключение на оба разъема джека 1/4 и разъем
XLR одиночного канала). Такое подключение не будет
способом для переключения между ними.
Разъемы MIC XLR могут быть использованы с фан-
томным питанием (+48В). Они объединяются в блоки
по четыре с одним переключателем, управляющим
фантомным питанием, подаваемым на входы 1-4, 5-8,
9-12, и 13-16.
Примечание:
Будьте всегда внимательны при включении фан-
томного питания, проверяйте, чтобы устройства,
которые могут быть повреждены в результате
воздействия фантомного питания не были подключе-
ны к разъемам XLR, на которые подается фан-
томное питание.
Способ, которым эти входы используются модулями
канала, описаны в разделе «установка I/O» на стр.
