140

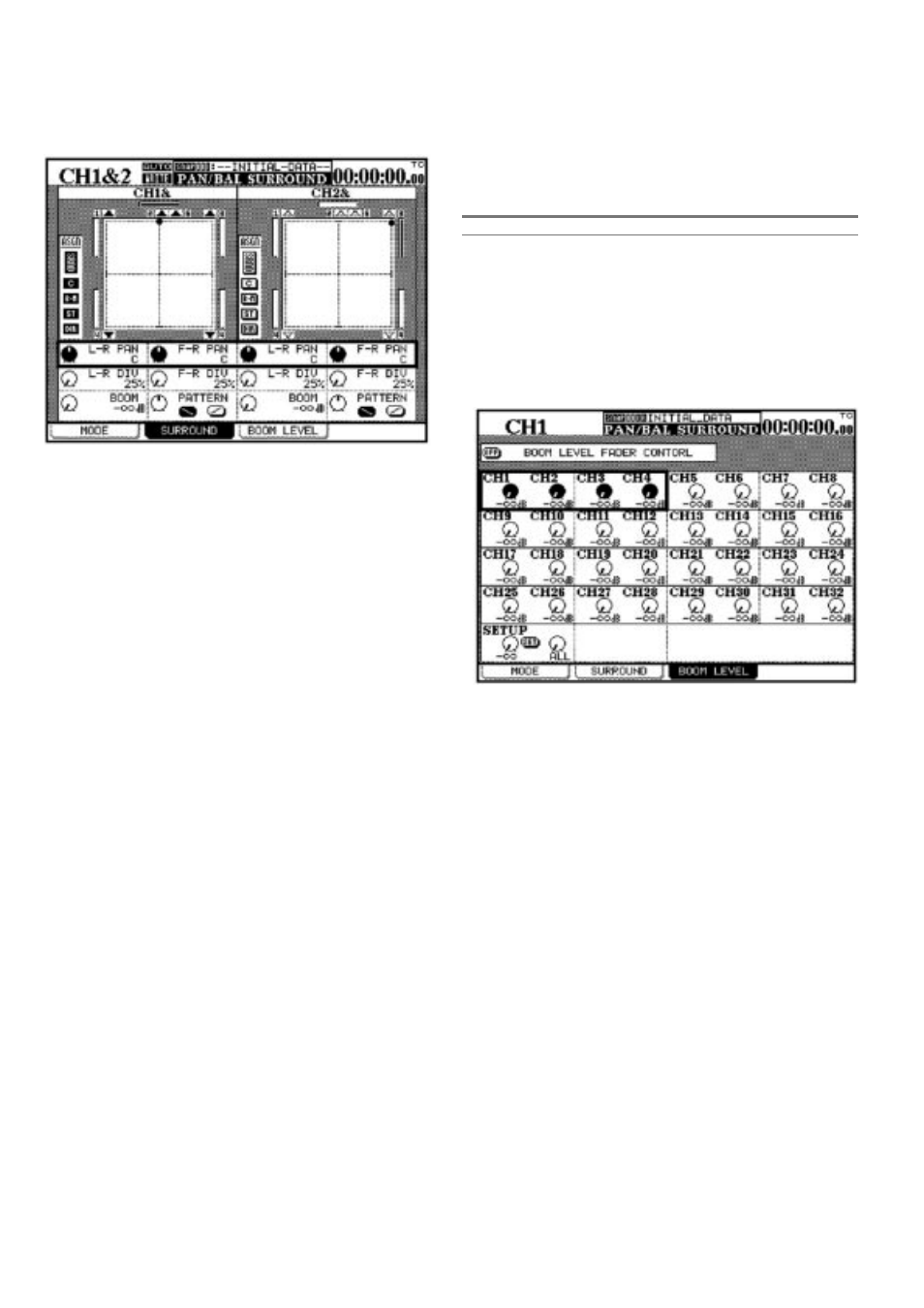

Тем не менее, фактом является то, что связанные мо-
дули показываются со значком & после номера моду-
ля в верхней части экрана:
Для изменения редактируемого модуля, используйте
клавишу SEL редактируемого канала.
Каждый канал показывается как точечный курсор на
плане текущего режима окружения звуком.
Пересекающиеся точки курсора (например позиция сиг-
нал модуля в миксе surround) может быть изменена с
помощью ручек POD1 и POD3 (они регулируют пра-
вую и левую позицию для четных и нечетных модулей) и
ручки POD2 и 4 используюстя для регулировки пози-
ции с передна на тыл. Эти регулировки выполняются
при выделении ряда куросра в верхнем ряду экрана.
Для левой/ правой установок имеется 201 шаг, так что
левая / правая установка идет с L через L99 через
центр (С) через R99 до R. Передняя / задняя установ-
ка идет от F50 через центр (С) до R50.
Имеется другой параметр, который определяет коли-
чество общего «павильона звучания». взятого с цент-
ральной позиции, в пределах которой сигнал модуля
может быть позиционирован. Эта установка выполняет-
ся с использованием второго ряда экранных POD.
Здесь величина устанавливается в 4 шага: 25% (наи-
большая фокусировка, почти точечный источник вбли-
зи центра), через 50% и 75% до 100% (доступна вся
область звучания).
Используя эти параметры, можно установить позицию
сигнал точно или приблизительно в любом размере.
Заметьте также, гистограмму (не измеритель) над каж-
дый экранным динамиком, который дает индикацию
относительного уровня сигнала к каждому выходно-
му сигналу матрицы surround.
Дополнительно к этой регулировке позиционирова-
ния, в режиме окружения звуком 5.1 уровень саб
вуфера (BOOM) может быть установлен с помощью
ручек POD 1 и 3 с использвоанием экранного ряда
POD ов.
POD2 и 4 в этом ряду используются для перемеще-
ния источника сигнала по диагонали в пределах
области окружения звуком (эквивалентно одновремен-
ному повороту регуляторов панорамировния L-R и F-
R). Угол диагонали устанавливается с использованием
экранных кнопок.
Общие уровни boom (только для 5.1)
ДОполнительно к индивидуальным уровням, которые
могут быть установлены для басовой акустической
системы (BOOM) имеется общая страница, которая
позволяет просмотреть и отредактировать эти уровни
для всех каналов одновременно. 6
Примечание:
Этот экран доступен только для режима 5.1
1. На экране SURROND нажмите на программную
клавишу 3 для перехода на дисплей уровня
boom.
2. Используйте курсорные клавиши для выбора
группы из четырех каналов.
3. Используйте POD ы для редактирования уров-
ней четырех выбранных каналов.
