Назначения выхода
Установки шины и внешние посылки с 1 по 4 могут
быть переданы на три встроенных слота TDIF, а также
на выходы ADAT и любые установленные карты слота.
Выход сгруппированных назначений группируются
в блоки выхода из восьми сигналов. блоки источни-
ка (шины, прямые выходы или внешние посылки) ото-
бражаются в этих блоках. Блоки сгруппированы вме-
сте и блок источников посылается параллельно со
всеми блоками в группе.
Восемь шин выхода назначаются в основном один- к -
одному на выходы в пределах блока (то есть шина 1
будет подана на канал 1 блока выхода и так далее).
Примечание:
Более современные модели рекордеров TASCAM DTRS
имеют встроенное наборное поле, которое позволя-
ет переназначить входы на дорожки.
Если в назначении был выбран прямой выход («назна-
чение канала-на-шину (общий)» на стр. 42), то он бу-
дет иметь приоритет над выходами шин (Для комбина-
ции блок/канал, используемым прямыми выходами не
будет выбран соответствующий выход шины).
Композиции блоков выхода и выборы для источников
блока следующие:
Блок Группы блока
выхода
Опции источника
блока
1 TDIF 1 (1-8) Slot1 (1-8)
Slot 2 (1-8) Шина 1-8/Direct out 1-8 Aux 1-4
Parallel (paralleled 1->1&5,2-
>2&6,etc.)
2 TDIF 2 (9-16) Slot1 (9-
16) Slot 2 (9-16) Buss 1-8/Direct out 9-16 Aux 1-4
Parallel (paralleled 1->1&5,2-
>2&6,etc.)
3 TDIF 3 (17-24) ADAT
(17-24) Slot1 (17-24) Slot
2 (17-24) Buss 1-8/Direct out 1-8 Buss 1-
8/Direct out 9-16 Aux 1- 4 Parallel
(paralleled 1->1&5,2->2&6,etc.)

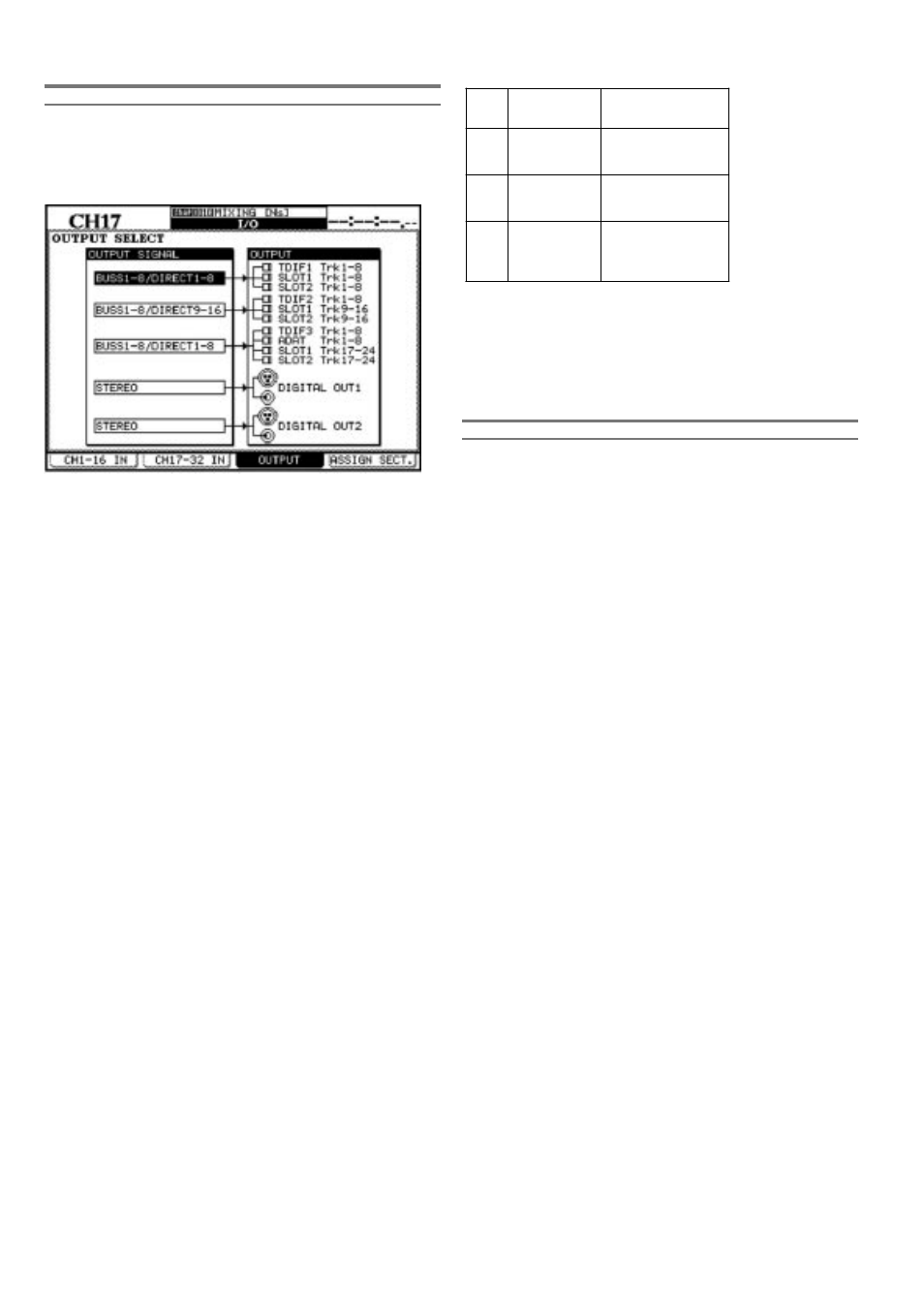

В под-экране I/O OUTPUT , используйте ручку и клави-
шу ENTER для выбора источника для каждого блока
выхода.
Цифровые выходы.
Два DIGITAL OUTPUT могут выводит: стерео выходы
(STEREO), пару шину (BUSS1-2, BUSS 3-4, BUSS 5-6,
BUSS 7-8) пару внешних посылок (AUX1-2, AUX3-4, AUX5-
6) или регулировать сигнал комнаты управления
(C.ROOM).
Разъемы XLR и RCA для каждого выхода подаются
параллельно с выбранным сигналом, и формат опре-
деляется на экране DIGITAL FORMAT («цифровой вы-
ход» на стр. 28).
переместите курсор в соответствующее поле (DIGITAL
OUT1 или DIGITAL OUT2) в левой стороне экрана. Ис-
пользуйте ручку и клавишу ENTER для выбора
нужного сигнала выхода.
