Инструкция по эксплуатации Tascam DM-24
Страница 19
19

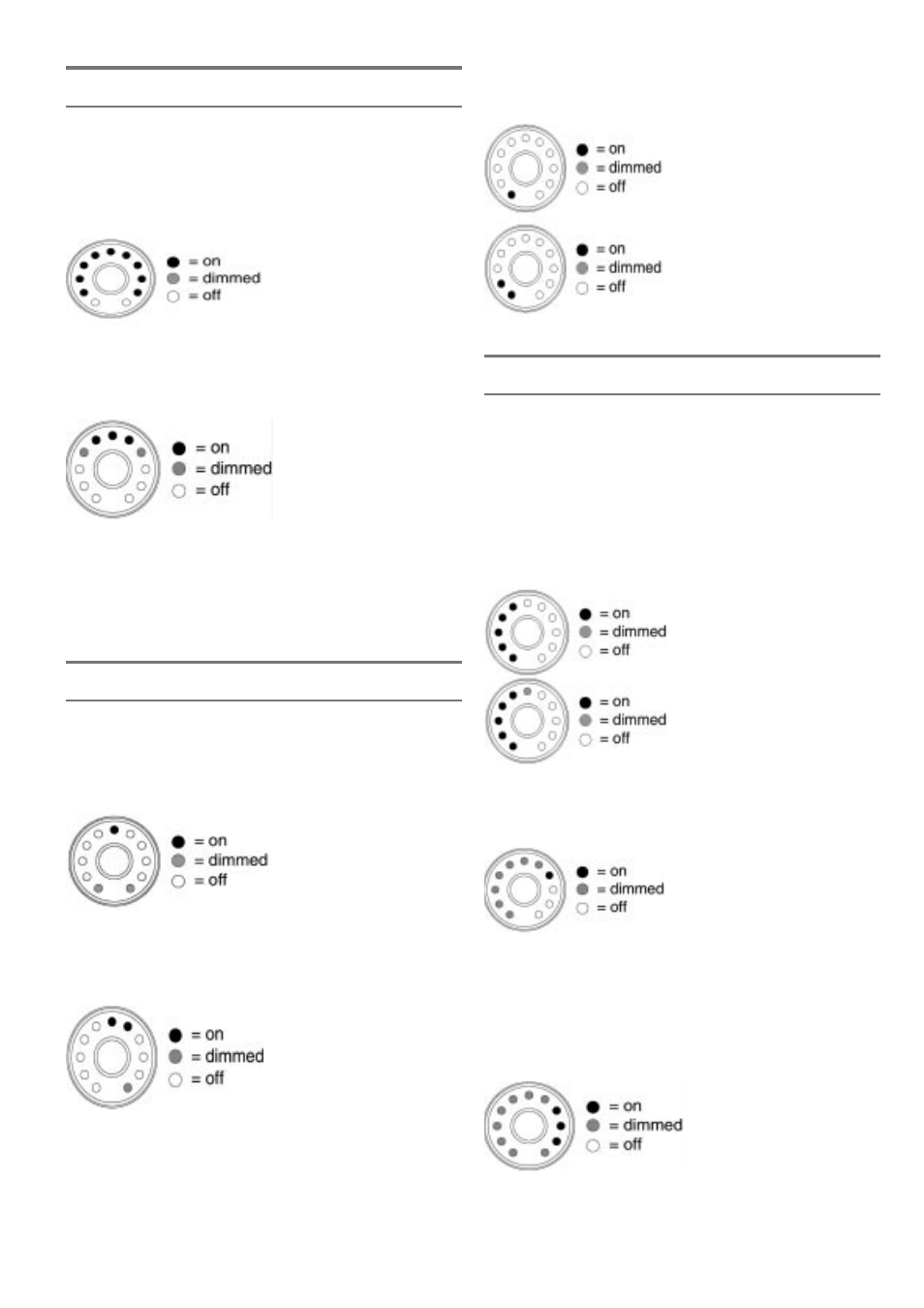

Использование энкодеров для регулировки
добротности
Добротность полосы EQ относится к ширине фильтра,
когда он находится в пиковом или полосовом режи-
ме (но не в режиме полки или фильтра) Низкие величи-
ны добротности оказывают влияние на широкую
часть спектра, как показано ниже.
И высокие величины оказывают влияние на узкую
частотную полосу.
Обратите внимание, что промежуточное значение по-
казывается тусклыми индикаторами. Характеристика
индикаторов в режиме добротности всегда симмет-
ричка относительно верхнего центрального индикато-
ра.
Использование энкодеров для регулировки
панорамирования.
При использовании энкодеров для выполнения
установок панорамирования, центральное положение
панорамирования представлено также как единичное
усиление в регулировке усиления EQ.
Позиция «всегда в центре» показывается так же как
позиция усиления «всегда единица» (то есть цент-
ральный индикатор горит вместе со следущим и также
наполовину горит индикатор в конце этой стороны.
При перемещении позиции панорамирования влево
или вправо от центра, один или два индикатора загора-
ются для показа текущей позиции панорамирования.
На рисунке ниже показаны позиция панорамирова-
ния в крайнем левом положении и далее позиция не-
много вправо от крайнего левого положения.
Испльзование энкодеров для регулировки
внешних посылок.
При использовании энкодера для регулировки внешних
посылок и при его повороте по часовой стрелке, загора-
ется светодиодный индикатор, следующий указате-
лю ручки.
количество горящих индикаторов зависит от уровня
внешней посылки относительно единичной позиции (0.0
дБ)
Ниже этой позиции, LED горят по часовой стрелке со
средними позициями , показанными тусклыми LED.
В точке 0.0 дБ, LED представляющие величину
ниже это точки горят наполовину и горит индикатор
«0».
когда внешние посылки установлены выше уровня 0.0
дБ, индикаторы выше единичной точки горят после-
довательно (средняя позиция показывается тусклыми
индикаторами), при этом индикаторы ниже единичной
точки приглушены. Приведенная ниже диаграмма
показывает становки несколько ниже максимума (9.6
дБ).
