39
Сигналы выхода
Ниже описаны выходные сигналы с DM-24 (исключая
сигналы мониторинга).
Восемь шин выхода Эти шины обычно направле-
ны на встроенные многодорожечные выходы (TDIF и
ADAT) или на дополнительные карты слота.
Шесть внешних (AUX) шин Эти шесть внешних шин
могут быть направлены на назначаемые посылки а
также на встроенные устройства эффекта
Стерео мастер выходы Эти стерео выходы обычно
используются как сумматор микшированных шин
выхода (за исключением режима окружения звуком
Surround).
Прямые выходы Сигналы с каналов могут быть
поданы непосредственно на выхода без прохождения
через шины, то есть на разъемы (TDIF, ADAT, слот)
ниже.
Физические выходы
Включают выходы мониторинга (комната управления,
студия и т. д.).
Разъемы TDIF-1 - Эти разъемы используемые как
выходы так и входы, включают каждый восемь ка-
налов в режиме нормальной частоты. В режиме удво-
енной частоты ситуация будет несколько другая.
Разъем ADAT OUT Этот оптический разъем может
быть использован как выходы с шины или как прямой
выхо. Он включает восемь каналов в режиме нор-
мальной частоты.
Slot Cards (карты слота) Они могут работать как
выходы в зависимости от установленной карты.
Assignable sends (Назначаемые посылки) Эти по-
сылки могут быть использованы либо как аналоговые
посылки вставки либо как внешние посылки.
Цифровые выходы (х2) могут быть назначены на
выход стерео шины, смежной пары шины, смежной
пары внешней шины или источник комнаты управле-
ния.
STEREO OUTPUTS (L, R) используются как аналого-
вые выходы для стерео мастер шины.
Пэтчирование между входом и возвратом.
DM-24 позволяет переключаться между назначен-
ными входами и возвратами для каналов с 1 по 24 без
включения и отключения кабелей. Источники для кана-
лов с 25 по 32 не могут быть выбраны подобным
образом.
Эти переключатели доступны с экранов I/O.
1. При светящемся индикаторе SHIFT, нажмите на
клавишу I/O.
2. Нажмите первую или вторую программную
клавишу для перехода на экраны назначения
канала.
Экран каналов имеет две колонки, источник и назначе-
ния, со «связующим кабелем» между ними.
колонка источника имеет два альтернативных источ-
ника для каждого канала: источника входа (верх) и
возврата (низ).
Переместите курсор на «связующий кабель» и повер-
ните ручку.
3. Нажмите на клавишу ENTER для подтвержде-
ния выбора

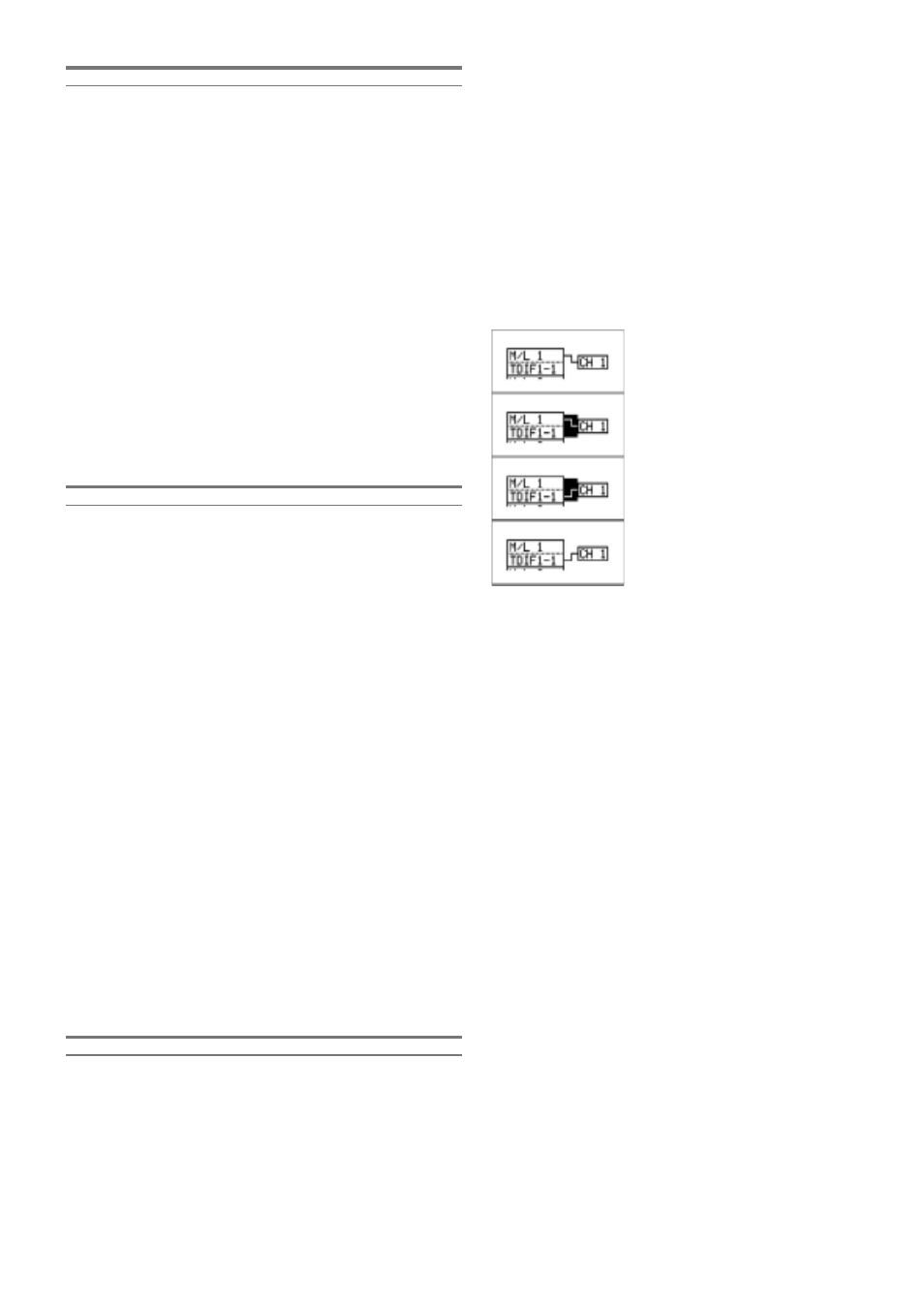

Вход 1 Mic/Line маршрутиризиро-
ван на канал входа 1.
Курсор перемещается для вы-
деления «связующего кабеля».
Поворот ручки производит пере-
ключение связки на канал TDIF1
на канал 1.
Клавиша ENTER нажимается для
подтверждения выполненной ус-
тановки.
Примечание:
Это переключение может быть также выполнено
на четвертом экране MODULE (смотрите раздел «ис-
точник канала (CH SOURCE) на стр. 60).
