36
62 - Индикаторы и клавиши управления автоматизации. Эти клавиши (RE$HEARSE, WRITE, TRIM, REVERT)
используются для управления функциями автоматизации. При нажатии на клавишу 2ND F эти клавиши имеют
другие функции (15)
Примечание:
Хотя некоторые из этих клавиш имеют имена похожие на другие клавиши DM-24, помните, что эти
фукнции относятся к автоматической работе.

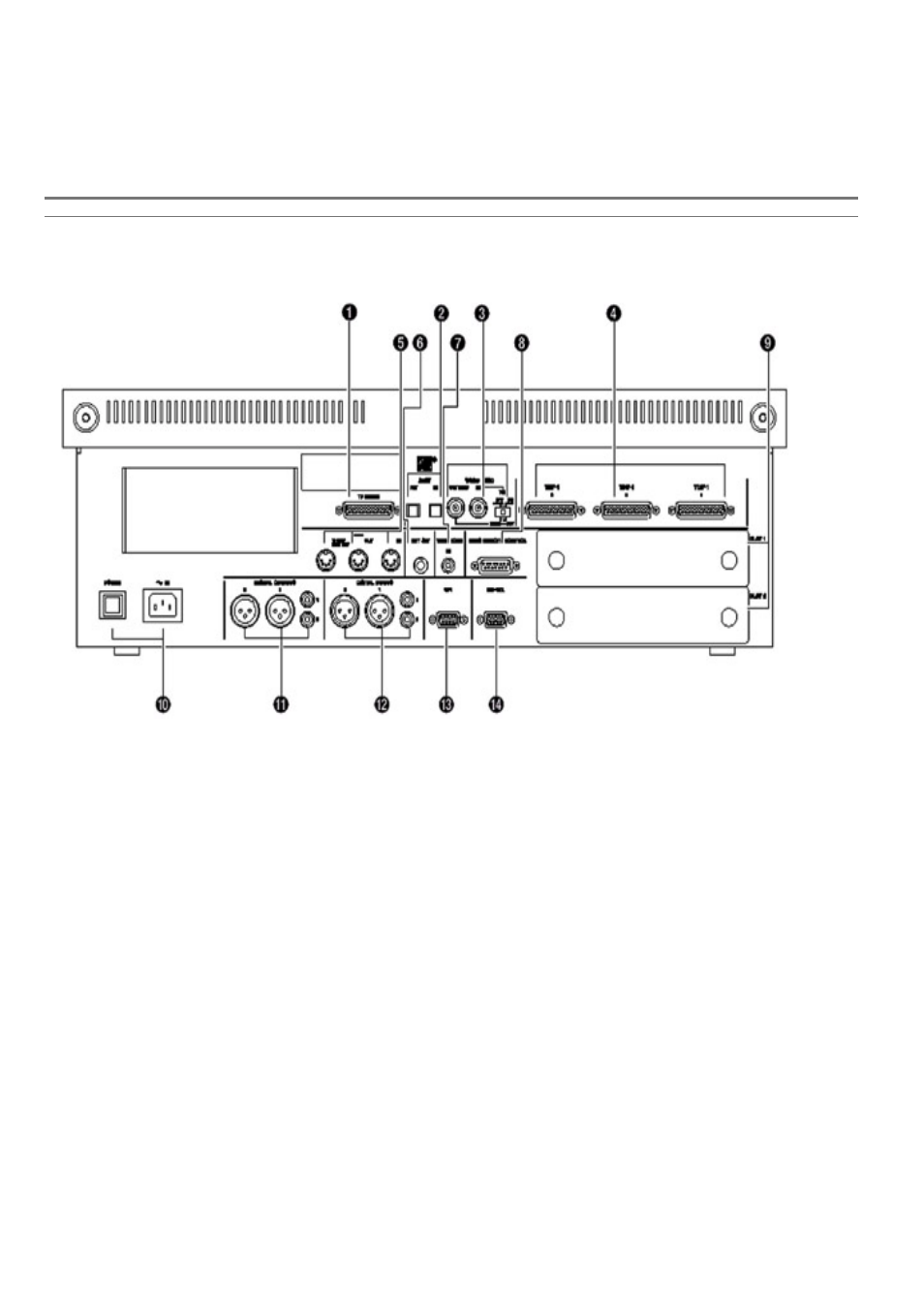

Задняя панель
Задняя панель DM-24 содержит разъемы управления и цифрового аудио.
Примечания
При подключении управления м и цифрового аудио,
используйте только кабели, прилагаемые к TASCAM.
Хотя эти кабели и могут походить на компью-
терные, они служат различным целям и имеют
различные установки в спецификации. Использова-
ние других кабелей в лучшем случае может привес-
ти к ошибочной работе оборудования, в худжем к
его повреждению.
При возникновении поверждения в результте ис-
пользования кабеля другого типа, Вы будете лише-
ны гарантий на оборудование.
1- TO METER этот 25-ти пиновый D-sub разъем, ис-
пользуется для подключения DM-24 м допольнитель-
ного устройства измерителя M-24 / DM
2 - ADAT [IN, OUT] - используйте эти оптические разъе-
мы для подключения ADAT совместимых устройств к
DM-24 с помощью оптического кабеля типа Toslink.
Каждый из этих разъемов имеет восемь каналов
входа или выхода цифрового аудио.
Вход может быть использован как источник синхро-
низации и марушрутизирован на любую из трех групп
каналов входа (с 1 по 8, с 9 по 16, с 17 по 24).
3 -WORD SYNC[OUT/THRU IN] переключатель - эти
разъемы BNC используются для синхрослова. Пере-
ключатель управляет поведением разъемов (входное
сопротивление 75 Ом и переключение между функ-
циями OUT и THRU как показано ниже.
Позиция 75 Ом IN предел OUT/THRU
Левое Нет сквозной THRU
центральное Да Выход OUT
правое Да Выход OUT
Установка THRU означает, что разъемы повторяют
сигнал синхрослова, полученый на IN. Установка OUT
означает, что DM-24 создает сигнал синхрослова (и
таким образом становится мастером синхрослова
для системы).
