183
18-Опции
DM-24 может быть расширен с помощью карт (одна
или две), установленных в слот раширения.
Предупреждение
Относительно инсталляции проконсультируйтесь
с ближайшим дилером TASCAM.
Не инсталлируйте самостоятельно опции, кото-
рые требуют вскрытия DM-24, так как в этом
случае Вы теряете гарантию.
Вам необходима крестовая отвертка (Philips)
1. Выклюите DM-24 и отключите его от источника
питания. Отключите все другое подключенное
оборудование.
Предупреждение
Шаг выше очень важен. Если вы его не сделаете,
то в этом случае есть риск повреждения DM-24 а
также другого оборудования.
2. Используйте отвертку для удаления закрываю-
щей панели из слота, в который вы установите
карту интерфейса. Сохраните винты в безопас-
ном месте.
Мы предполагаем, что Вы начнете установку с
верхнего слота (слот 1 ) и продолжите дальней-
шую установку вниз. Если Вы удаляете ранее
установленную карту интерфейса, будьте вни-
мательны и удалите крепежные винты а не
только маленькие винты, которые фиксируют
карту на задней плате. Также если Вы удаляе-
те ранее установленную карту, используйте
клеммы на задней панели, которые помогут Вам
удалить карту.
3. Удалите плату интерфейса из антистатического
защитного пакета.
4. Удерживайте плату за края и установите ее,
стороной с элементами вверх, в слот.
5. Вставьте плату в разъем внутри DM-24. Акку-
ратно толкните плату без излишнего усилитя,
так чтобы разъем защелкнулся на конце пла-
ты. Новый DM-24 и / или новая плата могут
быть слегка жесткими. Проверьте что плата
задвинута как можно дальше (так что бы задние
разъемы платы касались задней панели DM-
24).
Для работы с DM-24 доступны следующие платы:
• плата TDIF
• плата ADAT
• Плата AES/EBU
• Аналоговая плата I/O
Установка этих плат выполняется с помощью экрана
SLOT, дисплея DIGITAL.
Этот экран разделяется на две части: левая половина
экрана представляет плату в слоте 1 (верхний слот)
и правая представляет плату в слоте 2 (нижний слот).
Если какой либо из этих слотов не занят платами,
то на экране соответствующего слота появляется
индикация No Card.
Источник синхронизации
Любая плата, которая обеспечивает средства цифро-
вого аудио входа ( то есть, каскадная плата, плата
TDIF, плата ADAT и плата AES/EBU) может быть ис-
пользована в качестве источника синхронизации.

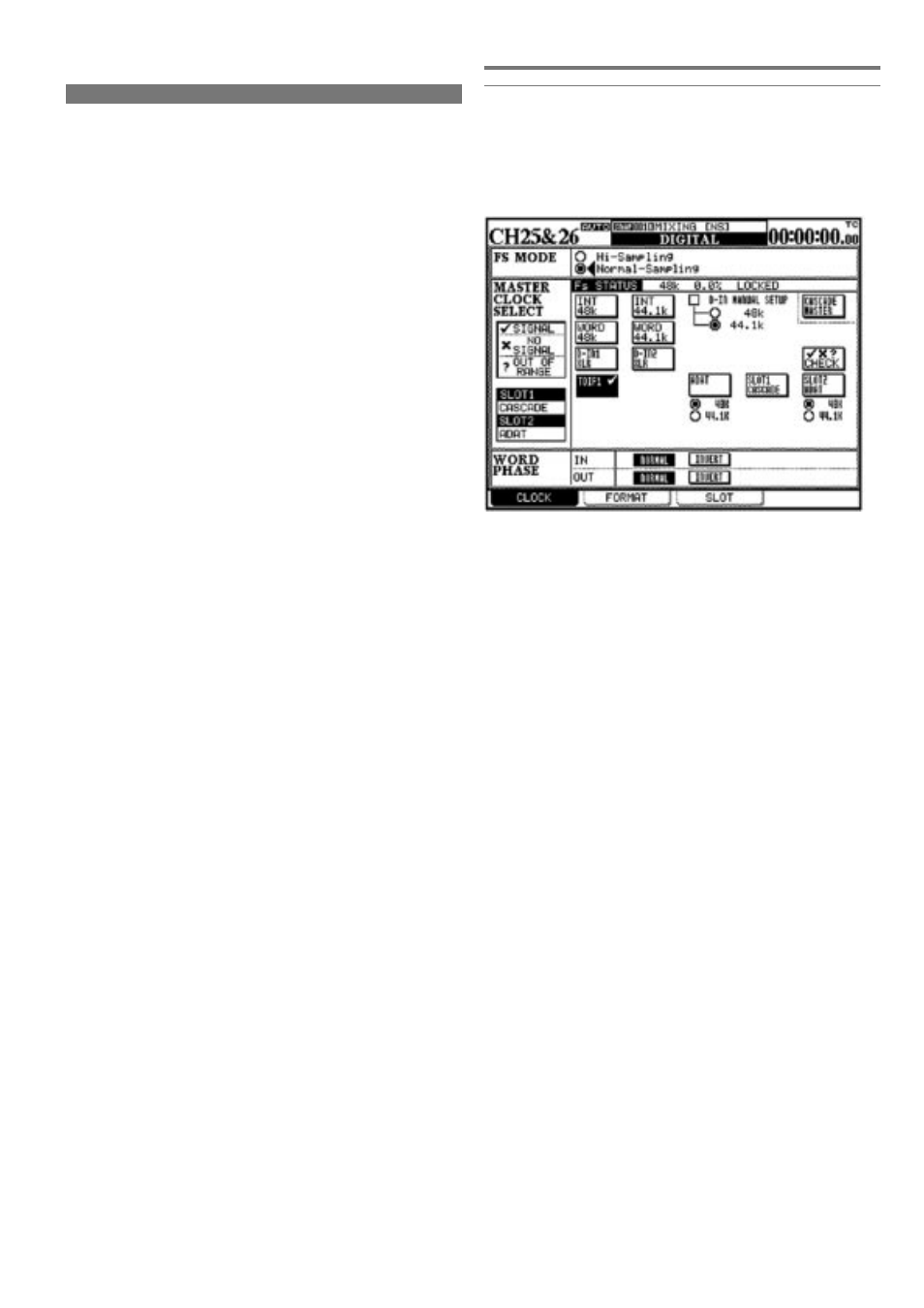

Платы перечислены на экране CLOCK
В случае установки платы AES/EBU, любой из четы-
рех входов ( два в случае высокой частоты сэмплиро-
вания) могут быть выбраны в качестве источника син-
хрослова.
Вспомогательные каскады автоматически подстраива-
ют свои часы от мастера.
