184
Каскадная плата
Эта карта позволяет осуществить подключение двух
устройств DM-24 для увеличения количества каналов.
Каскадная плата должна быть установлена в слоте 1
каждого подключаемого устройства.
В каскадной цепи, одно устройство обозначается как
мастер устройство, а другое как вспомогательное
устройство. Мастер устройство может также работать
как мастер синхрослова для каскадной цепи (хотя он
может работать и как вспомогателное устройство син-
хрослова в общей аудио системе).
Между двумя устройствами делается одно подключе-
ние. Это подключение должно быть выполнего между
каскадными платами при выключенном питании на обе-
их устройствах. Он несет все соответствующие аудио
сигналы а также синхросигнал и сигнал управлния.
При выполнении этого подключения используйте толь-
ко специалный кабель TASCAM для каскадного под-
ключения.
Это дает Вам один удвоенный пульт микширования DM-
24 со следующими функциями:
• 32 мик / line входов
• 64 каналов
• 48 каналов TDIF I/O
• 16 оптических каналов I/O
• 4 AES/EBU 2 канала I/O
• 4 SPDIF 2 канала I/O.
• 8 назначаемых посылок и возвратов.
• 4 внешних процессора эффектов.
• 32 чувствительных к прикосновению, автоматизиро-
ванных фейдера.
• Возможность запуска 24 трекового, 24 бит 96 кГЦ
5.1 автоматизированного окружения микшированием.
Установка каскада
Когда подключение между двумя платами каскада сде-
ланы, включите вспомогательное устройство после
мастер устройства. Подождите пока закончится ка-
либрация фейдеров, и после этого переходите на эк-

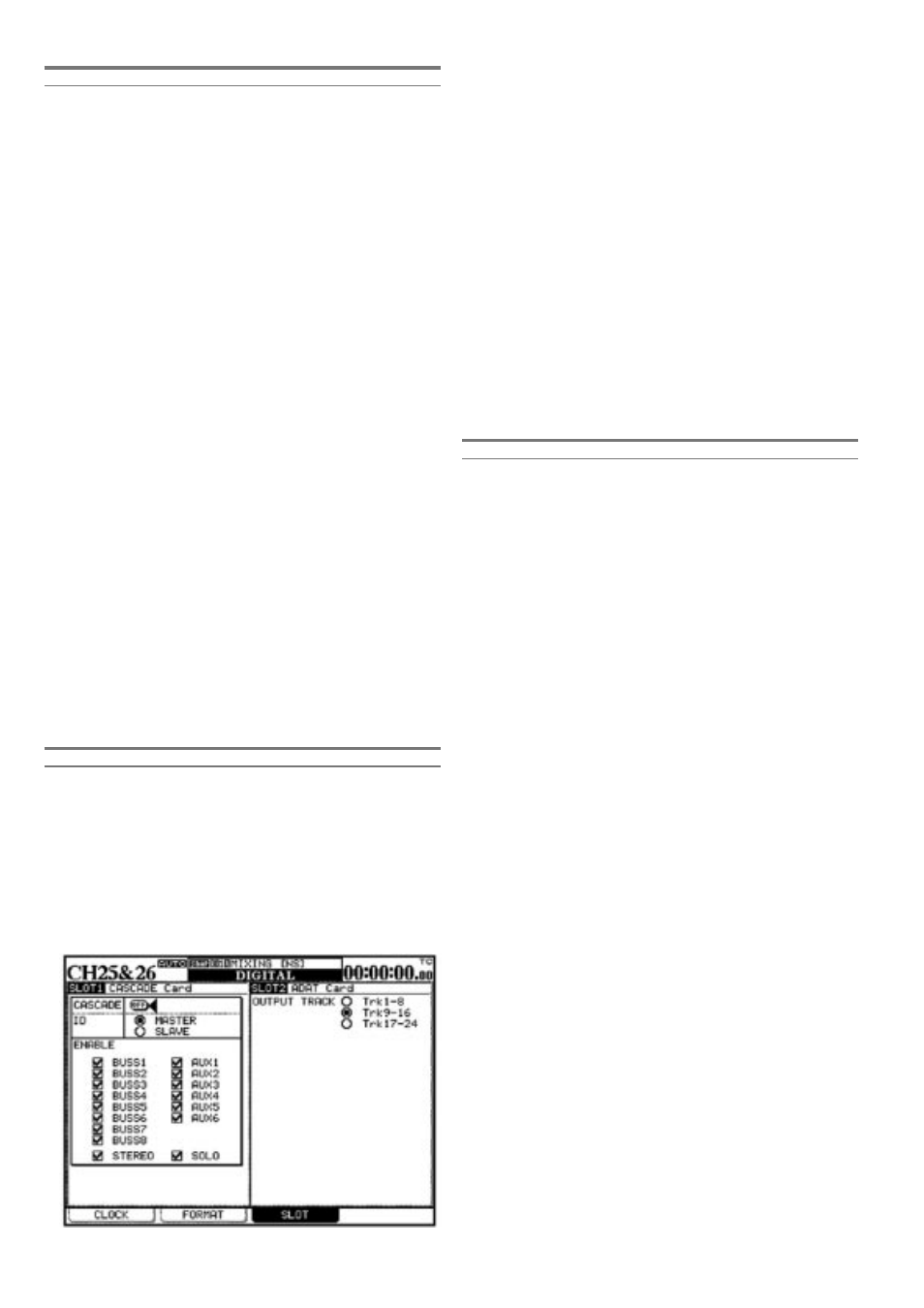

ран SLOT (Программная клавиша 3 на экране DIGITAL)
на DM-24, который будет использоваться в качестве
вспомогательного устройства.
Каскадная плата идентифицирована как CASCADE
Card в верхней части секции слота 1 на экране.
Установите устройство как вспомогателное устрой-
ство каскада (SLAVE) исползуя для этого радио кнопку.
Теперь войдите в тот же экран на устройстве, которое
будет использоваться в качестве мастера и установите
его как мастер каскада (кнопка MASTER)/
НА вспомогательном устройстве установите
CASCADE в положение ON. На дисплее высветится
индикация Scan Cascade Machine. Оставьте курсор на
кнопке CASCADE.
Дисплей мастера покажет Found DM-24 slave machine
и на дисплее вспомогательного устройства высветится
надпись Found DM-24 master.Machine..
Если каскад установлен и впоследствии отключется,
то высвечивается сообщение об ошибке.
Использование каскада
Так функция каскада позволяет использовать шины,
внешние посылки, и так далее, управляемые с мастер
устройства, и таким образом разделяетс между двумя
связанынми в каскад устройствами, то два DM-24
могут быть использованы как один большой цифровой
пульт.
маркировка ENABLE позволяет сделать выбор из
мастер устройства, в котором шины и функции будут
разделены.
